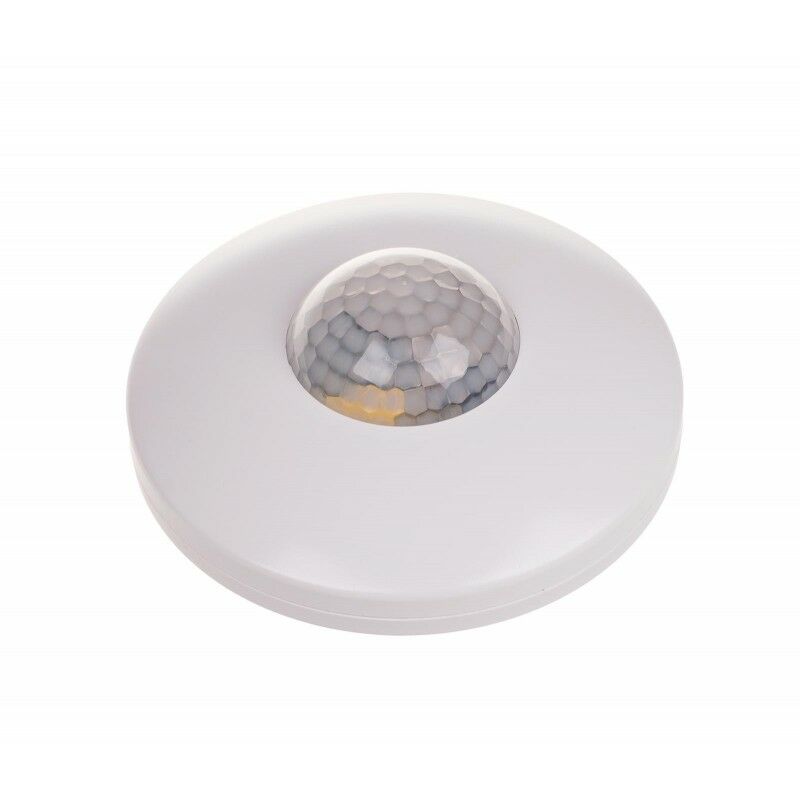

Tavan Kızılötesi (Pasif) Hareket Sensörünün Çalışması

Kızılötesi radyasyon algılama özelliğine sahip pasif tavan hareket sensörü, menzili içindeki ısı kaynaklarının hareketini algılar.

 Algılamanın etkinliği aşağıdakilerden etkilenir:
- Hareketli nesnenin yaydığı ısı miktarı ve ortam sıcaklığı,
- Hareketli nesnenin boyutu,
- Hareketin yönü ve hızı.

Pasif tavan hareket sensörü şu durumlarda en düşük verimliliği gösterir :
- hareketli nesnenin sıcaklığı ortam sıcaklığına yakın olduğunda (örn. güneşli oda, algılama alanındaki radyatör vb.), - nesne
düşük hızda doğrudan sensöre doğru hareket ettiğinde ,
- Hareket eden nesnenin boyutu, algılama bölgesinin alanına göre küçük olacaktır.

Tavan hareket sensörü anahtarlanan ışık kaynağına çok yakın monte edilirse sistem etkinleştirilebilir, yani sensör ışık kaynağını otomatik olarak açıp kapatacaktır. Hareket sensörünü anahtarlanan ışık kaynağından uygun bir mesafeye taşıyın . Ayrıca gündüzleri kontrollü aydınlatmanın açılmasını engelleyen alacakaranlık anahtarı

da bulunmaktadır .

Hareket sensörü, iç ve dış mekanlarda, doğrudan yağmur veya kara maruz kalmayacağı, sensör gövdesi ve elektrik bağlantı noktalarına su veya başka sıvıların sıçrama ihtimalinin bulunmadığı yerlerde çalışabilir.

 Güç tablosu

Yukarıdaki veriler gösterge niteliğindedir ve büyük ölçüde belirli bir alıcının tasarımına (özellikle LED ampuller, enerji tasarruflu lambalar, elektronik transformatörler ve darbe güç kaynakları), anahtarlama frekansına ve çalışma koşullarına bağlı olacaktır.
