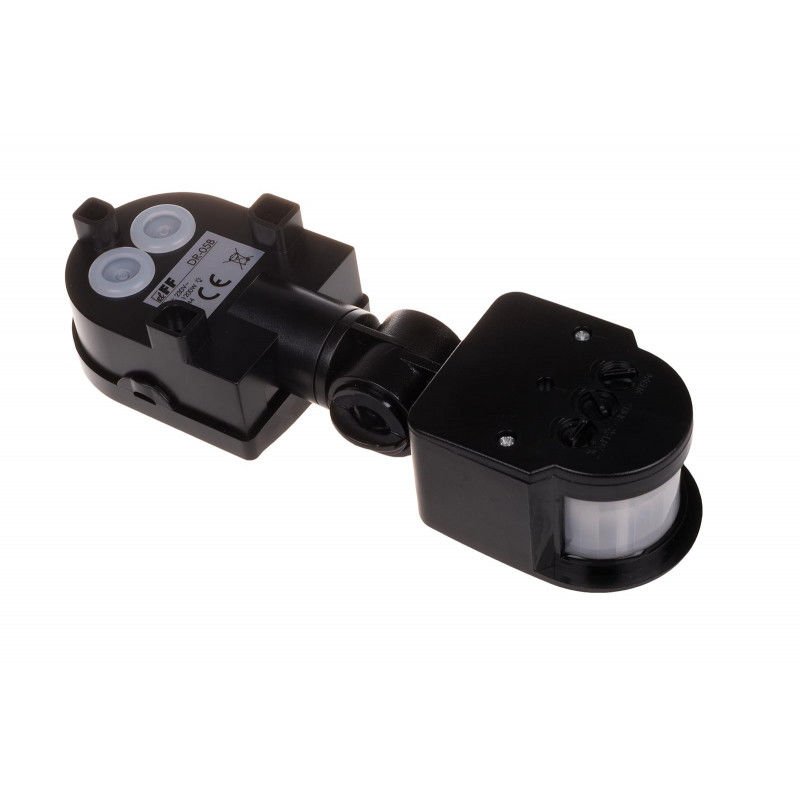

DR-05 B hareket sensörü, siyah
DR-05B, 5908312591894
Ürün Açıklaması
Yüzeye montaj için
Pasif hareket sensörü (kızılötesi)
IP44 Koridorlar , avlular, yaklaşımlar ve araba yolları, garajlar vb. yerlerde bir kişi veya başka bir nesne göründüğünde ışığı otomatik olarak
geçici olarak açar.
Pasif hareket sensörü nasıl çalışır?
Pasif kızılötesi hareket sensörü, çalışma alanında bulunan ısı kaynaklarının hareketini algılar. Algılama verimliliğini etkileyen önemli unsurlar şunlardır:
- Hareketli nesnenin yaydığı ısı miktarı, ortam sıcaklığı,
- Hareketli nesnenin boyutu,
- Hareketin yönü ve hızı.
Pasif hareket sensörünün etkinliği şu durumlarda en düşük olacaktır:
- hareketli nesnenin sıcaklığı ortam sıcaklığına yakın olduğunda (örneğin güneşli bir oda, algılama alanındaki radyatör vb.), - nesne
düşük hızda hareket ettiğinde doğrudan pasif hareket sensörüne doğru -
nesnenin hareketli nesnesinin boyutu, algılama bölgesinin alanına göre küçük olacaktır.
Örneğin pasif kızılötesi hareket sensörlerinin hatalı çalışmasına şunlar neden olabilir:
- Pasif hareket sensörünün algılama alanında bulunan ışık kaynakları. Işığı açmak/kapatmak, ampulün sıcaklığında büyük ve hızlı bir değişime neden olur ve bu, pasif hareket sensörü tarafından hareketli bir nesne olarak yorumlanabilir.
Güç tablosu
Yukarıdaki veriler gösterge niteliğindedir ve büyük ölçüde belirli bir alıcının tasarımına (özellikle LED ampuller, enerji tasarruflu lambalar, elektronik transformatörler ve anahtarlamalı güç kaynakları), anahtarlama frekansına ve çalışma koşullarına bağlı olacaktır.
Teknik Veri:
|
Besleme gerilimi |
230V AC |
|
Maksimum yük akımı |
5A |
|
Kapatma süresi |
10 sn ± 3 sn ÷ 10 dk ± 2 dk. |
|
Hareket algılama |
0,6÷1,5 m/s |
|
Yatay algılama alanı |
0°÷180° |
|
Dikey algılama alanı |
0°÷90° |
|
Maksimum ayarlanabilir algılama yarıçapı (h: 2,5 m, Sıcaklık ˂ 24 °C) |
5÷12m |
|
Sensör kurulum yüksekliği |
1,8÷2,5m |
|
Kafa dönüş aralığı - yatay/dikey |
180°/90° |
|
Algılama türü |
kızılötesi radyasyon |
|
Bağlantı |
1,5 mm2 vidalı terminaller |
|
Sıkma torku |
0,3 Nm |
|
Güç tüketimi |
0,5W |
|
Çalışma sıcaklığı |
-20÷40°C |
|
Boyutlar |
yatay olarak açılmış kafa: 70 x 205 x 45 mm; dikey olarak açılmış kafa: 70 x 140 x 110 mm |
|
Kurulum |
yüzeye monte |
|
Güvenlik düzeyi |
IP44 |
