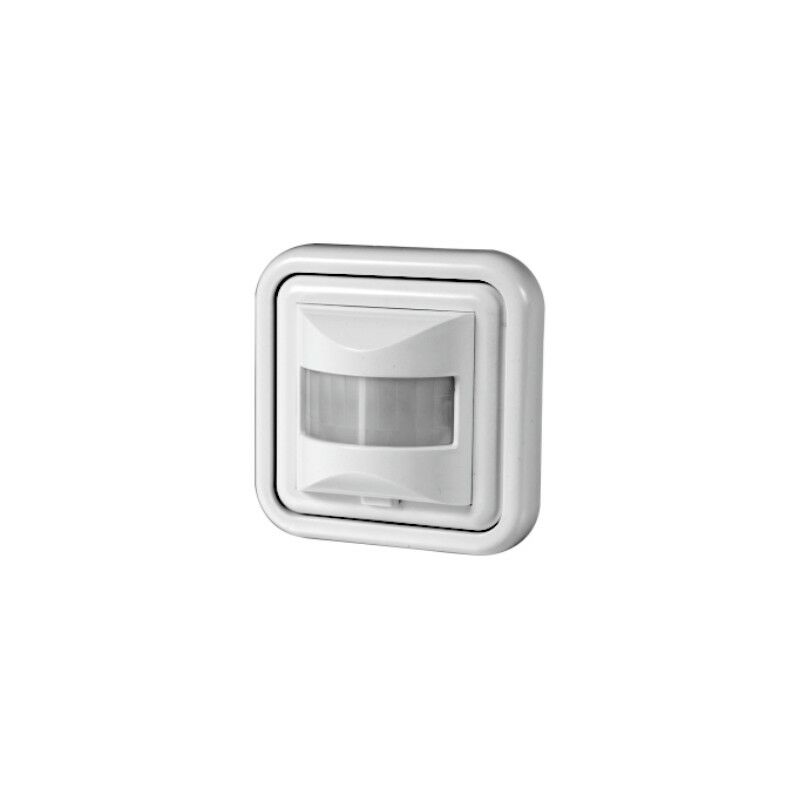

Kızılötesi algılamalı DR-03 hareket sensörü
DR-03, 5908312599869
Ürün Açıklaması
Kızılötesi hareket sensörü
Ø60 gömme montajlı kutuya kurulum için
Hareket sensörü, koridorlar, avlular, yaklaşımlar ve araba yolları, garajlar vb. yerlerde bir kişi veya başka bir nesne göründüğünde aydınlatmayı otomatik olarak geçici olarak açmak için kullanılır.
Kızılötesi hareket sensörü nasıl çalışır?
Pasif kızılötesi hareket sensörü, çalışma alanı içindeki ısı kaynaklarının hareketini algılayarak çalışır.
Algılamanın etkinliği şunlardan etkilenir:
- Hareketli nesnenin yaydığı ısı miktarı ve ortam sıcaklığı,
- Hareketli nesnenin boyutu,
- Hareketin yönü ve hızı.
Kızılötesi hareket sensörünün etkinliği şu durumlarda en düşük olacaktır:
- hareketli nesnenin sıcaklığı ortam sıcaklığına yakın olduğunda (örneğin güneşli bir oda, algılama alanındaki radyatör vb.), - nesne
düşük hızda hareket ettiğinde doğrudan PIR hareket sensörüne doğru,
- hareketli nesnenin boyutları, algılama bölgesinin alanına göre küçük olacaktır.
Kızılötesi hareket sensörlerinin hatalı çalışmasına yol açabilecek durumlara örnekler :
- Hareket sensörünün algılama alanında bulunan ışık kaynakları. Işığı açmak/kapatmak, ampulün sıcaklığında büyük ve hızlı bir değişime neden olur ve bu, kızılötesi hareket sensörü tarafından hareketli bir nesne olarak yorumlanabilir .
Teknik Veri:
|
Besleme gerilimi |
230V AC |
|
Maksimum yük akımı AC-1 |
3 A |
|
Kapatma süresi |
10 sn ± 3 sn ÷ 7 dk ± 2 dk. |
|
Alacakaranlık aktivasyon eşiği |
3÷2000 Lx |
|
Hareket algılama |
0,6÷1,5 m/s |
|
Yatay algılama alanı |
160° |
|
Maksimum ayarlanabilir algılama yarıçapı (h: 2,5 m, Sıcaklık ˂ 24 °C) |
9 m |
|
Sensör kurulum yüksekliği |
1,0÷1,8 m |
|
Algılama türü |
kızılötesi radyasyon |
|
Bağlantı |
1,5 mm² vidalı terminaller |
|
Sıkma torku |
0,3 Nm |
|
Güç tüketimi |
0,5W |
|
Çalışma sıcaklığı |
-10÷40°C |
|
Boyutlar |
harici: 80×80×62mm, kama yuvası: fi-60mm, derinlik-32mm, montaj deliği: fi-60mm, vida aralığı: 58mm |
|
Kurulum |
gömme montajlı |
|
Güvenlik düzeyi |
IP20 |
