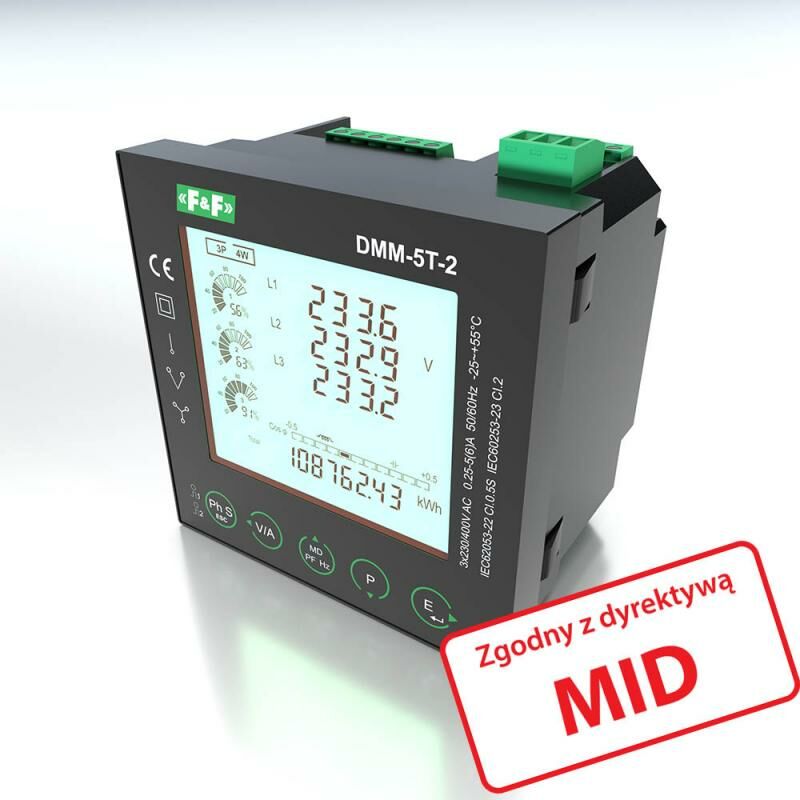

DMM-5T-2 ağ parametreleri göstergesi
DMM-5T-2, 5902431673028
Ürün Açıklaması
Ağ parametrelerinin çok işlevli göstergesi. Tek fazlı ve üç fazlı .
MID ile uygunluk sertifikasına sahiptir.
Kullanım amacı
DMM-5T-2,96x96 mm panel göstergesidir . Enerji akış yönünün analizi ve voltaj ve akım harmoniklerinin dağılımı dahil olmak üzere elektrik şebekesinin tüm ilgili parametrelerini hassas bir şekilde izlerDoğrudan, yarı dolaylı ve dolaylı ölçüm için sistemlerde çalışır . Ölçülen değerlerin uzaktan okunmasını sağlayan bir Modbus RTU iletişim arayüzü ile donatılmıştır.
Ürün özellikleri
- Ölçülen parametreler:
- faz gerilimleri ve akımları,
- faz-faz gerilimleri,
- sıklık,
- faz sırası,
- aktif, reaktif, görünür güç,
- güç ve elektrik talebi,
- güç faktörü,
- tam, dört çeyrek enerji ölçümü (hem tüketilen hem de şebekeye geri dönen)
- 63. harmoniğe kadar ve dahil olmak üzere gerilim ve akım harmonik dağılımının analizi.
- Ölçüm doğruluğu:
- aktif enerji - sınıf 0.5S,
- gerilim, akım, frekans – %0,2,
- aktif güç - %0,5,
- reaktif ve görünen güç - %1,
- reaktif enerji - %2.

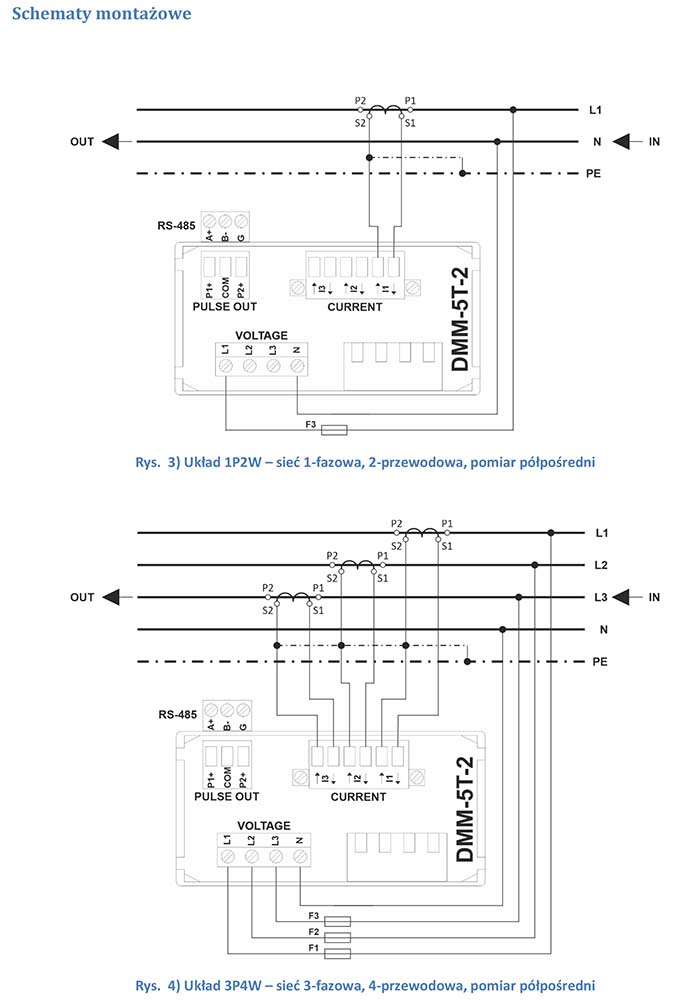

- Ölçülen ağın konfigürasyonu:
- 3 fazlı, 4 telli,
- 3 fazlı, 3 telli,
- 1 fazlı, 2 telli.
- Ölçüm sistemi:
- doğrudan (5 A'ya kadar),
- akım trafoları kullanılarak dolaylı,
- gerilim ve akım trafoları kullanılarak dolaylı olarak.
- İletişim:
- RS485 arayüzü ve Modbus RTU protokol desteği,
- iki puls çıkışı.
- LCD ekran:
- arkadan aydınlatmalı çok işlevli LCD ekran,
- güç faktörü göstergesi,
- yük seviyesinin net bir şekilde görselleştirilmesi için çubuk grafik.
- Kasa Boyutu:
- 96x96x62mm.
Teknik Veri:
|
Tip |
ağ parametresi analizörü |
|
Tansiyon |
0 - 9999.9kV; Doğruluk %0,2 |
|
Ağ |
1P2W - Tek fazlı, iki telli / 3P3W - Üç fazlı, üç telli / 3P4W - Üç fazlı, dört telli |
|
Akım ölçümü - nominal akım In |
0,25 -5 (6) A (ölçülen akımın gerçek değeri, kullanılan akım trafolarının boyutuna bağlı olacaktır) |
|
Akım ölçümü - aşırı yük kapasitesi (sürekli) |
%120 Inc |
|
Akım ölçümü - güç tüketimi |
0,5 VA/fazdan az |
|
Gerilim ölçümü - ölçüm aralığı |
58 – 276 V AC (fazdan faza gerilim LN), 100 – 480 V AC (fazdan faza gerilim LL) |
|
Gerilim ölçümü - frekans |
45 - 55Hz |
|
Gerilim ölçümü - Aşırı yük kapasitesi (sürekli) |
%120 Un |
|
Toplam güç tüketimi |
tipik 2 VA, anlık 15 VA |
|
çalışma sıcaklığı |
25°C - 55°C |
|
Depolama sıcaklığı |
-40°C - 70°C |
|
Bağıl nem |
%0 - 95 (buhar yoğuşması ve agresif gazlar olmadan) |
|
kirlilik sınıfı |
2 |
|
Gövde tutuşabilirliği |
UL94-V0 |
|
güvenlik seviyesi |
Ön - IP54; Arka - IP20 |
|
Konut boyutu |
96x96x62mm |
|
Montaj deliği boyutu |
92x92mm |
|
panel kalınlığı |
1 - 5mm |
|
Darbe çıkışları |
2 |
|
RS-485 bağlantı noktası |
Modbus RTU arayüzü ile uyumlu iletişim portu; İletim hızı: 2400/4800/9600/19200/38400 bps; Parite: yok, çift, tek; Durdurma bitleri: 1, 2 |
|
Akım |
0 - 9999,9 kAp; Doğruluk %0,2 |
|
Güç faktörü |
-1 - +1; Doğruluk %1 |
|
Sıklık |
45 - 65 Hz; Doğruluk %0,2 |
|
Aktif güç |
0 - 3600MW; Doğruluk %0,5 |
|
Reaktif güç |
0 - 3600 MVAr; Doğruluk %1 |
|
Görünür güç |
0 - 3600 MVA; Doğruluk %1 |
|
aktif enerji |
0 - 9999999,9 kWh; Doğruluk Sınıfı 0,5S (IEC62053-22) |
|
reaktif enerji |
0 - 9999999.9kVArh; Doğruluk %2 |
|
faz açısı |
Doğruluk %2 |
|
Akım harmonik bozulması (toplam veya 2. ila 63. harmoniğe kadar bireysel) |
%0 - 100; Doğruluk %2 |
|
Gerilim bozulma faktörü (toplam veya 2. ila 63. harmoniğe kadar bireysel) |
%0 - 100; Doğruluk %2 |
