Aksiyon

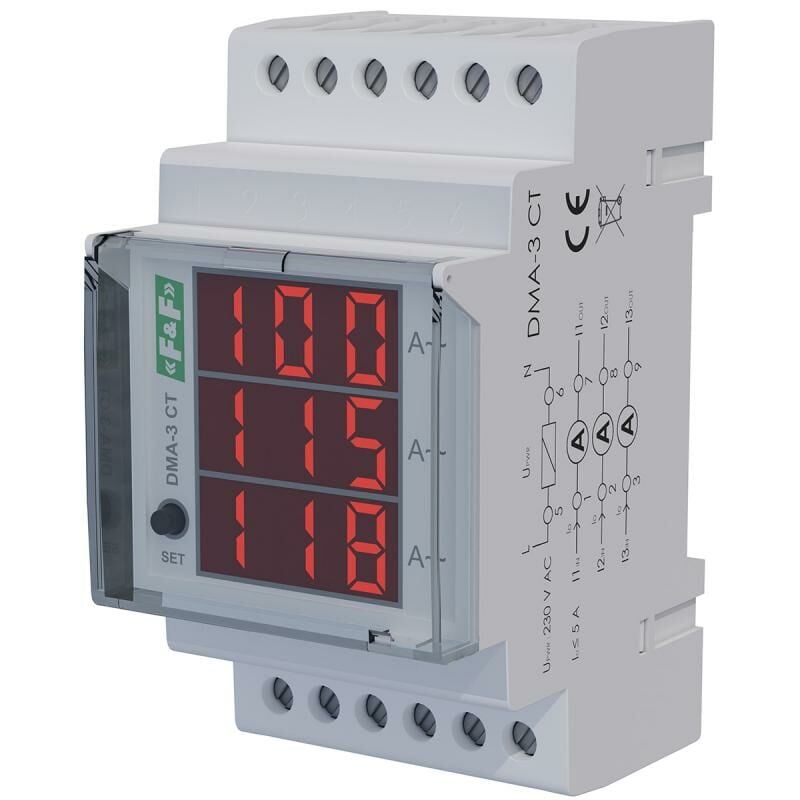

Gösterge, RMS akımının etkin değerini sürekli olarak ölçer ve bunun sonucu, cihazın ön cephesinde bulunan 3 sıralı, 3 haneli segmentli ekranda gösterilir.
Gösterge, bağlı akım trafolarının değerini, ekranda gösterilen değerin gerçek akım değerine karşılık gelecek şekilde ayarlamanıza olanak tanır.
DMA-3 CT, doğrudan 35 mm DIN rayına monte edilen bir panoya monte edilmek üzere tasarlanmıştır.

NOT
Transformatörlerin sekonder sargıları açıksa (örneğin kurulum sırasında) ve ölçülen devreden akım geçiyorsa, transformatör terminallerinde tehlikeli voltaj indüklenebilir. Ölçülen devrelerin beslemesinin kesilmesi veya transformatörün sekonder tarafına bağlanan ek köprülerin kurulmasıyla bu tür bir duruma karşı korunmak önemlidir.

Gösterge, nominal çıkış akımı 5 A olan akım transformatörlerini kullanarak akımı ölçmek üzere tasarlanmıştır. Göstergenin ölçüm devresinden 6 A'dan fazla akım geçmesi göstergeye zarar verebilir.

Güvenliğin artırılması için akım trafosunun bir tarafının bağlantı şemasında gösterildiği gibi topraklanması tavsiye edilir.
