DMA-3, 5908312592228
Ürün Açıklaması

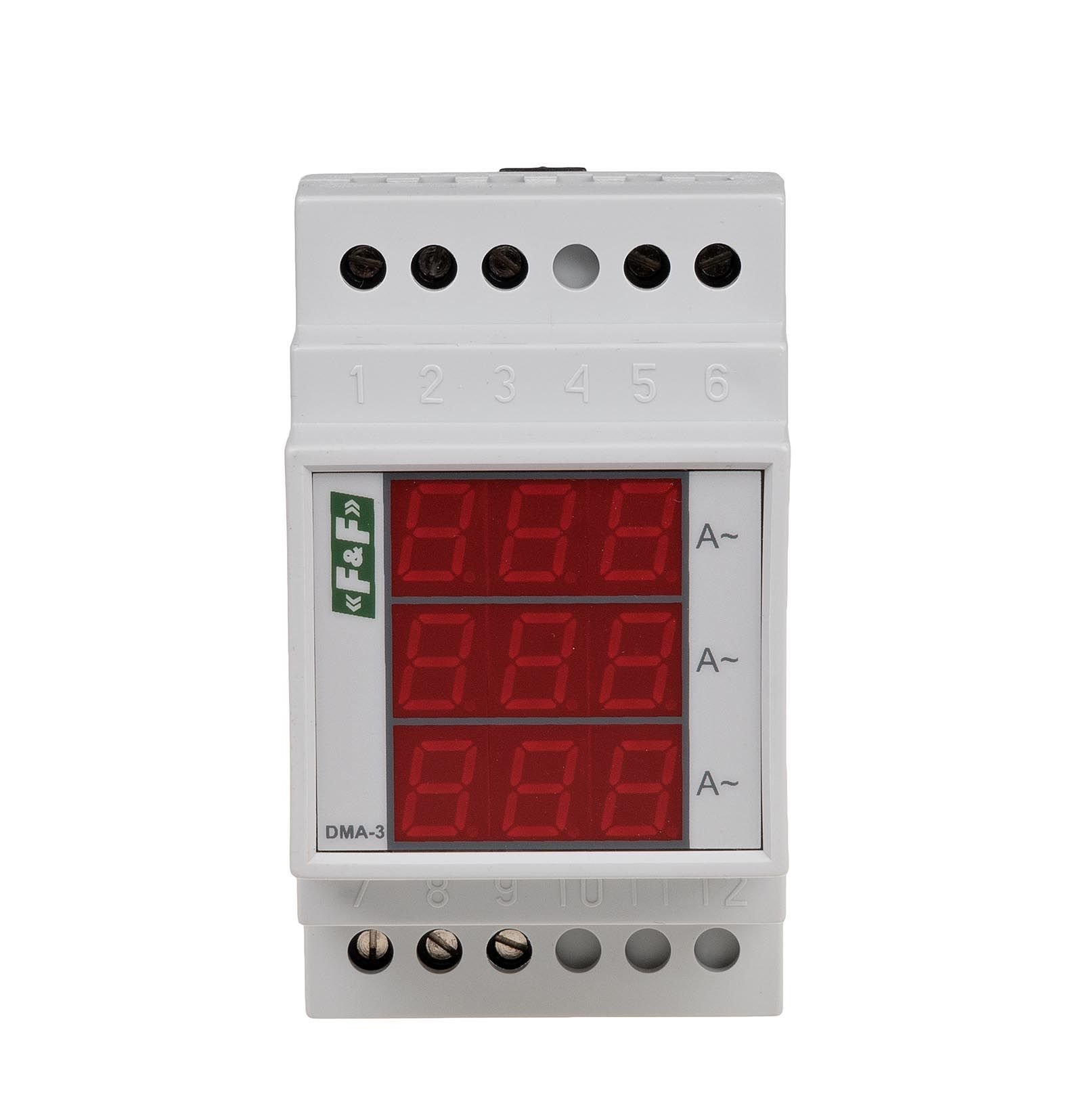

Dijital. Üç faz. DMA-3 akım yoğunluğu göstergesi , üç fazlı bir ağın elektrik devrelerinin yük değerlerinin sürekli okunması içinkullanılır .
Aksiyon
- üç fazın her birinde mevcut değerin ölçümü.
- ölçüm devresi göstergenin güç kaynağı devresinden ayrılmıştır.
Versiyonlar
DMA göstergeleri, 5 A nominal sekonder akıma sahip akım trafolarıyla çalışacak şekilde tasarlanmıştır. Akım trafosu akım aralığı: 25÷1000/5 A. Akım trafosunun birincil değeri, ölçülen maksimum akımı ve üzerinde belirtilen gerçek akım değerini belirler. gösterge.
DMA-3 20 A, 0÷20 A aralığında doğrudan ölçüm (transformatör kullanılmadan) için tasarlanmıştır.
DOLAYLI ÖLÇÜM siparişi verirken işaretleme yöntemi (transformatörler kullanılarak)
DMA- X Y /5 A Z
| X | Y | İLE |
| üç fazlı: 3 |
Trafo anma primer akımı : 25, 30, 40, 50, 70, 75, 80, 100, 120, 125, 150, 160, 200, 250, 300, 400, 500, 600, 700, 750, 800, 900 , 1000 . |
Gerçek RMS |
Örnek:
* DMA-3 50/5 A - üç 50/5 A transformatörle işbirliği için üç fazlı, ölçüm aralığı 3×0÷50 A, TrueRMS olmadan * DMA-
3 150/5 A TrueRMS - işbirliği için üç fazlı üç adet 150 transformatör /5A ile, ölçüm aralığı 3×0÷150 A, TrueRMS
DIRECT ÖLÇÜMÜ ile (transformatör kullanılmadan)
DMAX- X 20 AZ
| X | İLE |
| üç fazlı: 3 | Gerçek RMS |
Örnek:
* DMA-3 20 A - 20 A'ya kadar üç fazlı, ölçüm aralığı 3×0÷20 A, TrueRMS olmadan * DMA-
3 20 A TrueRMS - 20 A'ya kadar üç fazlı, ölçüm aralığı 3×0÷ 20 A, TrueRMS'li
Teknik Veri:
|
Tip |
üç fazlı ampermetre |
|
Besleme gerilimi |
100÷265VAC |
|
görüntülemek |
Her faz için 3 haneli LED (hane yüksekliği 10 mm) |
|
Gösterge aralığı - doğrudan ölçüm versiyonu |
0 ÷ 20A |
|
Gösterge aralığı - dolaylı ölçüm versiyonu |
0 ÷ transformatörün birincil akımı |
|
Gösterge doğruluğu |
%1 |
|
Maksimum anlık aşırı yük |
40A (1 saniyeye kadar) |
|
Maksimum akım - doğrudan ölçüm versiyonu |
20A |
|
Maksimum akım - dolaylı ölçüm versiyonu |
5A |
|
bağlantı |
4,0 mm² vidalı terminaller |
|
Sıkma torku |
0,5 Nm |
|
Güç tüketimi |
4W |
|
Çalışma sıcaklığı |
-20÷50°C |
|
Boyutlar |
3 modül (52,5 mm) |
|
Kurulum |
35mm ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
