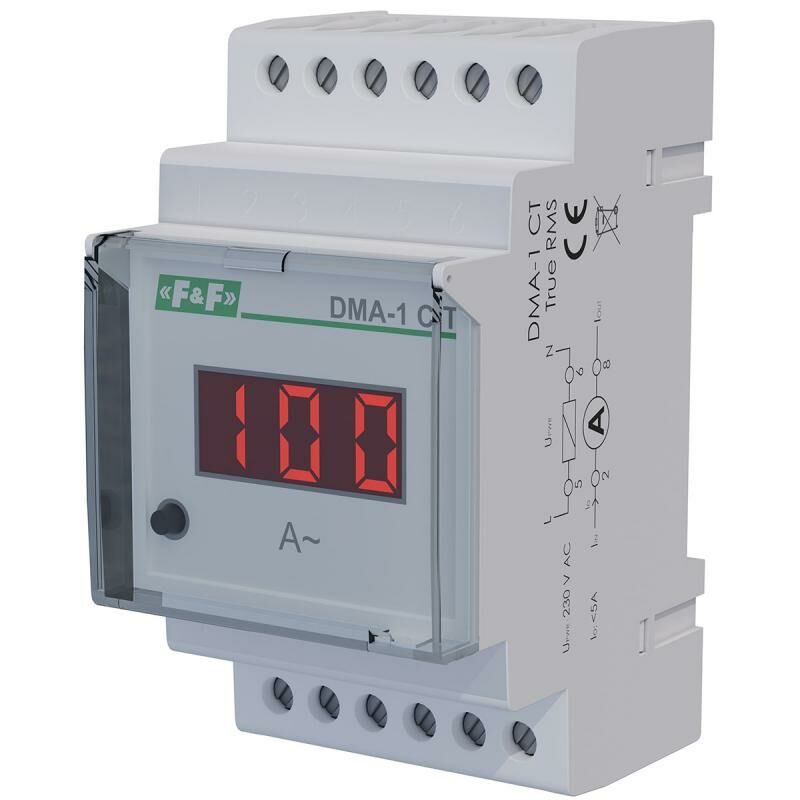

DMA-1 CT TrueRMS akım göstergesi
DMA-1RMS-CT, 5902431676135
Ürün Açıklaması
Tek fazlı dijital akım göstergesiDMA-1 CT, 5 A çıkış akımına sahip akım transformatörlerini kullanan dolaylı bir sistemde ölçüm için uyarlanmış, 1 fazlı bir akım göstergesidir.
Aksiyon
Akım göstergesi sürekli olarak gerçek RMS akımını ölçer. Ölçüm sonucunu cihazın ön cephesinde yer alan 3 haneli segmentli ekranda görüyoruz. Gösterge, bağlı akım trafolarının değerlerini ayarlamanızı sağlar. Bu sayede ekranda gösterilen değer gerçek akım değerine karşılık gelir. DMA-1 CT , panoya doğrudan 35 mm'lik bir DIN rayına
monte edilir .
NOT
Transformatörün sekonder sargısı açıksa (örneğin kurulum sırasında) ve ölçülen devreden akım akıyorsa, transformatör terminallerinde tehlikeli voltaj indüklenebilir. Böyle bir duruma karşı kendinizi korumak ve ölçülen devrenin enerjisini kesmek veya transformatörün sekonder tarafını bağlayan ek köprüler kurmak önemlidir .
Gösterge, nominal çıkış akımı 5 A olan akım transformatörlerini kullanarak akımı ölçmek üzere tasarlanmıştır. Göstergenin ölçüm devresinden 6 A'dan fazla akım geçmesi göstergeye zarar verebilir.
Güvenliğin artırılması için akım trafosunun bir tarafının bağlantı şemasında gösterildiği gibi topraklanması tavsiye edilir.
Teknik Veri:
|
Tip |
tek fazlı ampermetre |
|
Besleme gerilimi |
165÷265 VAC/DC |
|
Ölçüm |
dolaylı (5A trafo) |
|
Ölçülmüş değer |
AC akımının gerçek etkin değeri (TrueRMS) |
|
Ölçüm kanalı sayısı |
1 |
|
Ölçüm aralığı |
0÷5A |
|
Görüntülemek |
3 haneli LED (hane yüksekliği 10 mm) |
|
Okuma doğruluğu |
100 A'ya kadar ölçüm aralığı: 0,1 A; 100 A'nın üzerindeki ölçüm aralığı: 1 A |
|
Güç frekansı |
45÷55Hz |
|
Göstergelerin doğruluğu |
%1 |
|
Maksimum anlık aşırı yük |
20 A/1 s |
|
Maksimum akım - dolaylı ölçüm versiyonu |
5A |
|
Maksimum akım |
6A |
|
Bağlantı |
2,5 mm² vidalı terminaller (çok damarlı); vidalı terminaller 4,0 mm² (tel) |
|
Sıkma torku |
0,5 nm |
|
Güç tüketimi |
4W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
3 modül (52,5 mm) |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
