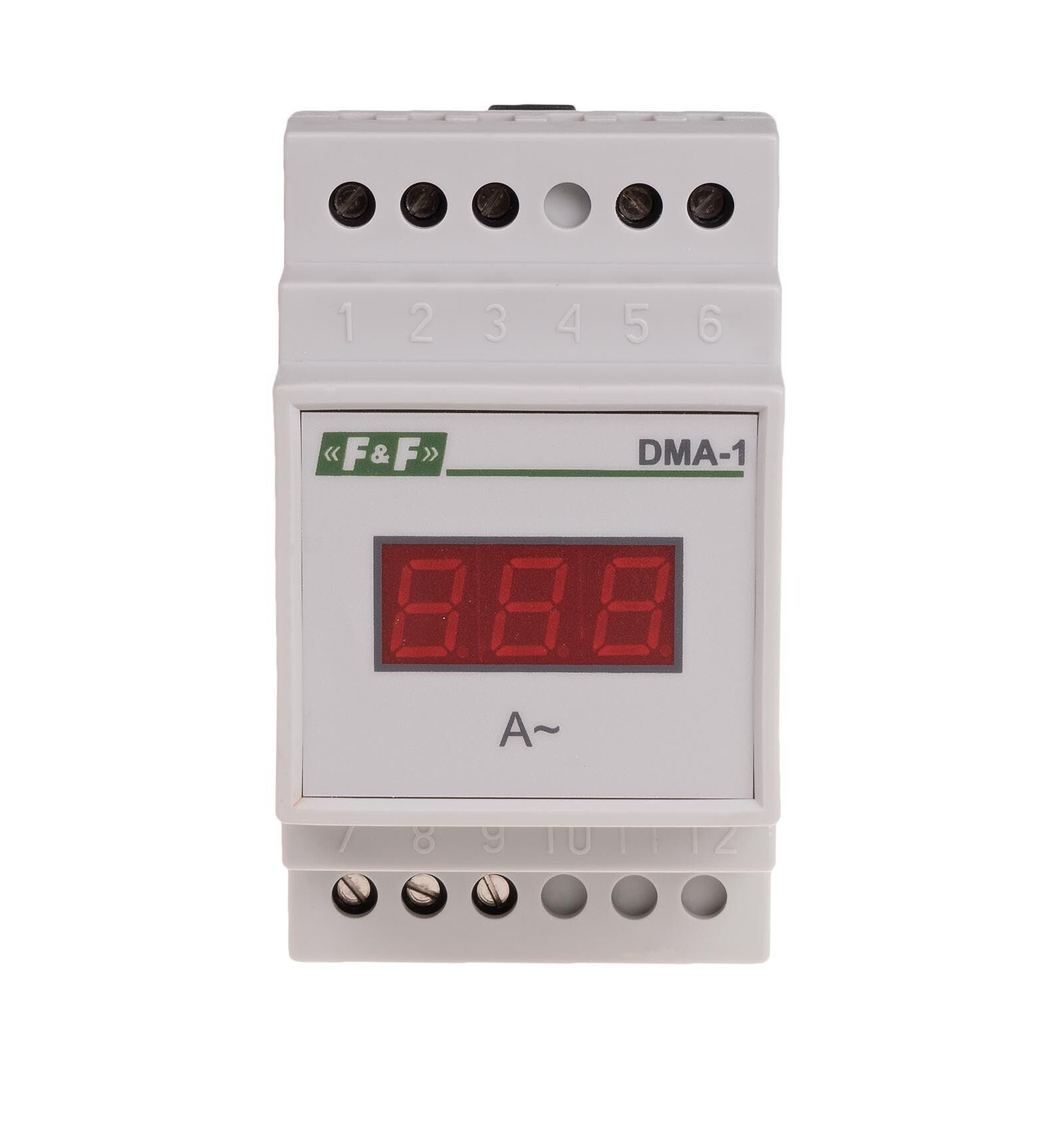

DMA-1 TrueRMS akım göstergesi
DMA-1RMS, 5908312596097
Ürün Açıklaması
Dijital. Tek aşama.DMA-1 akım yoğunluğu göstergesi, tek fazlı bir ağın elektrik devresinin yük değerinin sürekli okunması için kullanılır.
Aksiyon
- Bir elektrik devresindeki akımın rms değerinin ölçülmesi.
- ölçüm devresi göstergenin güç kaynağı devresinden ayrılmıştır.
- TrueRMS - etkin değer dönüştürücüyle donatılmış gösterge, bozuk dalga biçimleriyle akım yoğunluğunun doğru değerini verir.
Versiyonlar
DMA göstergeleri, sekonder anma akımı 5 A olan akım trafolarıyla çalışacak şekilde tasarlanmıştır. Akım trafosu akım aralığı: 25÷1000/5 A. Akım trafosunun birincil değeri, ölçülen maksimum akımı ve üzerinde gösterilen gerçek akım değerini belirler. gösterge.
DMA-1 20 A, 0÷20 A aralığında doğrudan ölçüm (transformatör kullanılmadan) için tasarlanmıştır.
DOLAYLI ÖLÇÜM siparişi verirken işaretleme yöntemi (transformatör kullanarak)
DMAX- X Y /5 A Z
| X | Y | İLE |
| tek faz: 1 |
Trafo anma primer akımı : 25, 30, 40, 50, 70, 75, 80, 100, 120, 125, 150, 160, 200, 250, 300, 400, 500, 600, 700, 750, 800, 900 , 1000 . |
Gerçek RMS |
Örnek:
* DMA-1 50/5 A - 50/5 A transformatör ile işbirliği için tek faz, 0÷50 A ölçüm aralığı, TrueRMS olmadan *
DMA-1 150/5 A TrueRMS - 150 transformatör ile işbirliği için tek faz /5 A, ölçüm aralığı 0÷150 A, TrueRMS
DIRECT MEASUREMENT ile (transformatör kullanılmadan)
DMAX- X 20 AZ
| X | İLE |
| tek faz: 1 | Gerçek RMS |
Örnek:
* DMA-1 20 A - 20A'ya kadar tek fazlı, ölçüm aralığı 0†20 A, TrueRMS'siz
* DMA-1 20 A TrueRMS - 20A'ya kadar tek fazlı, ölçüm aralığı 3×0†20 A, ile TrueRMS
Teknik Veri:
|
Tip |
tek fazlı ampermetre |
|
Besleme gerilimi |
100÷265VAC |
|
görüntülemek |
3 haneli LED (hane yüksekliği 10 mm) |
|
Güç frekansı |
45÷55Hz |
|
Gösterge aralığı - doğrudan ölçüm versiyonu |
0 ÷ 20A |
|
Gösterge aralığı - dolaylı ölçüm versiyonu |
0 ÷ transformatörün birincil akımı |
|
Gösterge doğruluğu |
%1 |
|
Maksimum anlık aşırı yük |
40A (1 saniyeye kadar) |
|
Maksimum akım - doğrudan ölçüm versiyonu |
20A |
|
Maksimum akım - dolaylı ölçüm versiyonu |
5A |
|
bağlantı |
4,0 mm² vidalı terminaller |
|
Sıkma torku |
0,5Nm |
|
Güç tüketimi |
4W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
3 modül (52,5 mm) |
|
Kurulum |
35mm ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
