DMA-1 Akım yoğunluğu göstergesi
DMA-1, 5908312592006
Ürün Açıklaması

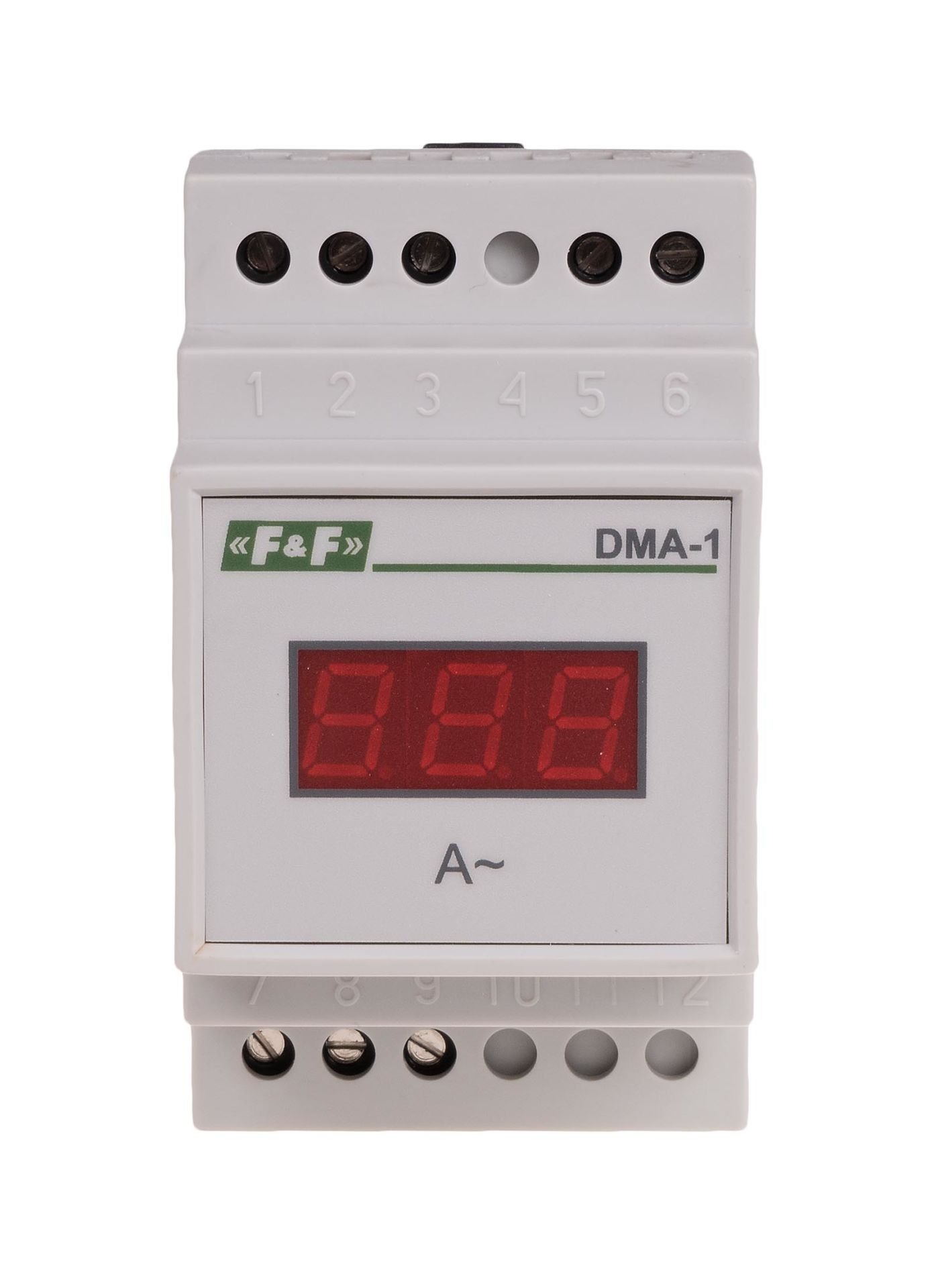

Dijital. Tek aşama.DMA-1 akım yoğunluğu göstergesi, tek fazlı bir ağın elektrik devresinin yük değerinin sürekli okunması için kullanılır.
Aksiyon
Ölçüm devresi göstergenin güç kaynağı devresinden ayrılmıştır .
Versiyonlar
DMA göstergeleri, 5 A nominal sekonder akıma sahip akım trafolarıyla çalışacak şekilde tasarlanmıştır. Akım trafosu akım aralığı: 25÷1000/5 A. Akım trafosunun primer akım değeri, ölçülen maksimum akımı ve gösterilen gerçek akım değerini belirler. gösterge üzerinde.
DMA-1 20 A, 0÷20 A aralığında doğrudan ölçüm (transformatör kullanılmadan) için tasarlanmıştır.
DOLAYLI ÖLÇÜM siparişi verirken işaretleme yöntemi (transformatör kullanarak)
DMAX- X Y /5 A Z
| X | Y | İLE |
| tek faz: 1 |
Trafo anma primer akımı : 25, 30, 40, 50, 70, 75, 80, 100, 120, 125, 150, 160, 200, 250, 300, 400, 500, 600, 700, 750, 800, 900 , 1000 . |
Gerçek RMS |
Örnek:
* DMA-1 50/5 A - 50/5A transformatörle işbirliği için tek fazlı, ölçüm aralığı 0÷50 A, TrueRMS olmadan * DMA-
1 150/5 A TrueRMS - 150/5 A transformatörlerle işbirliği için tek fazlı , ölçüm aralığı 0 ÷150 A, TrueRMS
DIRECT MEASUREMENT ile (transformatörler olmadan)
DMA- X 20A Z
| X | İLE |
| tek faz: 1 | Gerçek RMS |
Örnek:
* DMA-1 20 A - 20 A'ya kadar tek fazlı, ölçüm aralığı 0†20 A, TrueRMS'siz
* DMA-1 20 A TrueRMS - 20A'ya kadar tek fazlı, ölçüm aralığı 3×0†20 A, TrueRMS'li
Teknik Veri:
|
Tip |
tek fazlı ampermetre |
|
Besleme gerilimi |
100÷265VAC |
|
görüntülemek |
3 haneli LED (hane yüksekliği 10 mm) |
|
Güç frekansı |
45÷55Hz |
|
Gösterge aralığı - doğrudan ölçüm versiyonu |
0 ÷ 20A |
|
Gösterge aralığı - dolaylı ölçüm versiyonu |
0 ÷ transformatörün birincil akımı |
|
Gösterge doğruluğu |
%1 |
|
Maksimum anlık aşırı yük |
40A (1 saniyeye kadar) |
|
Maksimum akım - doğrudan ölçüm versiyonu |
20A |
|
Maksimum akım - dolaylı ölçüm versiyonu |
5A |
|
bağlantı |
4,0mm² vidalı terminaller |
|
Sıkma torku |
0,5Nm |
|
Güç tüketimi |
4W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
3 modül (52,5 mm) |
|
Kurulum |
35mm ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
