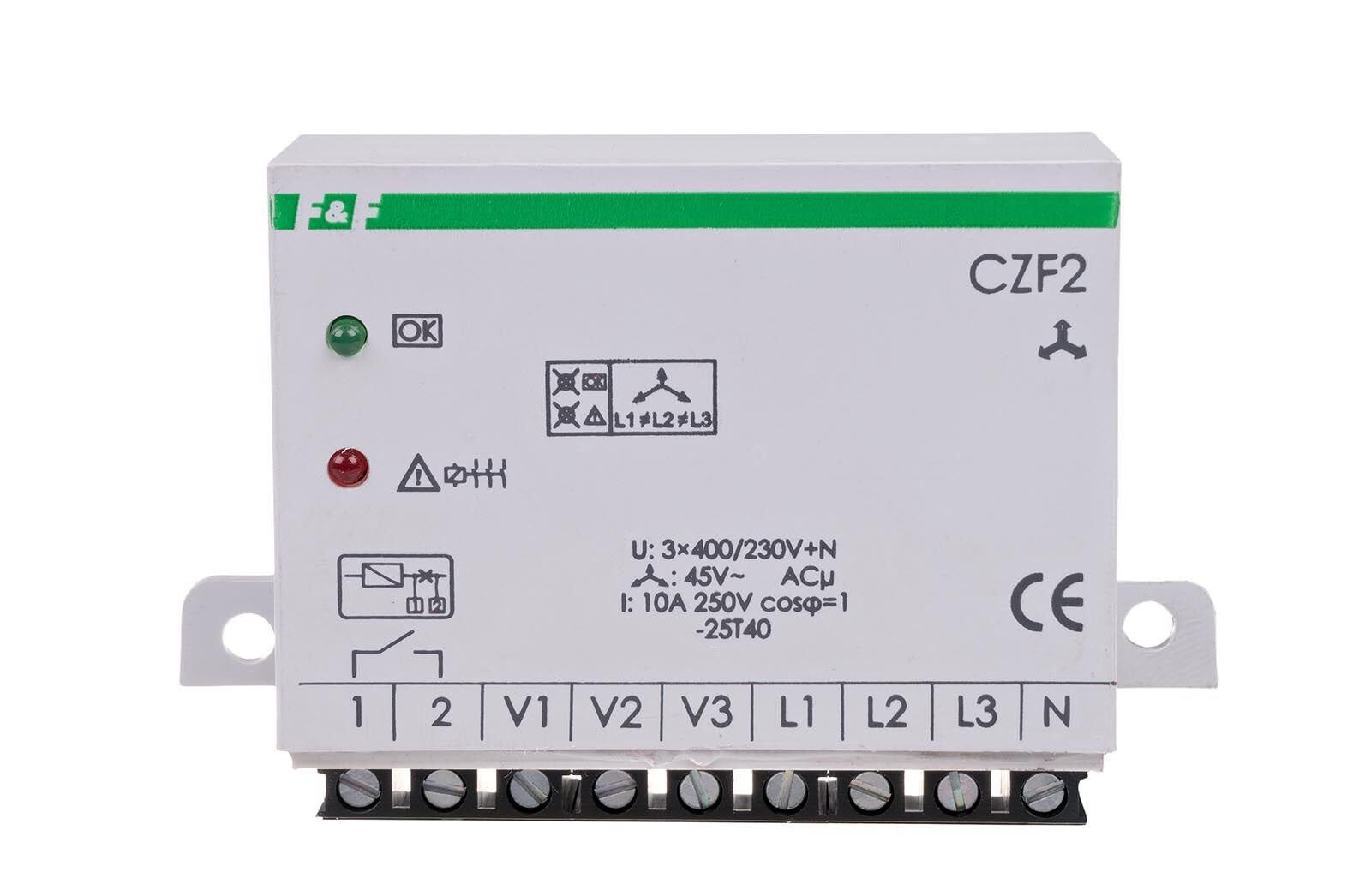

CZF2 faz kaybı sensörü
CZF-2, 5908312593034
Ürün Açıklaması
Sabit voltaj asimetri eşiğiyle.1 x NO kontak
Kontaktör kontaklarını kontrol eden faz kaybı sensörü, en az bir fazda voltaj kaybı veya fazlar arasında voltaj asimetrisi olması ve anahtarlama kontaktörünün kontaklarının hasar görmesi durumunda üç fazlı bir ağdan beslenen elektrik motorlarını korumak için tasarlanmıştır. bu da motorun tahrip olmasına neden olabilir.
Eylem
Fazlardan en az birinde voltaj kaybı veya aktivasyon eşiğinin üzerindeki fazlar arasındaki voltaj asimetrisi, motorun kapatılmasına neden olacaktır. Kapatma işlemi 4 saniyelik bir gecikmeyle gerçekleştirilecektir; bu, anlık bir voltaj düşüşü durumunda motorun bağlantısının kesilmesini önler. Gerilim, aktivasyon geriliminin 5 V (yani gerilim histerezisinin değeri kadar) üzerine çıktığında yeniden aktivasyon otomatik olarak gerçekleşecektir. Motorlu kontaktörün herhangi bir kontağının arızalanması, motoru kalıcı olarak kapatacaktır. Yeniden başlatma ancak güç kaynağının tamamen kesilmesi, kontaktör arızasının giderilmesi ve yeniden bağlanma sonrasında mümkündür.
Teknik Veri:
|
Besleme gerilimi |
3×400V+K |
|
Güç jeneratörleriyle işbirliği |
HAYIR |
|
Faz kaybı/dengesizlik kontrolü |
EVET |
|
Faz sırası kontrolü |
HAYIR |
|
Kontaktör kontak kontrolü |
EVET |
|
Yürütme öğesi |
röle |
|
Maksimum yük akımı |
10 A |
|
PIN konfigürasyonu |
1× HAYIR |
|
Kontak ayırma |
EVET |
|
Açma gerilimi asimetrisi |
45V |
|
gerilim histerezisi |
5V |
|
Kapatma gecikmesi |
4 saniye |
|
Güç kontrolü |
2 × LED'ler |
|
bağlantı |
1,5mm² vidalı terminaller |
|
Sıkma torku |
0.4Nm |
|
Güç tüketimi |
1,6W |
|
Çalışma sıcaklığı |
-25÷40°C |
|
boyutlar |
95 mm x 60 mm x 25 mm |
|
Kurulum |
yüzeye monte |
|
güvenlik seviyesi |
IP20 |
|
TrueRMS |
HAYIR |
