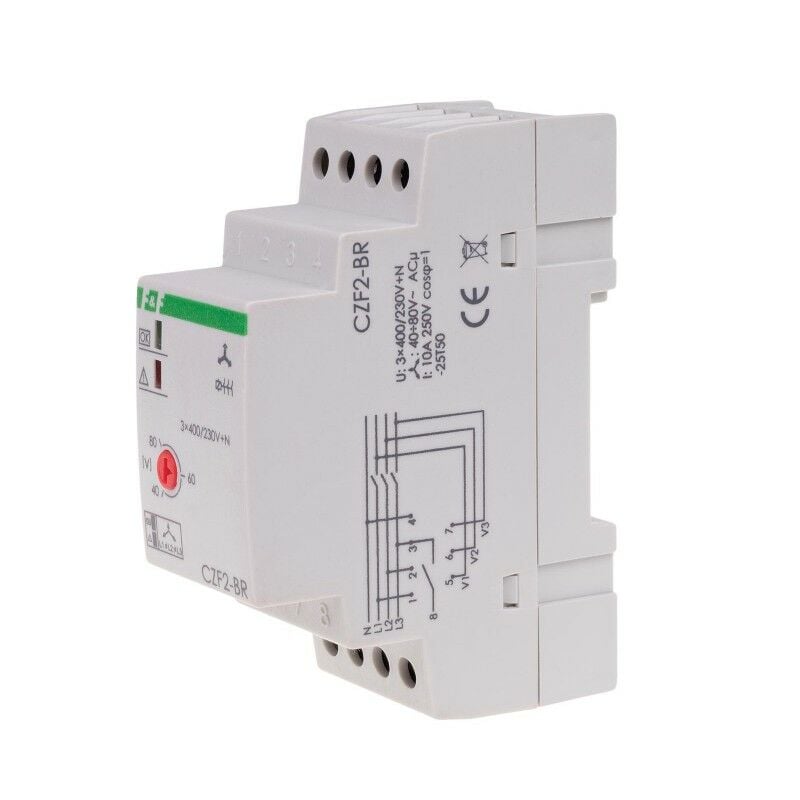

CZF2-BR faz kaybı sensörü
CZF-2BR, 5908312593201
Ürün Açıklaması
1 x NO kontağı ayrılmamış.Kontaktör kontaklarının kontrolüne sahip faz kaybı sensörü, üç fazlı bir şebekeden beslenen elektrik motorlarını, en az bir fazda voltaj kaybı veya fazlar arasında voltaj asimetrisi ve anahtarlama kontaktörünün kontaklarının motor hasarına neden olabilecek şekilde hasar görmesi durumunda korumak için tasarlanmıştır.
Eylem
Herhangi bir fazın en az birinde voltaj kaybı veya aktivasyon eşiğinin üzerindeki fazlar arasındaki voltaj asimetrisi motorun kapanmasına neden olur. Kapatma, anlık bir voltaj düşüşü durumunda motorun bağlantısının kesilmesini önleyen 4 s'lik bir gecikmeyle gerçekleşir. Gerilim, aktivasyon geriliminin 5 V üzerine çıktığında (yani gerilim histerezis değeri kadar) yeniden etkinleştirme otomatik olarak gerçekleşir. Motorlu kontaktörün kontaklarından herhangi birinin arızalanması, motoru kalıcı olarak kapatacaktır. Yeniden çalıştırma, yalnızca güç kaynağının tamamen kesilmesinden, kontaktör arızasının giderilmesinden ve yeniden bağlantı kurulmasından sonra mümkündür.
Teknik Veri:
|
Besleme gerilimi |
3×400V+K |
|
Güç jeneratörleri ile işbirliği |
HAYIR |
|
Faz kaybı/dengesizlik kontrolü |
EVET |
|
Faz sırası kontrolü |
HAYIR |
|
Kontaktör kontak kontrolü |
EVET |
|
Yürütme unsuru |
röle |
|
Maksimum yük akımı |
10 A |
|
PIN konfigürasyonu |
1× HAYIR |
|
Kontak ayırma |
HAYIR |
|
Açma gerilimi asimetrisi |
40÷80V |
|
gerilim histerezisi |
5V |
|
Kapatma gecikmesi |
4 saniye |
|
Güç kontrolü |
2 × LED |
|
bağlantı |
4,0 mm² vidalı terminaller |
|
Sıkma torku |
0,5 Nm |
|
Güç tüketimi |
1,6 W |
|
Çalışma sıcaklığı |
-25÷40°C |
|
boyutlar |
2 modül (35mm) |
|
Kurulum |
35mm ray üzerinde |
|
güvenlik seviyesi |
IP20 |
|
TrueRMS |
HAYIR |
CZF2-BR kullanım kılavuzu (72.58k)
CZF-2BR CAD dxf diyagramı (413,99k)
CKF CZF CP bildirimi CE 2023 (184,1k)
