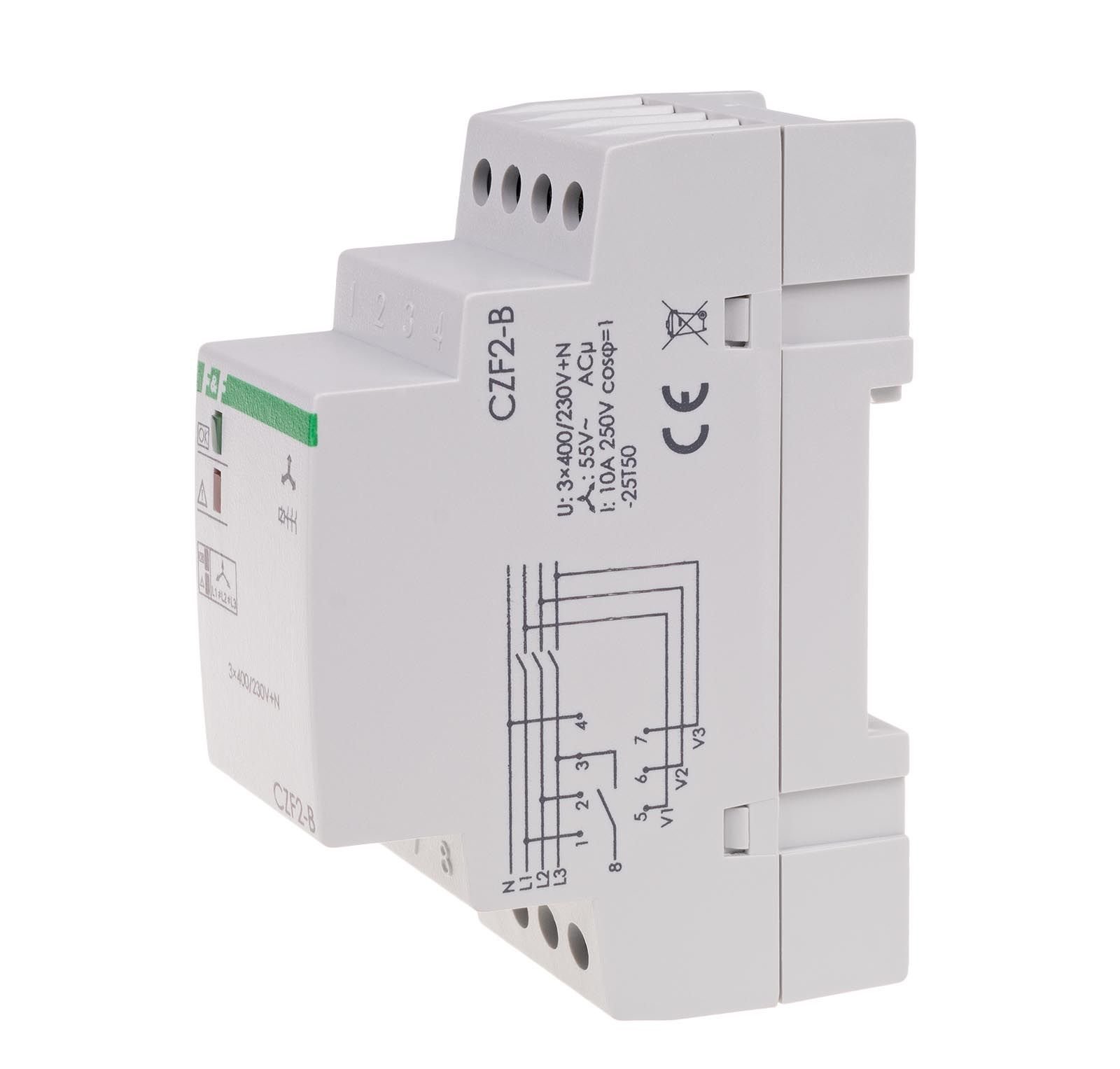

CZF2-B faz kaybı sensörü
Sipariş dizini: CZF-2B, EAN13:5908312593065
Ürün Açıklaması
1 x NO kontağı ayrılmamış.
Kontaktör kontaklarının kontrolüne sahip faz kaybı sensörü, üç fazlı bir şebekeden beslenen elektrik motorlarını, motorun aşağıdaki durumlarda hasar görebileceği durumlarda korumak için tasarlanmıştır :
- en az bir fazda voltaj kaybı,
- fazlar arasında voltaj asimetrisi
, - kontaklarda hasar anahtarlama kontaktörünün .
Çalışması
Herhangi bir fazın en az birinde voltaj kaybı veya aktivasyon eşiğinin üzerindeki fazlar arasındaki voltaj asimetrisi motorun kapanmasına neden olur. Kapatma, anlık bir voltaj düşüşü durumunda motorun bağlantısının kesilmesini önleyen 4 s'lik bir gecikmeyle gerçekleşir. Gerilim, aktivasyon geriliminin 5 V üzerine çıktığında (yani gerilim histerezis değeri kadar) yeniden etkinleştirme otomatik olarak gerçekleşir. Motorlu kontaktörün kontaklarından herhangi birinin arızalanması, motoru kalıcı olarak kapatacaktır. Yeniden çalıştırma, yalnızca güç kaynağının tamamen kesilmesinden, kontaktör arızasının giderilmesinden ve yeniden bağlantı kurulmasından sonra mümkündür.
Teknik Veri:
|
Besleme gerilimi |
3×400V+K |
|
Güç jeneratörleri ile işbirliği |
HAYIR |
|
Faz kaybı/dengesizlik kontrolü |
EVET |
|
Faz sırası kontrolü |
HAYIR |
|
Kontaktör kontak kontrolü |
EVET |
|
Yürütme öğesi |
röle |
|
Maksimum yük akımı |
10 A |
|
PIN konfigürasyonu |
1× HAYIR |
|
Kontak ayırma |
HAYIR |
|
Açma gerilimi asimetrisi |
55V |
|
gerilim histerezisi |
5V |
|
Kapatma gecikmesi |
4 saniye |
|
Güç kontrolü |
2 × LED |
|
bağlantı |
4,0 mm² vidalı terminaller |
|
Sıkma torku |
0,5 Nm |
|
Güç tüketimi |
1,6 W |
|
Çalışma sıcaklığı |
-25÷40°C |
|
boyutlar |
2 modül (35mm) |
|
Kurulum |
35mm ray üzerinde |
|
güvenlik seviyesi |
IP20 |
|
TrueRMS |
HAYIR |
