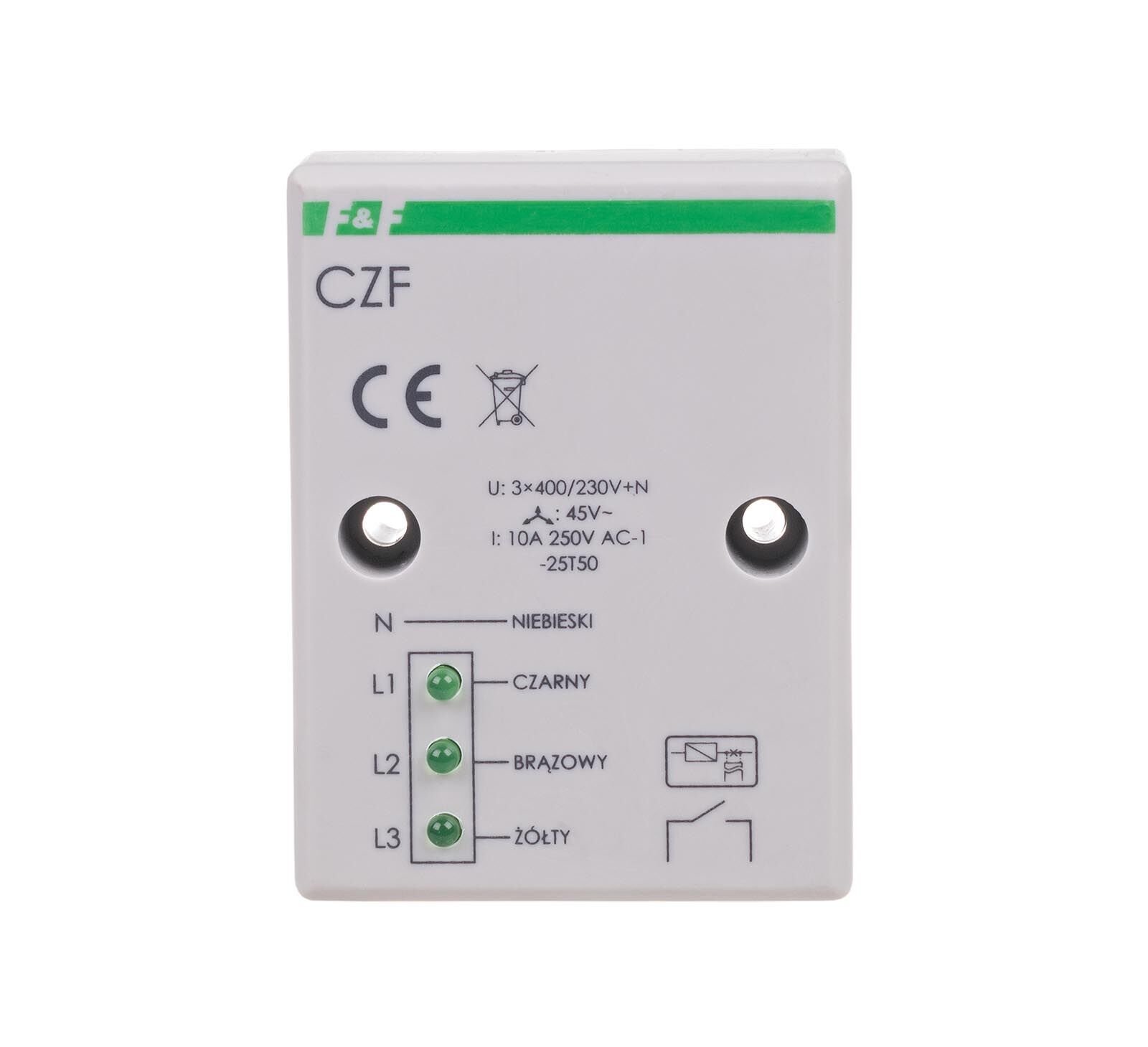

CZF faz kaybı sensörü
CZF, 5908312593010
Ürün Açıklaması
Sabit voltaj asimetri eşiği1NO kontaklı
Faz kaybı sensörü, motora zarar verebilecek en az bir fazda voltaj kaybı veya fazlar arasında voltaj asimetrisi olması durumunda, üç fazlı bir ağdan beslenen bir elektrik motorunu korumak için tasarlanmıştır .
CZF faz kaybı sensörünün çalışması
Fazlardan en az birinde gerilim kaybı veya fazlar arasında aktivasyon eşiğinin üzerinde gerilim asimetrisi motorun kapanmasına neden olur . Kapatma işlemi 4 saniyelik bir gecikmeyle gerçekleştirilecektir; bu, anlık bir voltaj düşüşü durumunda motorun bağlantısının kazara kesilmesini önler. Gerilim, aktivasyon geriliminin 5 V (yani gerilim histerezisinin değeri kadar) üzerine çıktığında yeniden aktivasyon otomatik olarak gerçekleşecektir. Yukarıdaki anormalliklerde röle kontağının bağlantısı kesilir ve motor çalıştırılamaz.
Teknik Veri:
|
Besleme gerilimi |
3×400V+K |
|
Güç jeneratörleriyle işbirliği |
HAYIR |
|
Faz kaybı/dengesizlik kontrolü |
EVET |
|
Faz sırası kontrolü |
HAYIR |
|
Kontaktör kontak kontrolü |
HAYIR |
|
Yürütme öğesi |
röle |
|
Maksimum yük akımı |
10 A |
|
PIN konfigürasyonu |
1× HAYIR |
|
Kontak ayırma |
EVET |
|
Açma gerilimi asimetrisi |
45V |
|
gerilim histerezisi |
5V |
|
Kapatma gecikmesi |
4 saniye |
|
Güç kontrolü |
3 × LED yeşil |
|
bağlantı |
OMY 4×1mm²; 2×0,75mm², uzunluk: 0,5m |
|
Güç tüketimi |
1,6W |
|
Çalışma sıcaklığı |
-25÷40°C |
|
Boyutlar |
51×67×26mm (±1mm) |
|
Kurulum |
yüzeye monte |
|
Güvenlik düzeyi |
IP20 |
|
TrueRMS |
HAYIR |
