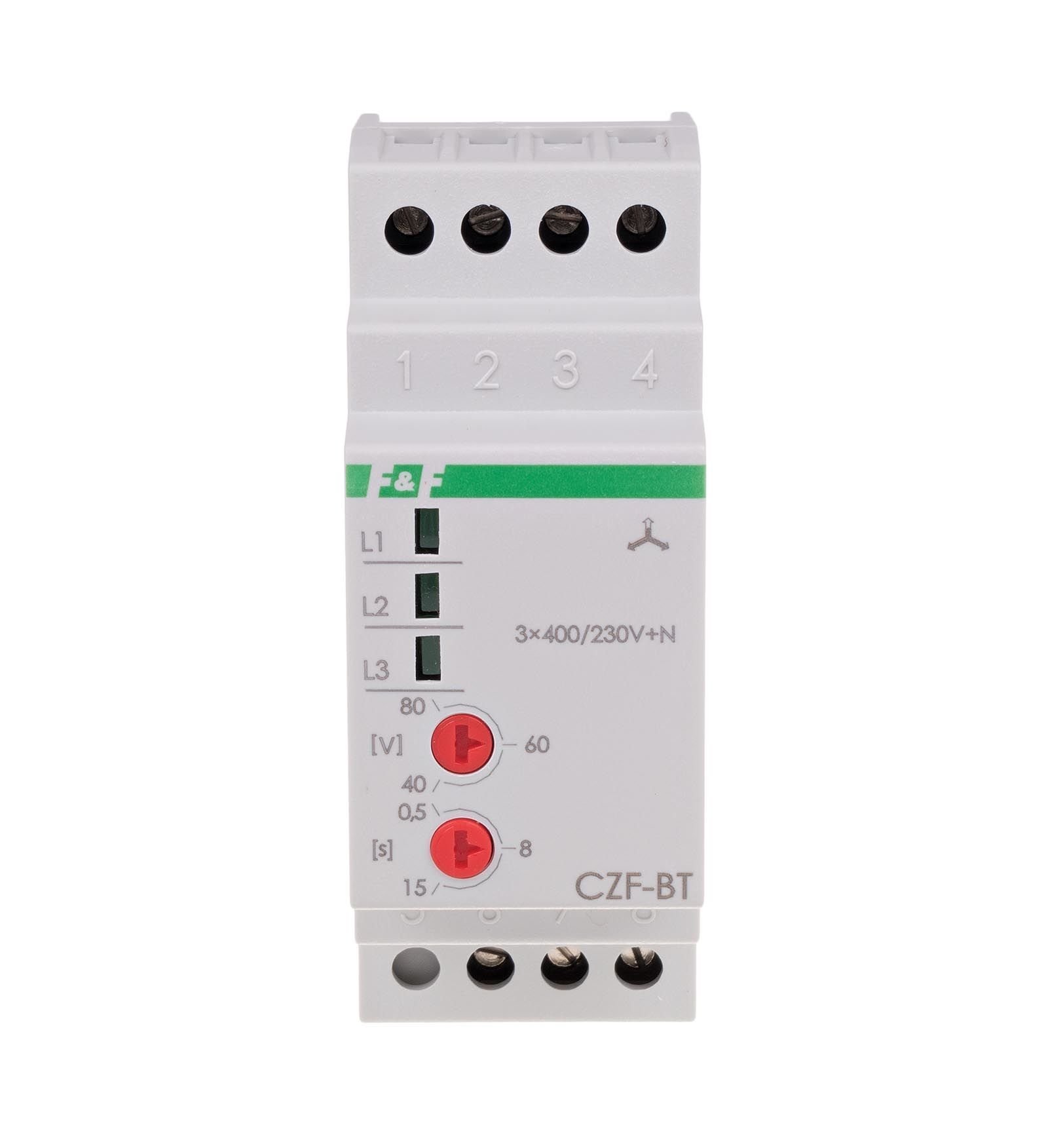

CZF-BT faz kaybı sensörü
CZF-BT, 5908312592471
Ürün Açıklaması
Ayarlanabilir aktivasyon süresi .Kontak 1×NA/NK Faz kaybı
sensörü, üç fazlı bir ağdan beslenen bir elektrik motorunu , motora zarar verebilecek en az bir fazda voltaj kaybı veya fazlar arasında voltaj asimetrisi olması durumunda korur .
Çalıştırma
Alıcıya uygun güç beslemesi, her fazın devresindeki LED'lerin yanmasıyla gösterilir. Herhangi bir fazın en az birinde voltaj kaybı - belirli bir faza karşılık gelen diyotun yanmaması veya ayarlanan eşiğin üzerindeki fazlar arasındaki voltaj asimetrisi ile sinyal verilen - belirli bir faza karşılık gelen diyotun daha zayıf yanması ile sinyal verilen voltaj kaybı , motoru kapat . Kapanma, anlık bir voltaj düşüşü durumunda motorun bağlantısının kazara kesilmesini önleyen, ayarlanmış bir gecikmeyle gerçekleşir. Gerilim ayarlanan eşiğin (yani gerilim histerezisinin değeri kadar) 5 V üzerine çıktığında yeniden etkinleştirme otomatik olarak gerçekleşecektir. Yukarıdaki anormalliklerle motoru çalıştırmak imkansızdır.
Dikkat!
Rölenin değiştirme kontağı, rölenin etkinleştirilmesi, yani motorun kapatılması hakkında bilgi veren görsel veya sesli bir sinyal sisteminin bağlanmasına olanak sağlar.
Teknik Veri:
|
Besleme gerilimi |
3×400V+K |
|
Güç jeneratörleriyle işbirliği |
HAYIR |
|
Faz kaybı/dengesizlik kontrolü |
EVET |
|
Faz sırası kontrolü |
HAYIR |
|
Kontaktör kontak kontrolü |
HAYIR |
|
Yürütme öğesi |
röle |
|
Maksimum yük akımı |
10 A |
|
PIN konfigürasyonu |
1×NO/NC |
|
Kontak ayırma |
EVET |
|
Açma gerilimi asimetrisi |
40÷80V |
|
gerilim histerezisi |
5V |
|
Kapatma gecikmesi |
0,5÷5 sn |
|
Güç kontrolü |
3 × LED yeşil |
|
bağlantı |
4,0 mm² vidalı terminaller |
|
Sıkma torku |
0,5 Nm |
|
Güç tüketimi |
1,6W |
|
Çalışma sıcaklığı |
-25÷40°C |
|
boyutlar |
2 modül (35mm) |
|
Kurulum |
35mm ray üzerinde |
|
güvenlik seviyesi |
IP20 |
|
TrueRMS |
HAYIR |
