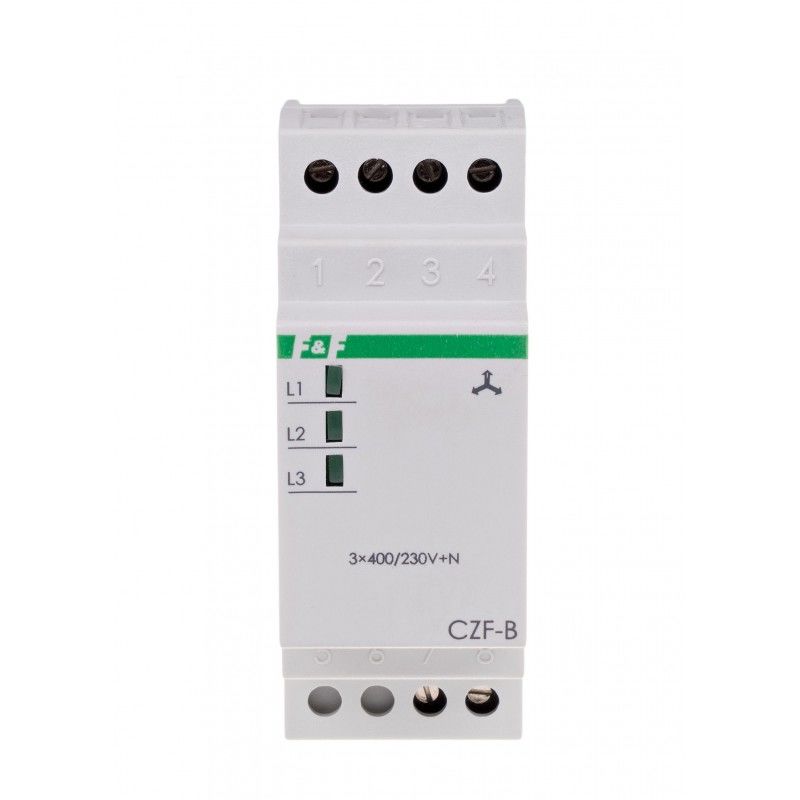

CZF-B TRMS faz kaybı sensörü
CZF-B-TRMS, 5902431673769
Ürün Açıklaması
Sabit voltaj asimetri eşiği ile.1NO temas.
Gerçek rms gerilim değerinin (TrueRMS) ölçümü
CZF-B TrueRMS faz kaybı sensörünün uygulanması, üç fazlı şebekeden beslenen bir elektrik motorunu, motora zarar verebilecek en az bir fazda gerilim kaybı veya fazlar arasında gerilim asimetrisi durumunda korur.
CZF-B TRMS faz kaybı sensörünün çalışması
Herhangi bir fazdan en az birinde voltaj kaybı veya aktivasyon eşiğinin üzerindeki fazlar arasındaki voltaj asimetrisi motorun kapanmasına neden olur. Kapanma 4 saniyelik bir gecikme ile gerçekleşecektir.Bu şekilde, anlık bir voltaj düşmesi durumunda motorun yanlışlıkla devre dışı kalmasını önlemiş oluyoruz. Gerilim, devreye alma geriliminin 5 V üzerine çıktığında (gerilim histerezis değerine göre), motor otomatik olarak çalışacaktır. Yukarıdaki anormallikler ile röle kontağının bağlantısı kesilir ve motor çalıştırılamaz.
Gerilimin gerçek efektif değerinin (TrueRMS) ölçümü sayesinde, sensör, çok bozuk bir güç kaynağı şebekesinde çalışma durumunda bile doğru çalışmayı garanti eder.
Teknik Veri:
|
Besleme gerilimi |
3×400V+K |
|
Güç jeneratörleri ile işbirliği |
HAYIR |
|
Faz kaybı/dengesizlik kontrolü |
EVET |
|
Faz sırası kontrolü |
HAYIR |
|
Kontaktör kontak kontrolü |
HAYIR |
|
Yürütme unsuru |
röle |
|
Maksimum yük akımı |
10 A |
|
PIN konfigürasyonu |
1× HAYIR |
|
Kontak ayırma |
EVET |
|
Açma gerilimi asimetrisi |
55V |
|
gerilim histerezisi |
5V |
|
Kapatma gecikmesi |
4 saniye |
|
Güç kontrolü |
3 × LED yeşil |
|
bağlantı |
4,0 mm² vidalı terminaller |
|
Sıkma torku |
0,5 Nm |
|
Güç tüketimi |
1,6 W |
|
Çalışma sıcaklığı |
-25÷40°C |
|
boyutlar |
2 modül (35mm) |
|
Kurulum |
35mm ray üzerinde |
|
güvenlik seviyesi |
IP20 |
|
TrueRMS |
EVET |
