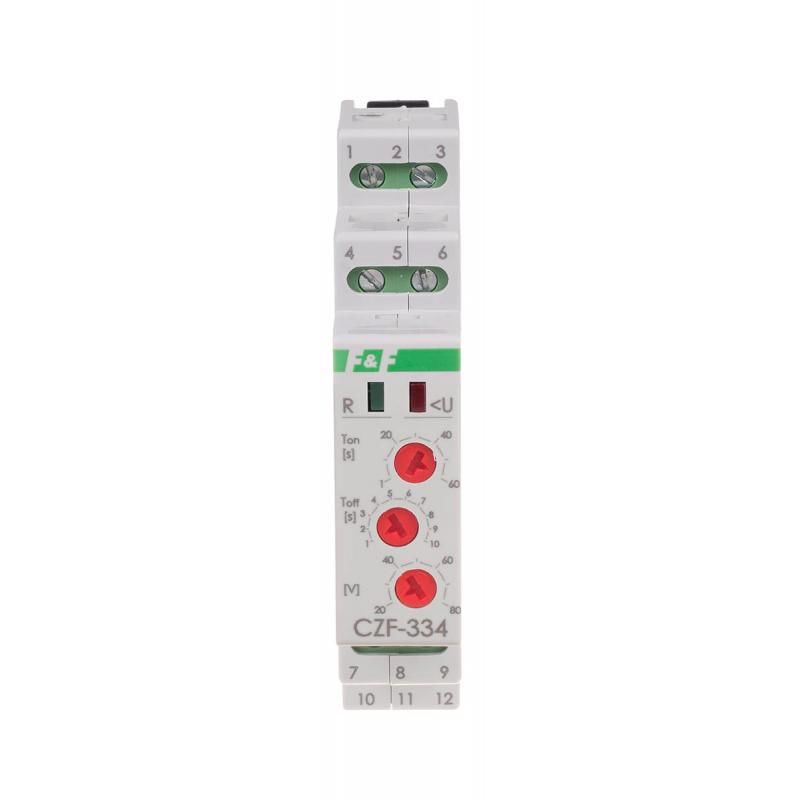

CZF-334 True RMS faz kaybı sensörü
CZF-334-TRMS, 5902431672540
Ürün Açıklaması
CZF-334 True RMS faz kaybı sensörü.Nötr tel olmadan.
CZF-334 True RMS faz kaybı sensörü, üç fazlı bir ağ tarafından çalıştırılan bir elektrik motorunu korumak için tasarlanmıştır.
CZF-334 TrueRMS faz kaybı sensörü, aşağıdaki durumlarda üç fazlı bir ağdan beslenen elektrik motorunu korur:
– en az bir fazda voltaj kaybı meydana geldiğinde;
– en az bir fazda 320 V'un altına voltaj düşüşü ;
- en az bir fazda 480 V'un üzerinde voltaj artışı ;
–ayarlanan değerin üzerinde fazlar arasında voltaj asimetrisi .
Çalıştırma
Doğru besleme voltajı yeşil LED aydınlatmayla gösterilir. En az bir fazda gerilimin 320 V'un altına düşmesi veya 480 V'un üzerine çıkması veya gerilim dengesizliğiayarlanan değerin üzerinde yeşil diyotun yanmaması ile bildirilir. Yukarıdaki anormalliklerin her ikisi de (gerilim eşiğinin aşılması, asimetri) cihazın rölesinin kapanmasına ve bunun sonucunda motorun bağlantısının kesilmesine neden olur. Anlık ağ kesintileri nedeniyle kazara kapanmaları önlemek için bağlantı kesme işlemi belirli bir gecikmeyle gerçekleştirilir. Doğru ağ parametreleri geri geldiğinde röle otomatik olarak tekrar açılır (gerilim histerezisi 5 V'tur). Yeniden bağlanma da belirli bir gecikmeyle gerçekleştirilir. Kırmızı LED, rölenin açık olduğunu göstermek için yanar.
Sensör, gerçek etkin voltaj değerini (TrueRMS) ölçerek, aşırı derecede sorunlu bir güç kaynağı ağında çalışırken bile doğru çalışmayı garanti eder.
Teknik Veri:
|
Besleme gerilimi |
3×400V |
|
Güç jeneratörleriyle işbirliği |
EVET |
|
Faz kaybı/dengesizlik kontrolü |
EVET |
|
Faz sırası kontrolü |
HAYIR |
|
Kontaktör kontak kontrolü |
HAYIR |
|
Yönetici unsur |
röle |
|
Maksimum yük akımı |
2×6A |
|
İletişim yapılandırması |
2 × NA/NK |
|
Kontak ayırma |
EVET |
|
Aktivasyonun voltaj asimetrisi |
20÷80V |
|
Minimum faz voltajı |
320V |
|
Maksimum faz voltajı |
480V |
|
Gerilim histerezisi |
5 Mayıs |
|
Kapatma gecikmesi |
1÷10 pp |
|
Güç kontrolü |
2 × LED'ler |
|
Dönüş gecikmesi |
1÷60 s. |
|
Bağlantı |
2,5 mm² vidalı terminaller |
|
Sıkma torku |
0,4 Nm |
|
Güç tüketimi |
1,6W |
|
Çalışma sıcaklığı |
-25÷40°C |
|
Boyutlar |
1 modül (18 mm) |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
|
Gerçek RMS |
EVET |
