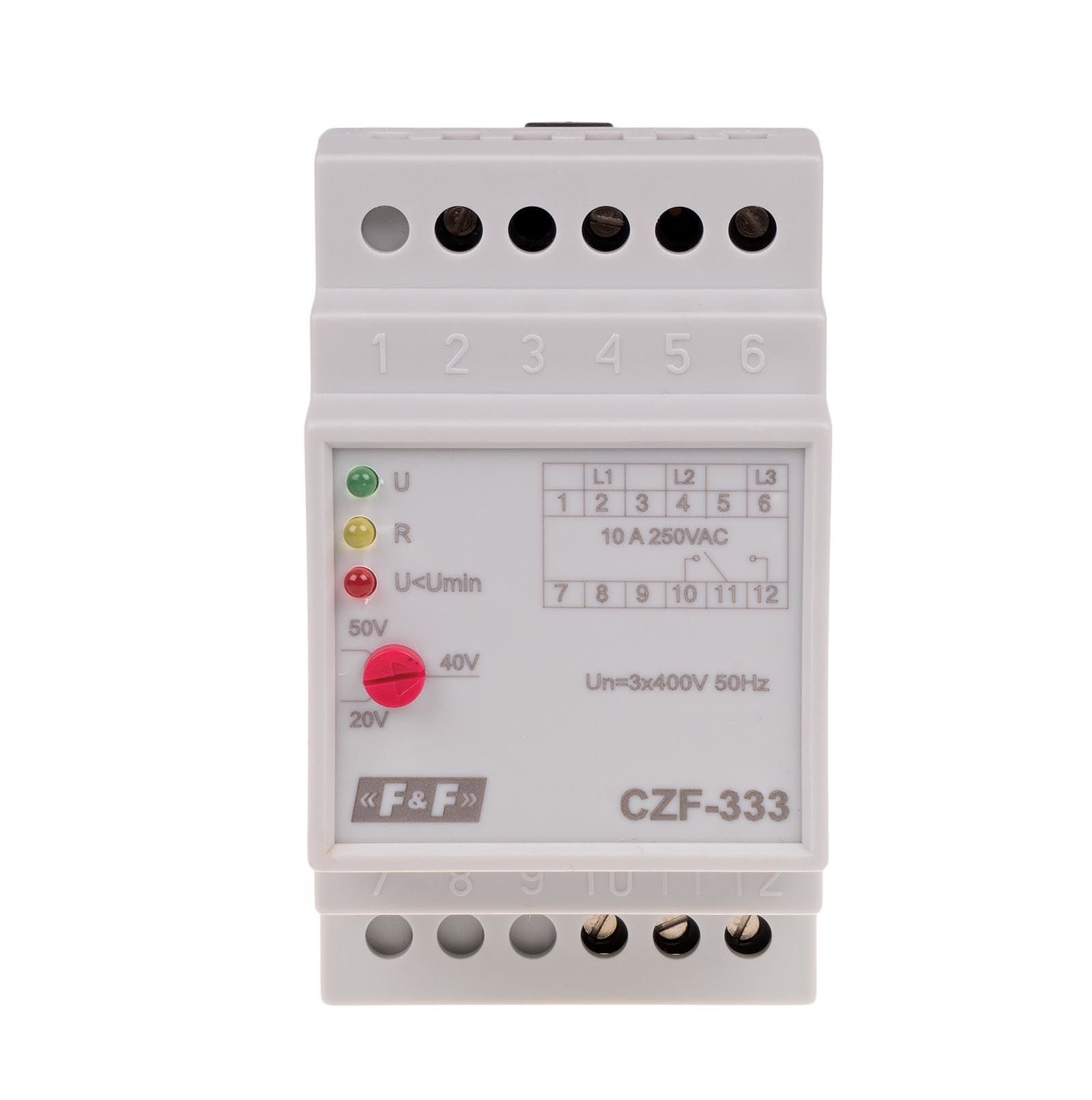

CZF-333 faz kaybı sensörü
CZF-333, 5908312593232
Ürün Açıklaması
Nötr tel olmadan.1 x NO/NC kontağı.
Simetrik ve asimetrik voltaj düşüşlerine karşı koruma sağlar. Faz kaybı sensörü, üç fazlı bir ağdan beslenen bir elektrik motorunu , motora zarar verebilecek en az bir fazda voltaj kaybı, üç fazda simetrik voltaj düşüşü veya fazlar arasındaki voltaj asimetrisi
durumunda korumak için tasarlanmıştır.
Eylem
Fazlardan en az birinde voltaj kaybı veya fazlar arasında ayarlanan eşiğin üzerindeki voltaj asimetrisi, motorun kapatılmasına neden olur. Motor ayrıca üç fazın tamamında faz-faz geriliminin simetrik olarak 320 V'un altına düşmesi durumunda da kapatılacaktır.Motor 4 saniyelik bir gecikmeyle kapatılarak motorun devreden çıkması önlenecektir. kazara, anlık bir voltaj düşüşü olması durumunda. Asimetri ayarlanan eşiğin 5 V altına düştüğünde (yani voltaj histerezisinin değeri kadar) yeniden etkinleştirme otomatik olarak gerçekleşecektir. Yukarıdaki anormalliklerde röle kontağının bağlantısı kesilir ve motor çalıştırılamaz.
Teknik Veri:
|
Besleme gerilimi |
3×400V |
|
Güç jeneratörleriyle işbirliği |
EVET |
|
Faz kaybı/dengesizlik kontrolü |
EVET |
|
Faz sırası kontrolü |
HAYIR |
|
Kontaktör kontak kontrolü |
HAYIR |
|
Yürütme öğesi |
röle |
|
Maksimum yük akımı |
10 A |
|
PIN konfigürasyonu |
1×NO/NC |
|
Kontak ayırma |
EVET |
|
Açma gerilimi asimetrisi |
20÷50V |
|
gerilim histerezisi |
5V |
|
Kapatma gecikmesi |
4 saniye |
|
Güç kontrolü |
3 × LED yeşil |
|
bağlantı |
4,0 mm² vidalı terminaller |
|
Sıkma torku |
0,5 Nm |
|
Güç tüketimi |
1,6W |
|
Çalışma sıcaklığı |
-25÷40°C |
|
boyutlar |
3 modül (52,5 mm) |
|
Kurulum |
35mm ray üzerinde |
|
güvenlik seviyesi |
IP20 |
|
TrueRMS |
HAYIR |
