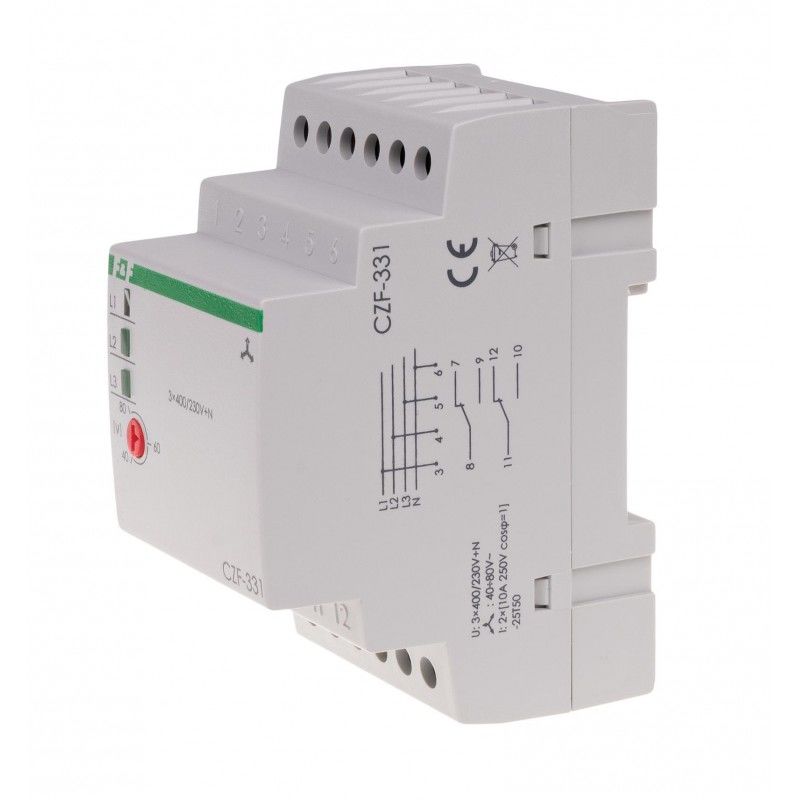

CZF-331 TRMS faz kaybı sensörü
CZF-331-TRMS, 5902431673721
Ürün Açıklaması
İki ayrı kontakla .2 x NA/NK.
Gerçek etkin voltaj değerinin ölçümü (TrueRMS)
CZF-331 TrueRMS faz kaybı sensörü, üç fazlı bir ağdan beslenen bir elektrik motorunu, en az bir fazda voltaj kaybı veya fazlar arasında voltaj asimetrisi olması durumunda korumak için tasarlanmıştır. motorun tahrip olmasına yol açabilir.
Çalışma
En az bir fazda voltaj kaybı veya fazlar arasında aktivasyon eşiğinin üzerinde voltaj asimetrisi motoru kapatacaktır. Kapanma 4 saniyelik bir gecikmeyle gerçekleşir; bu, anlık bir voltaj düşüşü sırasında motorun bağlantısının kazara kesilmesini önler. Gerilim, aktivasyon geriliminin 5 V(yani gerilim histerezis değeri kadar) otomatik olarak tekrar açılacaktırYukarıdaki anormalliklerin olması durumunda röle kontağının bağlantısı kesilir ve motor çalıştırılamaz.
DİKKAT!
İki röle anahtarı kontağının kullanılması, ek bir cihaz veya kontrollü sistem ile röle aktivasyonu hakkında bilgi veren görsel veya sesli bir sinyal sistemi (yani motorun kapatılması) bağlamanıza olanak tanır.
Sensör, gerçek etkin voltaj değerini (TrueRMS) ölçerek, aşırı derecede sorunlu bir güç kaynağı ağında çalışırken bile doğru çalışmayı garanti eder.
Teknik Veri:
|
Besleme gerilimi |
3 × 400V + N |
|
Güç jeneratörleriyle işbirliği |
HAYIR |
|
Faz kaybı/dengesizlik kontrolü |
EVET |
|
Faz sırası kontrolü |
HAYIR |
|
Kontaktör kontak kontrolü |
HAYIR |
|
Yönetici unsur |
2 × röle |
|
Maksimum yük akımı |
2 × 8 A |
|
İletişim yapılandırması |
2 × NA/NK |
|
Kontak ayırma |
EVET |
|
Aktivasyonun voltaj asimetrisi |
40÷80V |
|
Gerilim histerezisi |
5 Mayıs |
|
Kapatma gecikmesi |
4 kişi |
|
Güç kontrolü |
3 × yeşil LED |
|
Bağlantı |
4,0 mm² vidalı terminaller |
|
Sıkma torku |
0,5 nm |
|
Güç tüketimi |
1,2W |
|
Çalışma sıcaklığı |
-25÷40°C |
|
Boyutlar |
3 modül (52,5 mm) |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
|
Gerçek RMS |
EVET |
