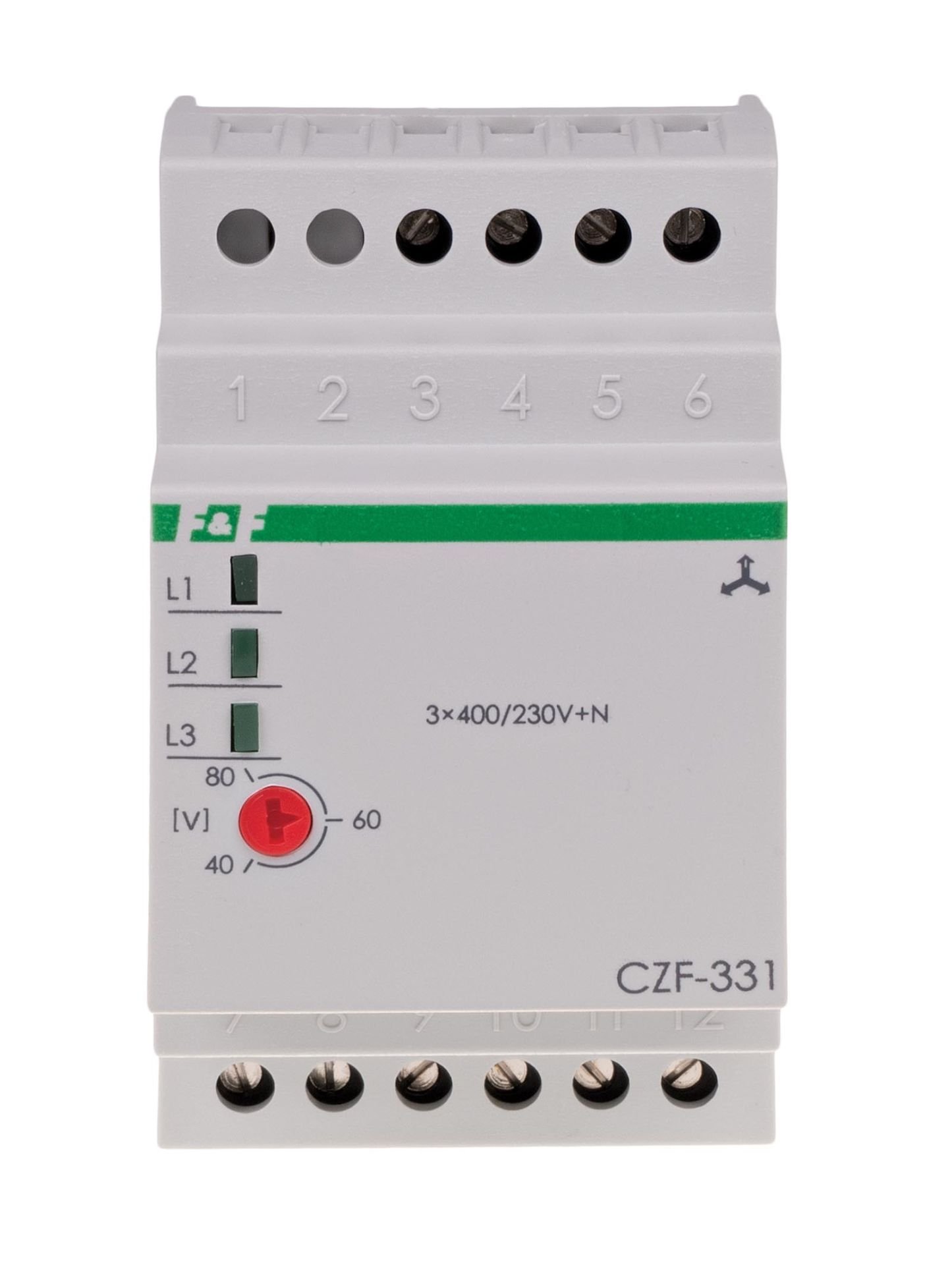

CZF-331 faz kaybı sensörü
CZF-331, 5908312593157
Ürün Açıklaması
İki ayrı kontakla .2 x NA/NK.
CZF-331 faz kaybı sensörü, motor hasarına yol açabilecek en az bir fazda voltaj kaybı veya fazlar arasında voltaj asimetrisi olması durumunda, üç fazlı bir ağdan beslenen bir elektrik motorunu korumak için tasarlanmıştır.
Eylem
Fazlardan en az birinde voltaj kaybı veya aktivasyon eşiğinin üzerindeki fazlar arasındaki voltaj asimetrisi, motorun kapatılmasına neden olacaktır. Kapatma işlemi 4 saniyelik bir gecikmeyle gerçekleştirilecektir; bu, anlık bir voltaj düşüşü durumunda motorun bağlantısının kazara kesilmesini önler. Gerilim, aktivasyon geriliminin 5 V (yani gerilim histerezisinin değeri kadar) üzerine çıktığında yeniden aktivasyon otomatik olarak gerçekleşecektir. Yukarıdaki anormalliklerde röle kontağının bağlantısı kesilir ve motor çalıştırılamaz.
DİKKAT!
Rölenin iki değiştirme kontağının kullanılması, ilave bir cihazın veya kontrollü sistemin bağlanmasına ve ayrıca rölenin etkinleştirilmesi, yani motorun kapatılması hakkında bilgi veren görsel veya sesli bir sinyal sisteminin bağlanmasına olanak tanır.
Teknik Veri:
|
Besleme gerilimi |
3×400V+K |
|
Güç jeneratörleri ile işbirliği |
HAYIR |
|
Faz kaybı/dengesizlik kontrolü |
EVET |
|
Faz sırası kontrolü |
HAYIR |
|
Kontaktör kontak kontrolü |
HAYIR |
|
Yürütme unsuru |
2 × röle |
|
Maksimum yük akımı |
2×8A |
|
PIN konfigürasyonu |
2×NO/NC |
|
Kontak ayırma |
EVET |
|
Açma gerilimi asimetrisi |
40÷80V |
|
gerilim histerezisi |
5V |
|
Kapatma gecikmesi |
4 saniye |
|
Güç kontrolü |
3 × LED yeşil |
|
bağlantı |
4,0 mm² vidalı terminaller |
|
Sıkma torku |
0,5 Nm |
|
Güç tüketimi |
1,2 W |
|
Çalışma sıcaklığı |
-25÷40°C |
|
boyutlar |
3 modül (52,5 mm) |
|
Kurulum |
35mm ray üzerinde |
|
güvenlik seviyesi |
IP20 |
|
TrueRMS |
HAYIR |
