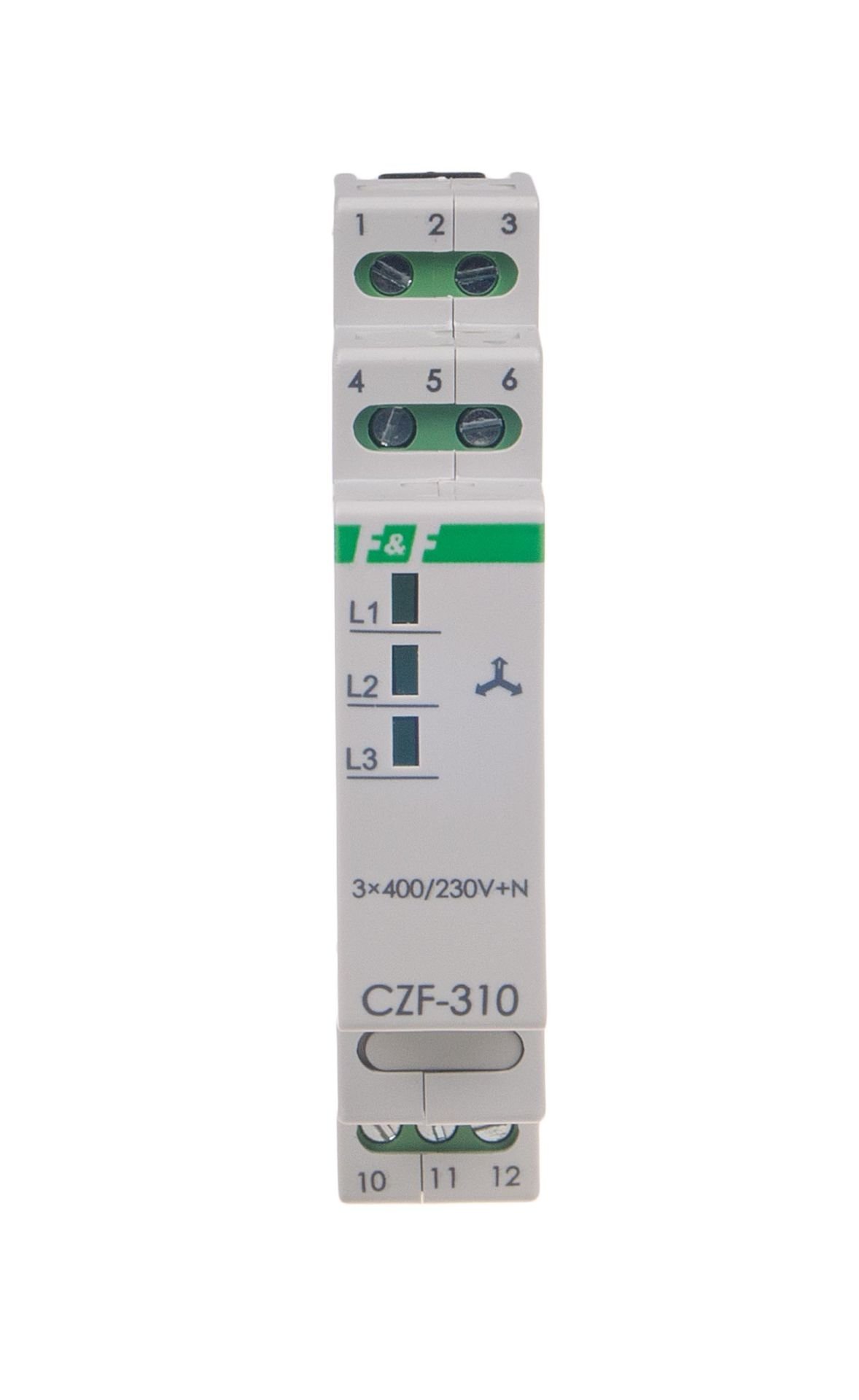

CZF-310 faz kaybı sensörü
CZF-310, 5908312593126
Ürün Açıklaması
Sabit voltaj asimetri eşiği ile .1 x NO/NC kontağı.
CZF-310 faz kaybı sensörü, üç fazlı bir ağdan beslenen bir elektrik motorunu, motora zarar verebilecek en az bir fazda voltaj kaybı veya fazlar arasındaki voltaj asimetrisi durumunda korumak için kullanılır.
Motor koruması. CZF-310 faz kaybı sensörünün çalışması
Fazlardan en az birinde voltaj kaybı olduğunda veya fazlar arasında aktivasyon eşiğinin üzerinde voltaj asimetrisi olduğunda motor kapatılacaktırKapatma işlemi 4 saniyelik bir gecikmeyle gerçekleşir; bu, anlık bir voltaj düşüşü durumunda motorun bağlantısının kazara kesilmesini önler. Gerilim, aktivasyon geriliminin 5 V (yani gerilim histerezisinin değeri kadar) üzerine çıktığında yeniden aktivasyon otomatik olarak gerçekleşecektir. Yukarıdaki anormalliklerde röle kontağının bağlantısı kesilir ve motor çalıştırılamaz.
Teknik Veri:
|
Besleme gerilimi |
3×400V+K |
|
Güç jeneratörleriyle işbirliği |
HAYIR |
|
Faz kaybı/dengesizlik kontrolü |
EVET |
|
Faz sırası kontrolü |
HAYIR |
|
Kontaktör kontak kontrolü |
HAYIR |
|
Yürütme öğesi |
röle |
|
Maksimum yük akımı |
10 A |
|
PIN konfigürasyonu |
1×NO/NC |
|
Kontak ayırma |
EVET |
|
Açma gerilimi asimetrisi |
55V |
|
gerilim histerezisi |
5V |
|
Kapatma gecikmesi |
4 saniye |
|
Güç kontrolü |
3 × LED yeşil |
|
bağlantı |
2,5 mm² vidalı terminaller |
|
Sıkma torku |
0.4Nm |
|
Güç tüketimi |
0,56 W |
|
Çalışma sıcaklığı |
-25÷40°C |
|
boyutlar |
1 modül (18 mm) |
|
Kurulum |
35mm ray üzerinde |
|
güvenlik seviyesi |
IP20 |
|
TrueRMS |
HAYIR |
