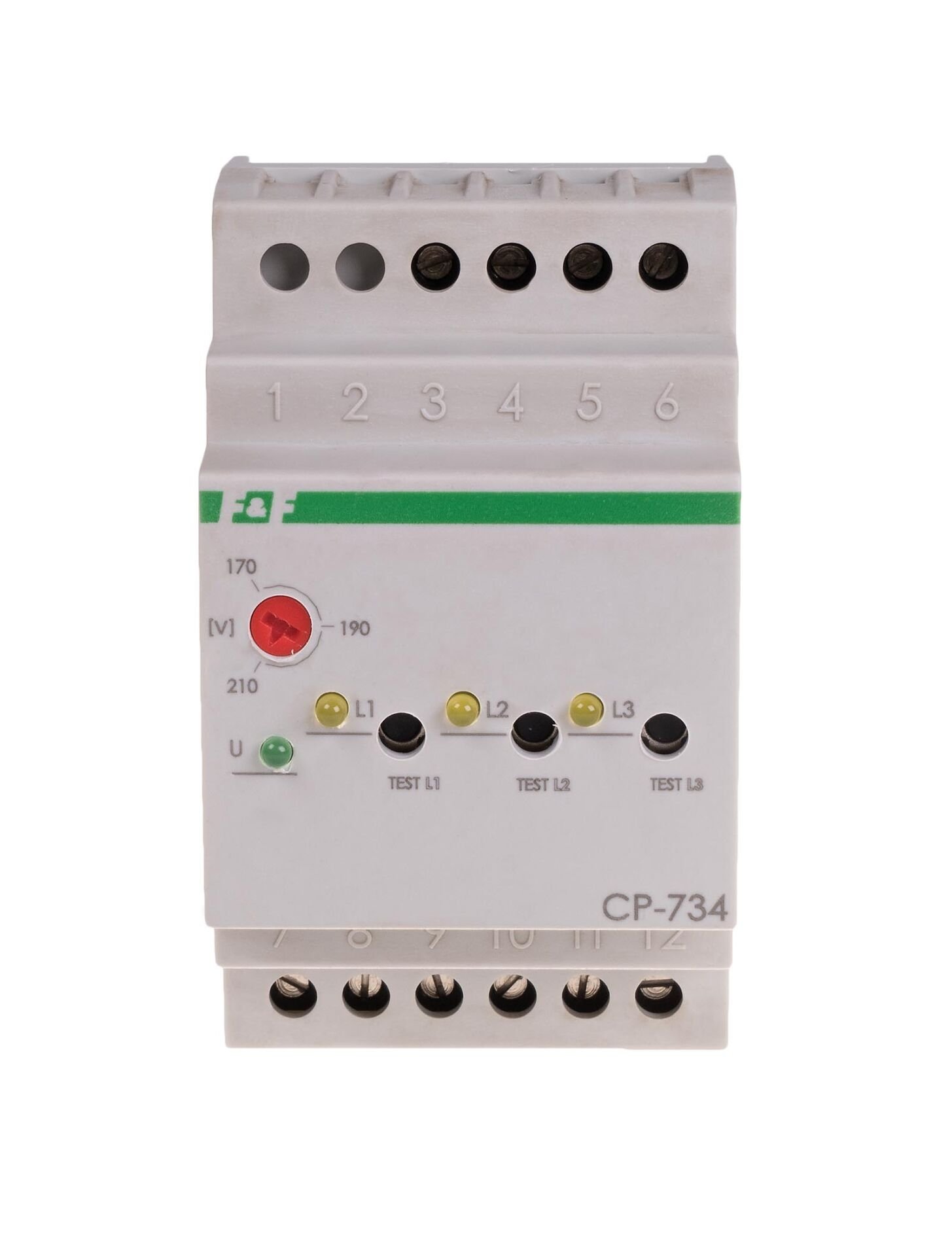

CP-734 gerilim rölesi
Sipariş dizini: CP-734, EAN13:5908312591337
Ürün Açıklaması
Üç fazlı gerilim rölesi.
düşük voltaj
3×1NO kontak. CP-734 gerilim rölesi , üç fazlı bir şebekenin
gerilimini kontrol etmek ve alıcıları ayarlanan değerin altındaki bir gerilim düşüşünün etkilerine karşı korumak için kullanılır.
Gerilim rölesi kullanma
CP-734 üç fazlı gerilim rölesi, BMS veya PLC kurulumlarında üç fazlı güç kaynağı şebekesindeki düzensizlikler hakkında bilgi vermek için kullanılır.
Çalışma
Rölenin güç kaynağıyeşil U LED'i ile gösterilir.Uygun şebeke gerilimleri, devrede her fazın (kapalı röle kontakları) sarı L1, L2 ve L3 LED'leri ile gösterilir. Bir fazdaki voltajın azalması veya ayarlanan aktivasyon voltajı eşiğinin altına düşmesi, bu faza karşılık gelen röle kontağının açılmasına neden olur (bu fazın devresindeki sarı LED sönüktür). Fazdaki gerilim geri döndükten veya gerilim ayarlanan eşiğin 5V üzerine çıktıktan sonra (yani gerilim histerezis değeri kadar) kontak otomatik olarak etkinleştirilecektir.
TEST (aktivasyon simülasyonu)
Belirli bir fazın devresinde TEST anlık düğmesine basıldığında, düğme basılı tutulduğu sürece bu faza karşılık gelen kontak açılır.
Teknik Veri:
|
Tip |
üç faz |
|
Besleme gerilimi |
3×(50÷450V)+N |
|
Zaman kilidi |
HAYIR |
|
Güç jeneratörleriyle işbirliği |
EVET |
|
Yönetici unsur |
3 × röle |
|
Maksimum yük akımı |
3×8A |
|
PIN konfigürasyonu |
3 x HAYIR* |
|
Kontak ayırma |
EVET |
|
Güç kontrolü |
4 × LED'ler |
|
Açma voltajı - ayarlanabilir |
170÷210V |
|
Dönüş gerilimi histerezisi |
5V |
|
Dönüş zamanı |
1,5 saniye |
|
Açma süresi |
0,5s |
|
bağlantı |
4,0mm² vidalı terminaller |
|
Sıkma torku |
0,5 Nm |
|
Güç tüketimi |
0,8W |
|
Çalışma sıcaklığı |
-20÷50°C |
|
Boyutlar |
3 modül (52,5 mm) |
|
Kurulum |
35mm ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
* Enerjisiz durumda (güç yok), röle kontakları açıktır. Cihaza güç verildikten ve her bir fazda doğru gerilim ile röle kontakları kapatılır. Fazlardan birinde gerilim kaybı (veya ayarlanan eşiğin altına düşme) bu faza karşılık gelen röle kontağının açılmasına neden olur.
