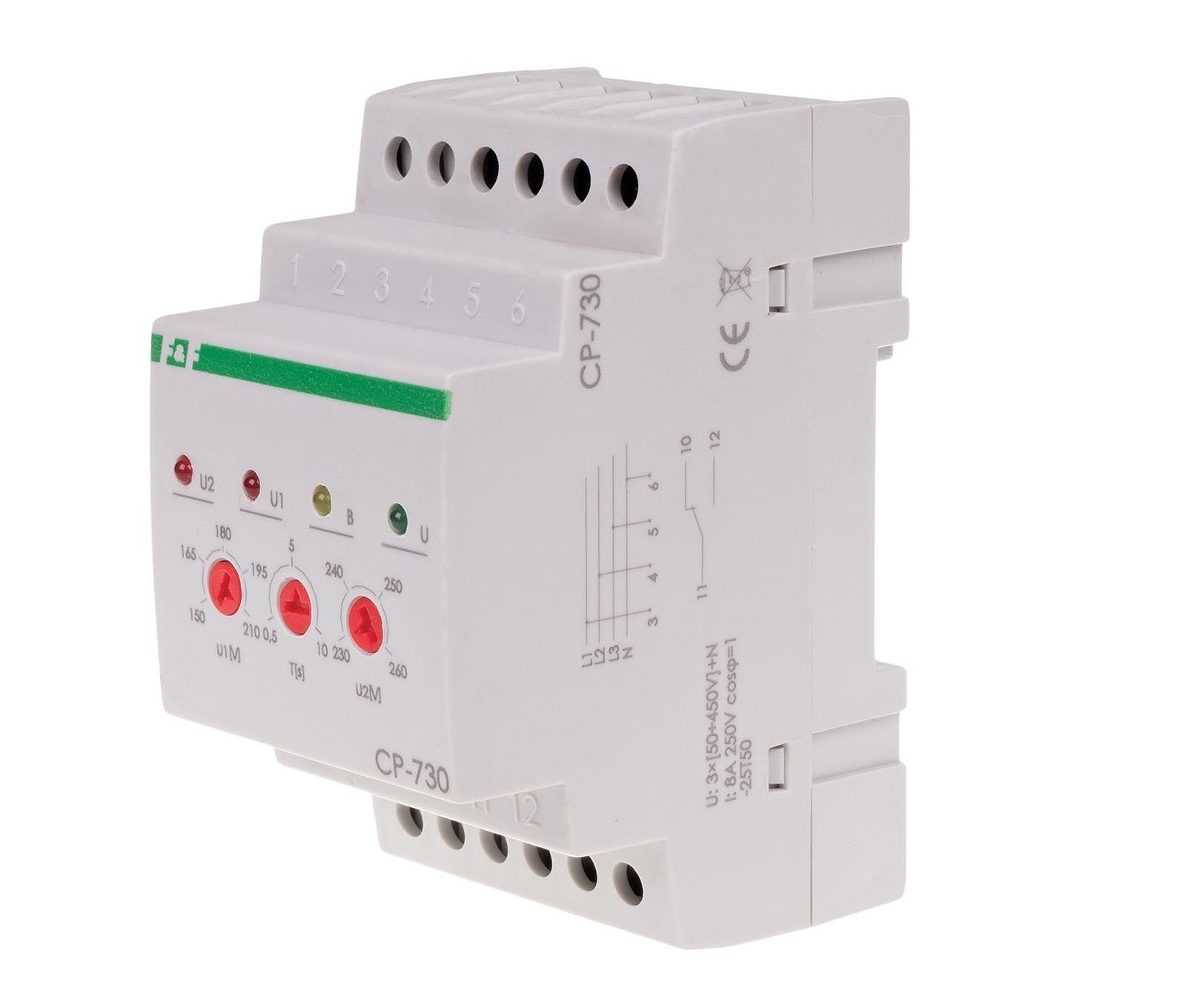

F&F CP-730 gerilim rölesi

Sipariş dizini: CP-730, EAN13:5908312597308

Ürün Açıklaması

Üç fazlı gerilim rölesi.
Zaman kilidi ile. CP-730

gerilim rölesi, üç fazlı bir şebekenin gerilimini kontrol etmek ve üç fazlı bir alıcıyı , gerilimin ayarlanan değerlerin ötesinde artması veya azalmasının etkilerine karşı korumak için kullanılır.

Çalışma
Potansiyometreler , her üç faz için alt (U1) ve üst (U2) voltaj eşiklerini ayarlamak için kullanılır . Bu sözde Rölenin çalışmasına neden olmayan faz gerilimi değişikliklerinin meydana gelebileceği gerilim penceresi . Alıcının doğru voltajı sarı LED ile gösterilir (kontak kapalı kalır, konum 11-12). Faz voltajının fazlardan birinde ayarlanan voltaj eşiklerinin üstünde veya altında değiştirilmesi rölenin çalışmasına neden olur.(kontak açıklığı, konum 11-10). Ayarlanan U1 değerinin altındaki bir fazdaki voltaj düşüşü kırmızı LED (U1) ile bildirilir. Ayarlanan U2 değerinin üzerindeki bir fazdaki voltaj artışı, kırmızı LED (U2) ile bildirilir. Uygun voltaj geri geldikten sonra kontağın yeniden kapanması otomatik olarak gerçekleşecektir. Potansiyometre T, alt eşik U1 için aktivasyon süresini ayarlamak için kullanılır; bu, U1 ayarının altındaki voltaj değerini aştıktan sonra kontağın ayarlanan gecikme ile açılacağı anlamına gelir.




Dikkat!

CP-730 üç fazlı gerilim rölesi, 450 V~'a kadar gerilimle beslenebilir. Bu, voltaj izin verilen standartları aştığında bile alıcının etkili bir şekilde korunmasını sağlar. Cihaz, güç kaynağının polaritesini değiştirmeye karşı korumalıdır - rölenin hasar görmesine ("yanmasına") neden olmaz.
Şebekedeki dengesiz voltajın ve besleme voltajının voltaj penceresinin ayarlanan eşik değerlerinin (1 dakikada en az 10 kez) ötesinde sık sık değişmesinin bir sonucu olarak, röle 10 dakika bloke edilir (kontak 11-10 konumunda kalır) ). Bu, bağlı yükün çok sık açılıp kapanmasını önler. Kilit durumu sarı LED ile belirtilir.
