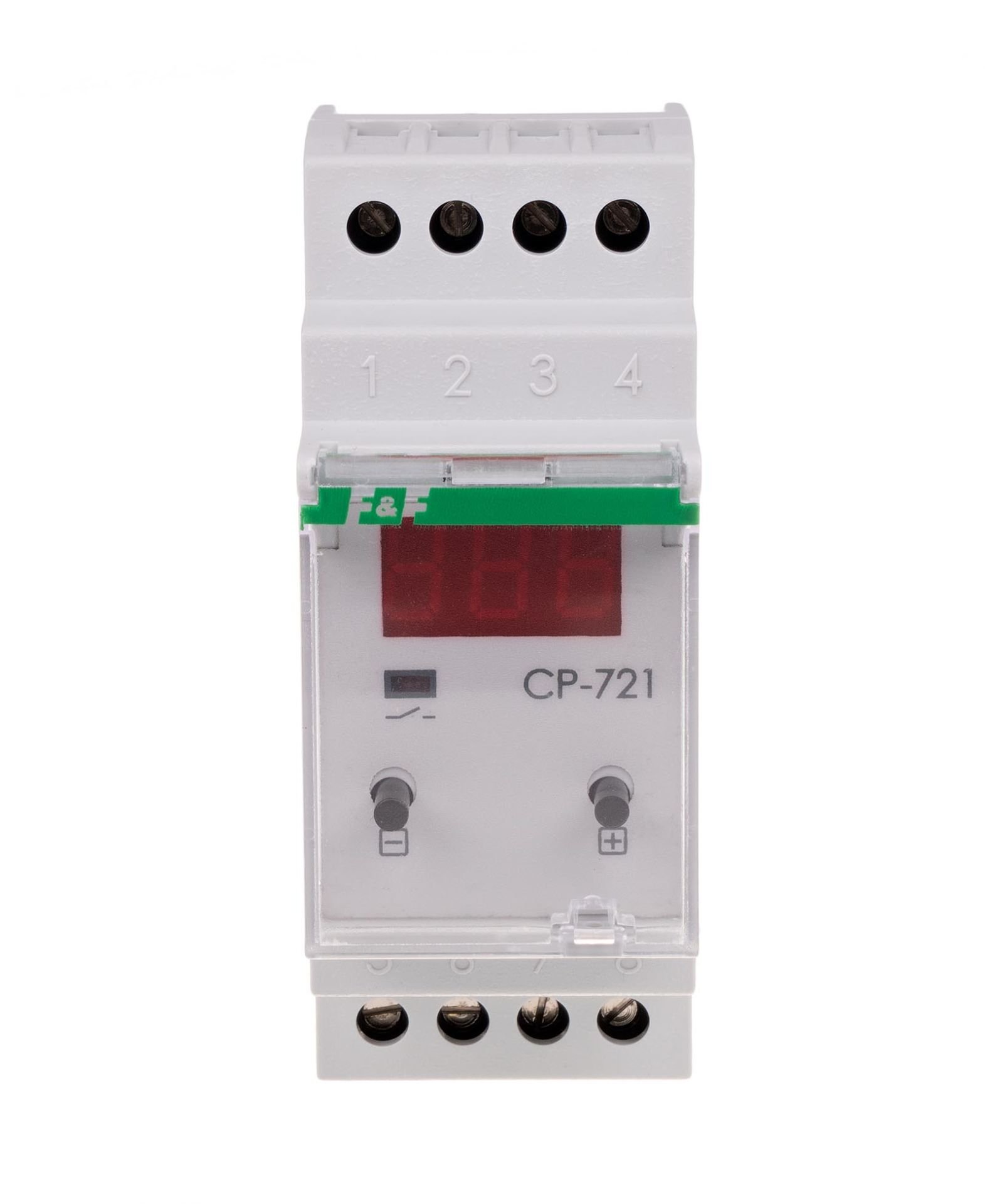

CP-721 gerilim rölesi
CP-721, 5908312594932
Ürün Açıklaması
Tek fazlı gerilim rölesi .programlanabilir
CP-721 gerilim rölesi, tek fazlı bir ağın gerilimini kontrol eder . Bağlı olan tek fazlı alıcıyı set değerlerinin üzerine çıkan gerilim artış veya düşüşlerinin etkilerine karşı korur.
Tek fazlı gerilim rölesi CP-721'in işlevleri
- Gerilim penceresi ayarı (UL ve UH eşikleri)
- UL ve UH eşikleri aşıldığında açma sürelerinin ayrı ayarlanması
- Dönüş zamanı ayarı
- Şebeke gerilim değerinin sürekli gösterimi
- Doğru şebeke geriliminin ve kontak kapamasının sinyalizasyonu
Çalıştırma
Çalışma modunda, ekran o anda ölçülen voltajın
değerini gösterir . Kullanıcı tarafından ayarlanan alt (UL) ve üst ( UH ) voltaj eşikleri sözde voltajı belirler. voltaj penceresi. Limitleri dahilinde, besleme geriliminde rölenin çalışmasına neden olmayan değişiklikler meydana gelebilir . Doğru besleme gerilimi ile röle kontağı kapalı kalır. Besleme gerilimini ayarlanan gerilim eşiklerinin üstüne veya altına değiştirmek, kontağı ayarlanan zaman gecikmesiyle açacaktır. Kontağın kapatıldığı, kırmızı LED diyotun yanmasıyla belirtilir. Voltaj değeri aşıldığında
UH ve UL eşik değerlerinden 5 V üzerinde ise ekranda değerin puls atması ile gösterilir.
Röle kontağının yeniden bağlanması otomatik olarak gerçekleşecektir . Ancak yalnızca , ayarlanan kurtarma süresi boyunca ayarlanan UH ve UL eşik değerlerinden 5 V'luk sürekli bir voltaj değeri korunduğunda .
CP-721 programlanabilir gerilim rölesi, 450 V~'a kadar gerilimle beslenebilir. Bu, voltaj izin verilen standartları aştığında bile alıcının etkili bir şekilde korunmasını sağlar. Cihaz , güç kaynağının polaritesini değiştirmeye karşı korumalıdır - rölenin hasar görmesine ("yanmasına") neden olmaz.
Teknik Veri:
|
Tip |
Tek aşama |
|
Besleme gerilimi |
150÷450VAC |
|
Zaman kilidi |
HAYIR |
|
Güç jeneratörleri ile işbirliği |
EVET |
|
Çıkış yük kapasitesi (AC-1) |
2x8A |
|
Yürütme öğesi |
2 × röle |
|
PIN konfigürasyonu |
2×NO/NC |
|
Kontak ayırma |
EVET |
|
İletişim durumu göstergesi |
kırmızı LED |
|
görüntülemek |
3 × segment LED'i 5 × 9 mm |
|
Ayar doğruluğu |
1V |
|
Ölçüm doğruluğu |
±1V |
|
Açma voltajı eşikleri / adım - daha düşük UL |
150÷210V / 1V |
|
Açtırma voltajı eşikleri / atlama - üst UH |
230÷260V / 1V |
|
UL/UH için dönüş gerilimi histerezisi |
5V |
|
Açma süresi / adım - UL eşiği için |
2÷10s / 1s |
|
Açma süresi / adım - UH eşiği için |
0.1÷1s / 0.1s |
|
UL/UH için dönüş zamanı |
2 saniye÷9,5 dakika |
|
bağlantı |
4,0 mm² vidalı terminaller |
|
Sıkma torku |
0,5 Nm |
|
Güç tüketimi |
0,8 W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
boyutlar |
2 modül (35mm) |
|
Kurulum |
35mm ray üzerinde |
|
güvenlik seviyesi |
IP20 |
