Fotovoltaiklerde gerilim rölesi

Fotovoltaik sistemdeki gerilim rölesi:

• invertörün kapanmasını önler
• Ev tesisatında otomatik elektrik tüketimini artırır.

CP-721-FPV gerilim rölesi nasıl çalışır ?

Ayarlanan gerilim seviyesinin aşılmasının algılanması durumunda çıkış rölesi aktif hale gelecektir. Bunun yardımıyla ek bir alıcıyı (örneğin kombi) açabilirsiniz. Bu sayede ev tesisatında otomatik enerji tüketimini arttırıyoruz. Çok yüksek şebeke voltajı nedeniyle PV invertörün kapanma riski de azalır.

Tek fazlı gerilim rölesi CP-721-FPV'nin işlevleri

• Çıkış devresi voltaj aşıldığında açılır, voltaj düştüğünde kapatılır;
• Aktivasyon voltajının hassas ayarı;
• Rölenin açılıp kapatılmasında programlanabilir gecikme;
• Rölenin kapatılmasının programlanabilir voltaj histerezisi;
• 16 A'ya kadar doğrudan yük kontrolü;
• Akım voltajı kontrolü için LED ekran.

Çalıştırma

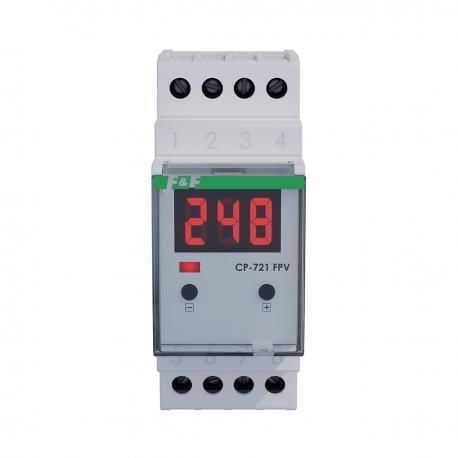

CP-721-FPV
rölesi sürekli olarak besleme ağındaki voltajı izler . Ölçülen voltaj değeri cihazın ön kısmındaki ekranda görülebilmektedir. Gerilim değeri ayarlanan Uon düzeyini aştığında gerilimin aşılma süresi başlar. Ayarlanan ton değerinden daha uzun sürerse dahili röle devreye girer. Rölenin etkinleştirildiği sarı LED göstergesiyle bildirilir. Ekranın altında bulunur. Rölenin kapatılmasının koşulu, tof parametresinde ayarlanan süre boyunca şebeke geriliminin ( Uon - hys ) belirlenen değerin altında kalmasıdır .



Röle çalışma şeması aşağıdaki şekilde gösterilmiştir.

Röle, cihazın içindeki güvenli sıcaklığın aşılmasına karşı onu koruyan bir termal korumaya sahiptir.
Normal çalışma moduna dönmenin koşulu:
– Muhafazanın içindeki sıcaklığın güvenli bir seviyeye indirilmesi,
– Sıcaklığın düşmesinin üzerinden 10 dakika geçmiş olması. Bu, hata mesajının ve alarmın temizlenmesine kalan sürenin dönüşümlü olarak görüntülenmesiyle bildirilir.
