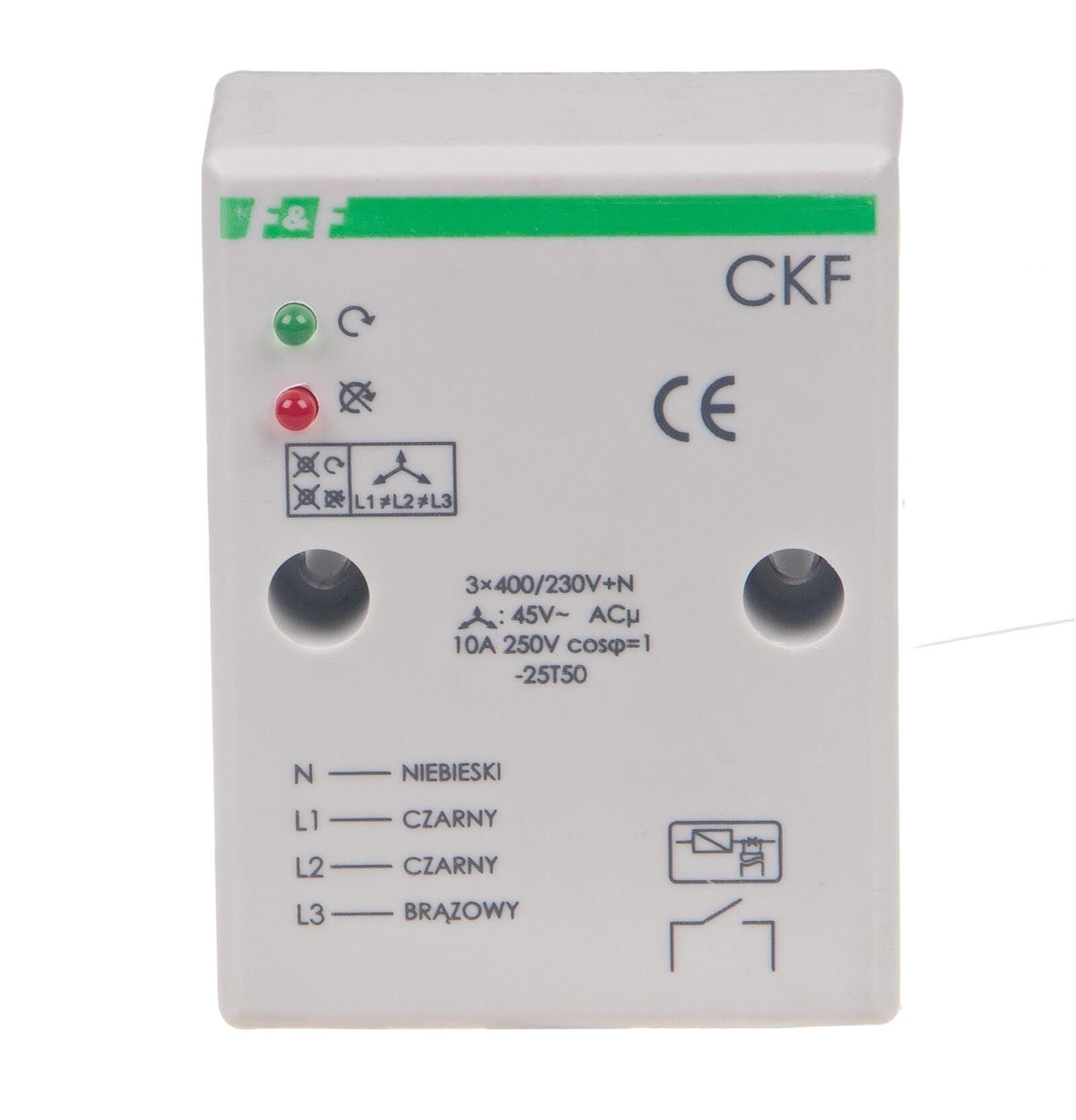

CKF faz sırası ve faz kaybı sensörü
CKF, 5908312593027
Ürün Açıklaması
Sabit voltaj asimetri eşiği ile .1 x NO kontak
Faz sırası ve faz kaybı sensörü, üç fazlı bir şebekeden beslenen elektrik motorlarını, motora zarar verebilecek en az bir fazda gerilim kaybı veya fazlar arasında gerilim asimetrisi oluşması durumunda korumak ve fazın yönünü korumak için tasarlanmıştır. Sensörün önünde faz değişimi olması durumunda motor dönüşü.
Eylem
Fazlardan en az birinde voltaj kaybı veya aktivasyon eşiğinin üzerindeki fazlar arasındaki voltaj asimetrisi, motorun kapatılmasına neden olacaktır. Kapatma işlemi 4 saniyelik bir gecikmeyle gerçekleştirilecektir; bu, anlık bir voltaj düşüşü durumunda motorun bağlantısının kazara kesilmesini önler. Gerilim, aktivasyon geriliminin 5 V (yani gerilim histerezisinin değeri kadar) üzerine çıktığında yeniden aktivasyon otomatik olarak gerçekleşecektir. Yukarıdaki anormalliklerle motoru çalıştırmak imkansızdır. Sensör önündeki fazların sırasının değişmesi ve motorun dönüş yönünün istenmeyen şekilde değişmesi durumunda sensör, motorun çalıştırılmasına izin vermeyecektir. Doğru faz sırasının geri gelmesinden sonra yeniden etkinleştirme mümkündür.
Teknik Veri:
Besleme gerilimi
|
3×400V+K
|
Güç jeneratörleriyle işbirliği
|
HAYIR
|
Faz kaybı/dengesizlik kontrolü
|
EVET
|
Faz sırası kontrolü
|
EVET
|
Kontaktör kontak kontrolü
|
HAYIR
|
Yürütme öğesi
|
röle
|
Maksimum yük akımı
|
10 A
|
PIN konfigürasyonu
|
1× HAYIR
|
Kontak ayırma
|
EVET
|
Açma gerilimi asimetrisi
|
45V
|
gerilim histerezisi
|
5V
|
Kapatma gecikmesi
|
4 saniye
|
Güç kontrolü
|
2 × LED'ler
|
bağlantı
|
OMY 4×1mm²; 2×0,75mm², uzunluk: 0,5m
|
Güç tüketimi
|
1,6W
|
Çalışma sıcaklığı
|
-25÷40°C
|
boyutlar
|
51×67×26mm (±1mm)
|
Kurulum
|
yüzeye monte
|
güvenlik seviyesi
|
IP20
|
TrueRMS
|
HAYIR
|
