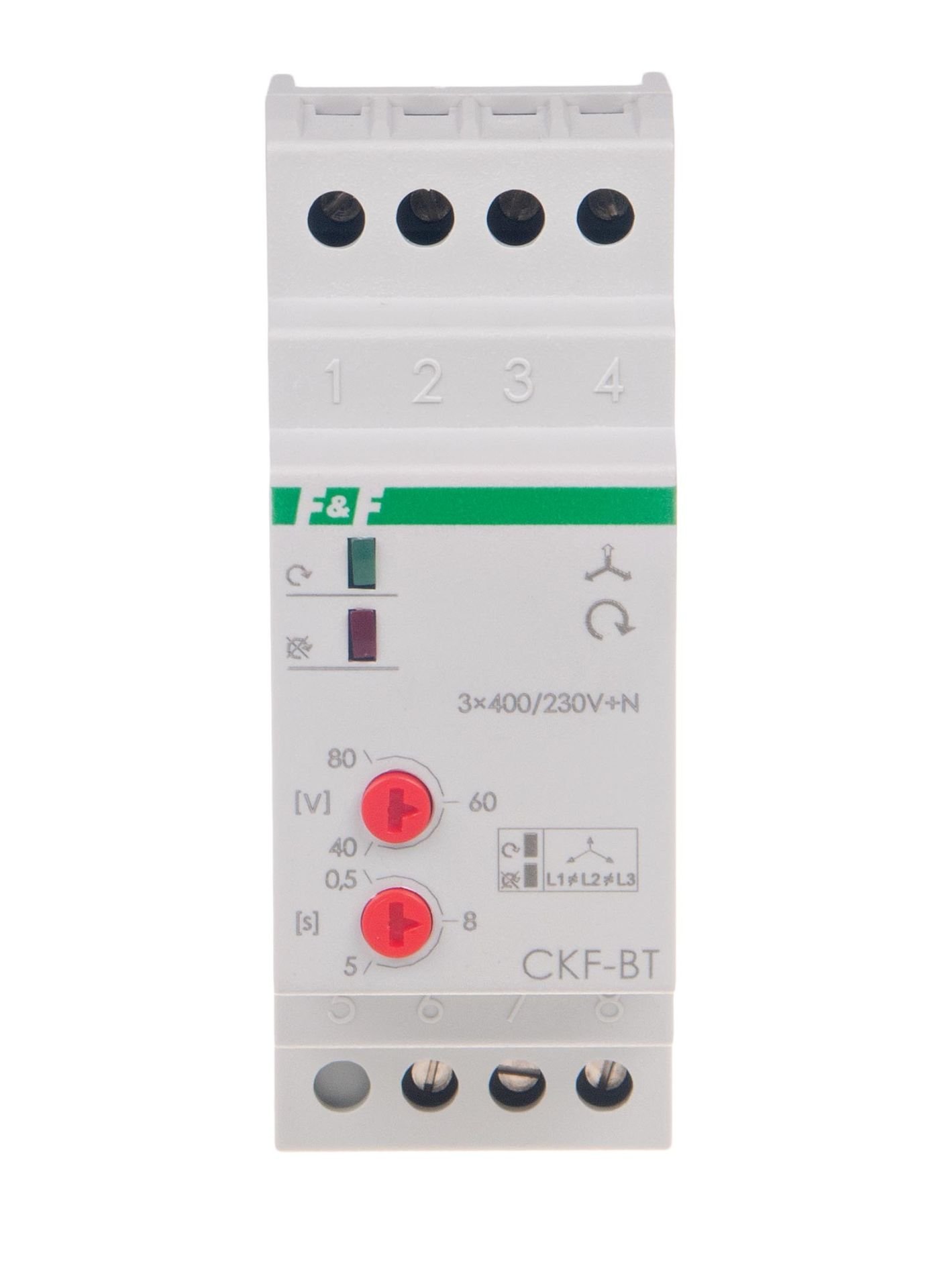

CKF-BT faz sırası ve faz kaybı sensörü
CKF-BT, 5908312592488
Ürün Açıklaması
CKF-BT ayarlanabilir aktivasyon süresine sahip faz sırası ve faz hatası sensörü .1NA/NK kontak.
Faz sırası ve faz kaybı sensörü, üç fazlı bir ağdan beslenen elektrik motorlarını, en az bir fazda voltaj arızası veya fazlar arasında voltaj asimetrisi olması durumunda hasara karşı korumak için tasarlanmıştır. Ayrıca sensörün önünde faz değişimi olması durumunda motorun dönüş yönünü de korur.
Eylem
Fazlardan en az birinde voltaj kaybı veya aktivasyon eşiğinin üzerindeki fazlar arasındaki voltaj asimetrisi, motorun kapatılmasına neden olacaktır. Kapanma, anlık bir voltaj düşüşü durumunda motorun bağlantısının kazara kesilmesini önleyen, ayarlanmış bir gecikmeyle gerçekleşir. Gerilim, aktivasyon geriliminin 5 V (yani gerilim histerezisinin değeri kadar) üzerine çıktığında yeniden aktivasyon otomatik olarak gerçekleşecektir. Yukarıdaki anormalliklerle motoru çalıştırmak imkansızdır. Sensör önündeki fazların sırasının değişmesi ve motorun dönüş yönünün istenmeyen şekilde değişmesi durumunda sensör, motorun çalıştırılmasına izin vermeyecektir. Doğru faz sırasının geri gelmesinden sonra yeniden etkinleştirme mümkündür.
Teknik Veri:
|
Besleme gerilimi |
3×400V+K |
|
Güç jeneratörleriyle işbirliği |
HAYIR |
|
Faz kaybı/dengesizlik kontrolü |
EVET |
|
Faz sırası kontrolü |
EVET |
|
Kontaktör kontak kontrolü |
HAYIR |
|
Yürütme öğesi |
röle |
|
Maksimum yük akımı |
10 A |
|
PIN konfigürasyonu |
1×NO/NC |
|
Kontak ayırma |
EVET |
|
Açma gerilimi asimetrisi |
40÷80V |
|
gerilim histerezisi |
5V |
|
Kapatma gecikmesi |
0,5÷5 sn |
|
Güç kontrolü |
2 × LED'ler |
|
bağlantı |
4,0 mm² vidalı terminaller |
|
Sıkma torku |
0,5 Nm |
|
Güç tüketimi |
1,6W |
|
Çalışma sıcaklığı |
-25÷40°C |
|
boyutlar |
2 modül (35mm) |
|
Kurulum |
35mm ray üzerinde |
|
güvenlik seviyesi |
IP20 |
|
TrueRMS |
HAYIR |
