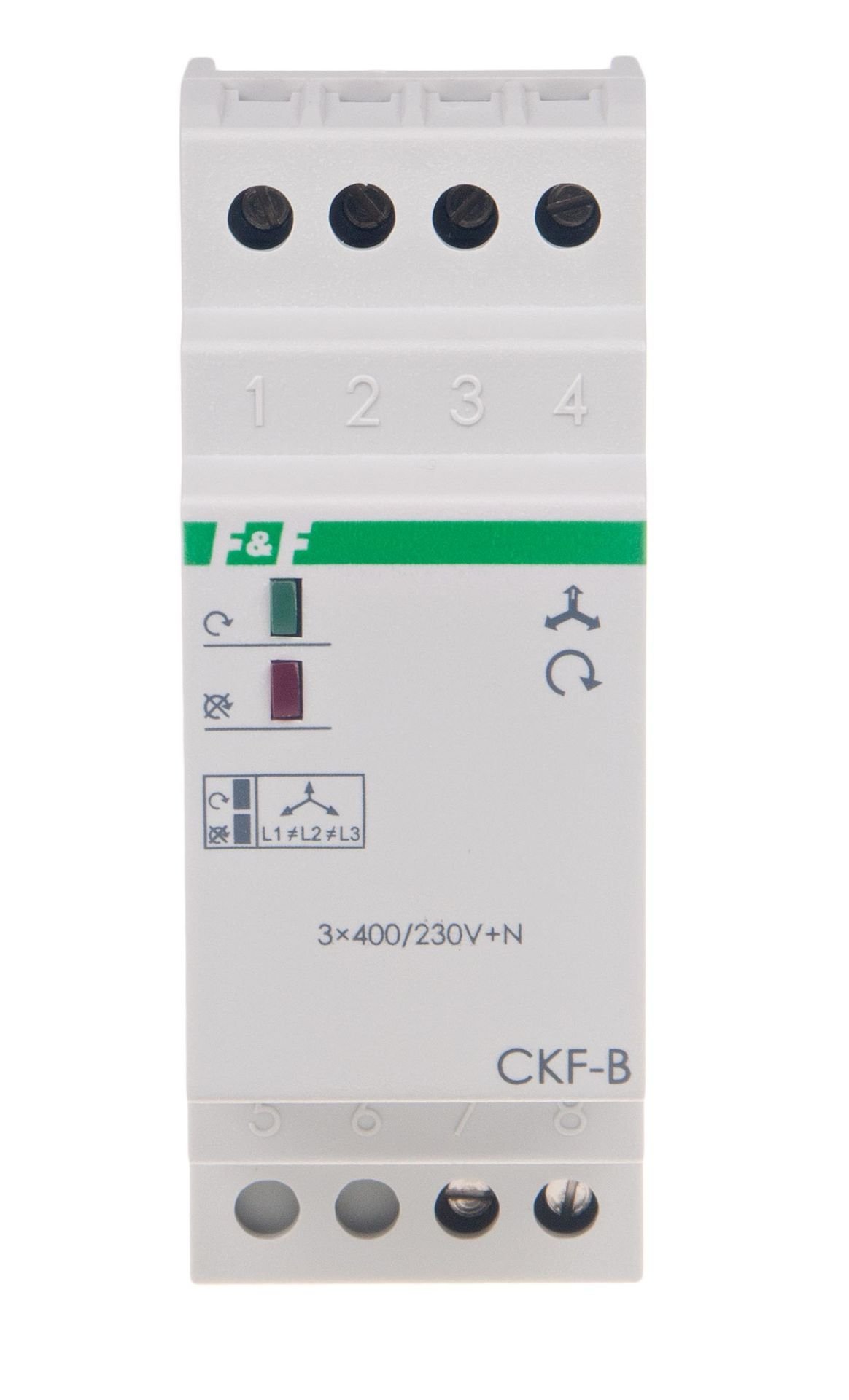

CKF-B faz sırası ve faz kaybı sensörü
CKF-B, 5908312593058
Ürün Açıklaması
Sabit voltaj asimetri eşiğiyle.1 x NO kontak
Faz sırası ve faz kaybı sensörü, en az bir fazdaki voltaj arızalandığında veya fazlar arasında motora zarar verebilecek bir voltaj asimetrisi olduğunda, üç fazlı bir ağdan beslenen elektrik motorlarını korumak için tasarlanmıştır. Faz sırası ve faz hatası sensörü, sensörün önünde faz değişimi olması durumunda motorun dönüş yönünü de korur .
Eylem
Fazlardan en az birinde voltaj kaybı veya aktivasyon eşiğinin üzerindeki fazlar arasındaki voltaj asimetrisi, motorun kapatılmasına neden olacaktır. Kapatma işlemi 4 saniyelik bir gecikmeyle gerçekleştirilecektir; bu, anlık bir voltaj düşüşü durumunda motorun bağlantısının kazara kesilmesini önler. Gerilim, aktivasyon geriliminin 5 V (yani gerilim histerezisinin değeri kadar) üzerine çıktığında yeniden aktivasyon otomatik olarak gerçekleşecektir. Yukarıdaki anormalliklerle motoru çalıştırmak imkansızdır. Sensör önündeki fazların sırasının değişmesi ve motorun dönüş yönünün istenmeyen şekilde değişmesidurumunda sensör, motorun çalıştırılmasına izin vermeyecektir. Doğru faz sırasının geri gelmesinden sonra yeniden etkinleştirme mümkündür.
Teknik Veri:
|
Besleme gerilimi |
3×400V+K |
|
Güç jeneratörleriyle işbirliği |
HAYIR |
|
Faz kaybı/dengesizlik kontrolü |
EVET |
|
Faz sırası kontrolü |
EVET |
|
Kontaktör kontak kontrolü |
HAYIR |
|
Yürütme öğesi |
röle |
|
Maksimum yük akımı |
10 A |
|
PIN konfigürasyonu |
1× HAYIR |
|
Kontak ayırma |
EVET |
|
Açma gerilimi asimetrisi |
55V |
|
gerilim histerezisi |
5V |
|
Kapatma gecikmesi |
4 saniye |
|
Güç kontrolü |
2 × LED'ler |
|
bağlantı |
4,0 mm² vidalı terminaller |
|
Sıkma torku |
0,5 Nm |
|
Güç tüketimi |
1,6W |
|
Çalışma sıcaklığı |
-25÷40°C |
|
boyutlar |
2 modül (35mm) |
|
Kurulum |
35mm ray üzerinde |
|
güvenlik seviyesi |
IP20 |
|
TrueRMS |
HAYIR |
