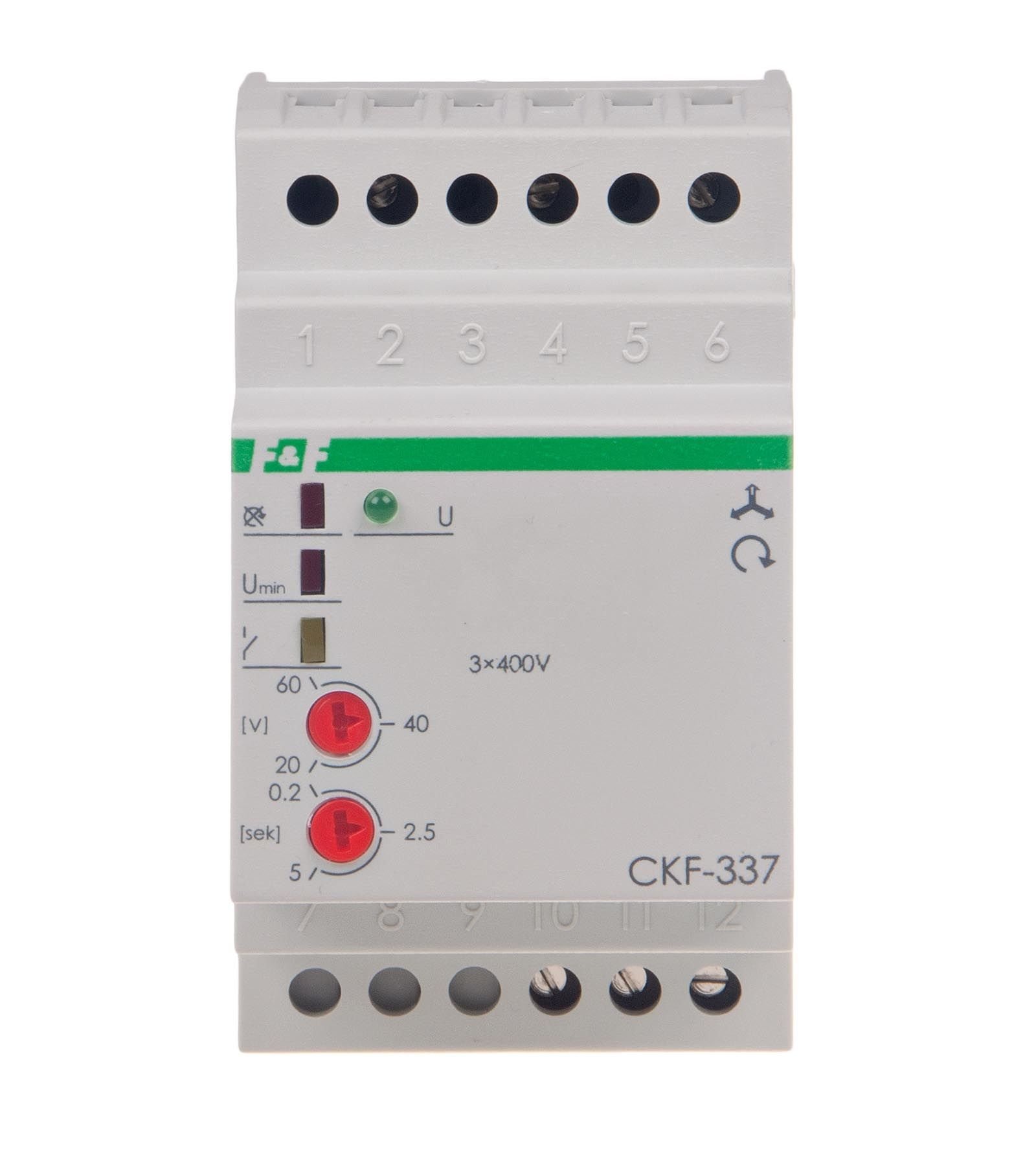

CKF-337 faz sırası ve faz kaybı sensörü
CKF-337, 5908312593225
Ürün Açıklaması
Nötr tel olmadan. 1 x NO/NC kontağı.CKF-337 faz sırası ve faz hatası sensörü, simetrik ve asimetrik voltaj düşüşlerine karşı koruma sağlar.
Faz sırası ve faz kaybı sensörü, üç fazlı bir ağdan beslenen elektrik motorlarını, tahrip olma tehlikesi olan durumlarda korur. Bunlar en az bir fazda gerilim azalması, üç fazda simetrik gerilim düşmesi veya fazlar arasında gerilim asimetrisi gibi durumlardır. Faz sırası ve faz kaybı sensörleri, sensörün önünde faz sırası değişikliği olması durumunda dönme yönünü de korur.
CKF-337 faz sırası ve kayıp sensörünün çalışması
Fazlardan en az birinde gerilim kaybı veya fazlar arasında ayarlanan eşiğin üzerinde gerilim asimetrisi motorun kapanmasına neden olacaktır. Her üç fazda da faz-faz gerilimi 320 V'un altına düşerse motor, kullanıcı tarafından belirlenen bir gecikmeyle (0,2÷5 s) kapatılacaktır. Asimetri ayarlanan eşiğin 5 V altına düştüğünde yeniden etkinleştirme otomatik olarak gerçekleşecektir. Yani voltaj histerezisinin değeri. Yukarıdaki anormalliklerle motoru çalıştırmak imkansızdır. Sensör önündeki faz sırası değişikliği motorun dönüş yönünün istenmeyen şekilde değişmesine neden olduğunda sensör motorun çalıştırılmasına izin vermeyecektir. Doğru faz sırasının geri gelmesinden sonra yeniden etkinleştirme mümkündür.
Teknik Veri:
Besleme gerilimi |
3×400V |
Güç jeneratörleriyle işbirliği |
EVET |
Faz kaybı/dengesizlik kontrolü |
EVET |
Faz sırası kontrolü |
EVET |
Kontaktör kontak kontrolü |
HAYIR |
Yürütme öğesi |
röle |
Maksimum yük akımı |
10 A |
PIN konfigürasyonu |
1×NO/NC |
Kontak ayırma |
EVET |
Açma gerilimi asimetrisi |
20÷60V |
gerilim histerezisi |
5V |
Kapatma gecikmesi |
0,2÷5,0s ayarlanabilir |
Güç kontrolü |
4 × LED'ler |
bağlantı |
4,0 mm² vidalı terminaller |
Sıkma torku |
0,5 Nm |
Güç tüketimi |
1,6W |
Çalışma sıcaklığı |
-25÷40°C |
boyutlar |
3 modül (52,5 mm) |
Kurulum |
35mm ray üzerinde |
güvenlik seviyesi |
IP20 |
TrueRMS |
HAYIR |
