Faz sırası ve kayıp sensörü elektrik motorunu nasıl korur?

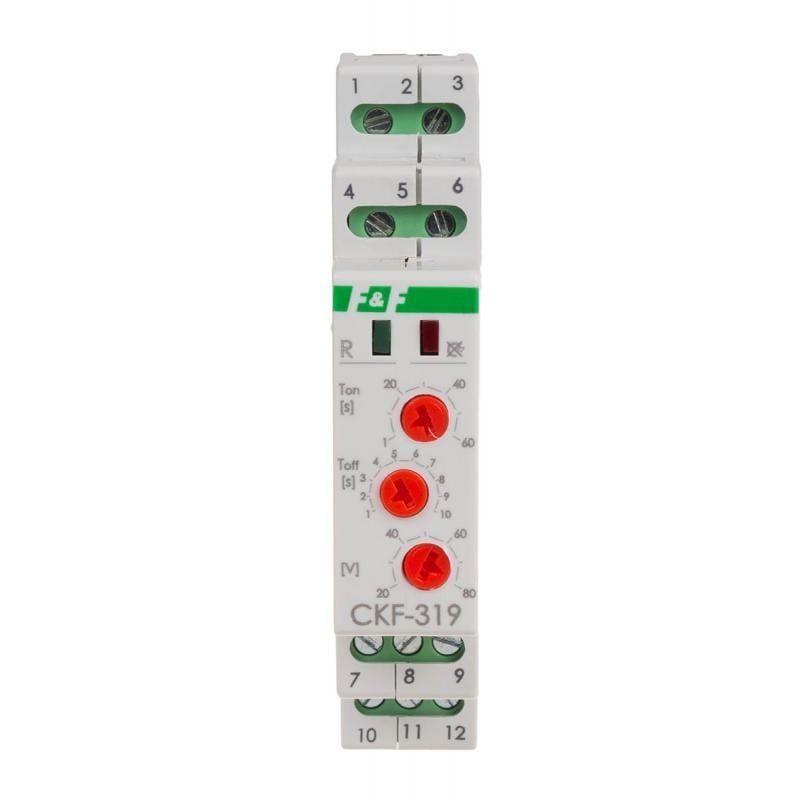

CKF-319 TrueRMS faz sırası ve kaybı sensörü, üç fazlı bir ağdan beslenen bir elektrik motorunu şu durumlarda korumak üzere tasarlanmıştır:
– en az bir fazda voltaj kaybı meydana geldiğinde;
- en az bir fazda 150 V'un altındaki voltaj düşüşü ;
- en az bir fazda 280 V'un üzerinde voltaj artışı ;
– ayarlanan değerin üzerinde fazlar arasındaki voltaj asimetrisi ;
– yanlış faz sırası .

Çalıştırma
Doğru besleme voltajı yeşil LED aydınlatmayla gösterilir. En az bir fazda 150 V'un altına bir voltaj düşüşü veya 280 V'un üzerine bir artış veya ayarlanan değerin üzerinde bir voltaj asimetrisi , yeşil diyotun yanmaması ile bildirilir.
Yukarıdaki anormalliklerin her ikisi de (gerilim eşiğinin aşılması, asimetri) cihazın rölesinin kapanmasına ve bunun sonucunda motorun bağlantısının kesilmesine neden olur.
Asimetri durumunda , anlık ağ kesintileri nedeniyle kazara kapanmaları önlemek için bağlantı kesme belirli bir gecikmeyle gerçekleştirilir. Gerilim düşmesi
durumunda150 V'un altında veya 280 V'un üzerinde, bağlantı kesme 1 saniye sonra gerçekleştirilir. Kapatma için geri sayım, yeşil LED'in yanıp sönmesiyle bildirilir.
Doğru ağ parametreleri geri yüklendiğinde röle otomatik olarak tekrar açılır (gerilim histerezisi yaklaşık 5 V'tur).
Sensörün önündeki fazların sırası değiştirilerek motorun dönüş yönünde istenmeyen bir değişikliğe neden olursa, sensör motorun çalıştırılmasına izin vermeyecektir (kırmızı diyot yanar ve röle kapatılır). Doğru faz sırası sağlandıktan sonra yeniden bağlantı mümkündür.
Giriş kablolarının yanlış bağlanması durumunda (nötr telin yerine faz), LED'ler sırayla kırmızı ve yeşil renkte yanıp sönerek bir bağlantı hatası sinyali verir (böyle bir durumda çıkış rölesi de açılmayacaktır).

Sensör, gerçek etkin voltaj değerini (TrueRMS) ölçerek, aşırı derecede sorunlu bir güç kaynağı ağında çalışırken bile doğru çalışmayı garanti eder.
