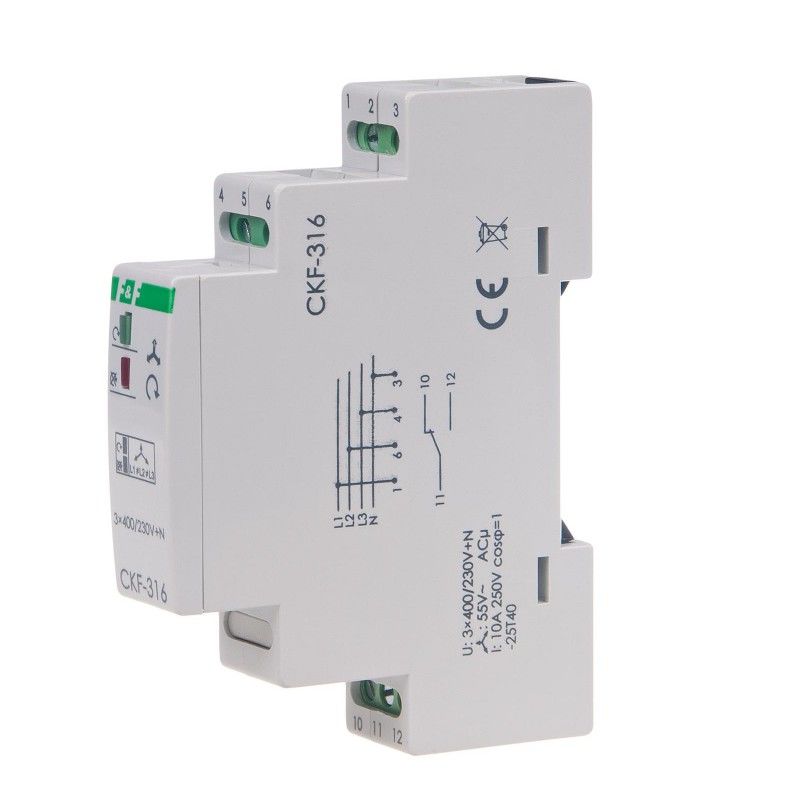

CKF-316 TRMS faz sırası ve kayıp sensörü
CKF-316-TRMS, 5902431673578
Ürün Açıklaması
Sabit voltaj dengesizliği eşiğiyle.1 x NO/NC ile iletişime geçin.
Kullanım amacı: Üç fazlı bir ağla çalışan elektrik motorlarını korumak.
Faz sırası ve kayıp sensörü, en az bir fazda gerilim kaybı olması veya fazlar arasında gerilim asimetrisi olması durumunda çalışacaktır. Yani motorun tahrip olma riski olduğunda. CKF-316-TrueRMS ayrıca güç fazı sırasını da kontrol ederek motorun yanlış yönde dönmesini önler.
Çalışma
En az bir fazda voltaj kaybı veya fazlar arasında aktivasyon eşiğinin üzerinde voltaj asimetrisi motoru kapatacaktır. Kapanma 4 saniyelik bir gecikmeyle gerçekleşir; bu, anlık bir voltaj düşüşü sırasında motorun bağlantısının kazara kesilmesini önler. Gerilim, aktivasyon geriliminin 5 V üzerine çıktığında (yani gerilim histerezis değeri kadar) otomatik olarak tekrar açılacaktır. Yukarıdaki anormalliklerle motoru çalıştırmak imkansızdır. Sensörün önündeki fazların sırası değiştirilerek motorun dönüş yönünde istenmeyen bir değişikliğe neden olursa sensör, motorun çalıştırılmasına izin vermeyecektir. Doğru faz sırası sağlandıktan sonra yeniden bağlantı mümkündür
Sensör, gerçek etkin voltaj değerini (TrueRMS) ölçerek, aşırı derecede sorunlu bir güç kaynağı ağında çalışırken bile doğru çalışmayı garanti eder.
Teknik Veri:
|
Besleme gerilimi |
3 × 400V + N |
|
Güç jeneratörleriyle işbirliği |
HAYIR |
|
Faz kaybı/dengesizlik kontrolü |
EVET |
|
Faz sırası kontrolü |
EVET |
|
Kontaktör kontak kontrolü |
HAYIR |
|
Yönetici unsur |
röle |
|
Maksimum yük akımı |
10 A |
|
İletişim yapılandırması |
1 × NA/NK |
|
Kontak ayırma |
EVET |
|
Aktivasyonun voltaj asimetrisi |
55 Mayıs |
|
Gerilim histerezisi |
5 Mayıs |
|
Kapatma gecikmesi |
4 kişi |
|
Güç kontrolü |
2 × LED'ler |
|
Bağlantı |
2,5 mm² vidalı terminaller |
|
Sıkma torku |
0,4 Nm |
|
Güç tüketimi |
1,6W |
|
Çalışma sıcaklığı |
-25÷40°C |
|
Boyutlar |
1 modül (18 mm) |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
|
Gerçek RMS |
EVET |
