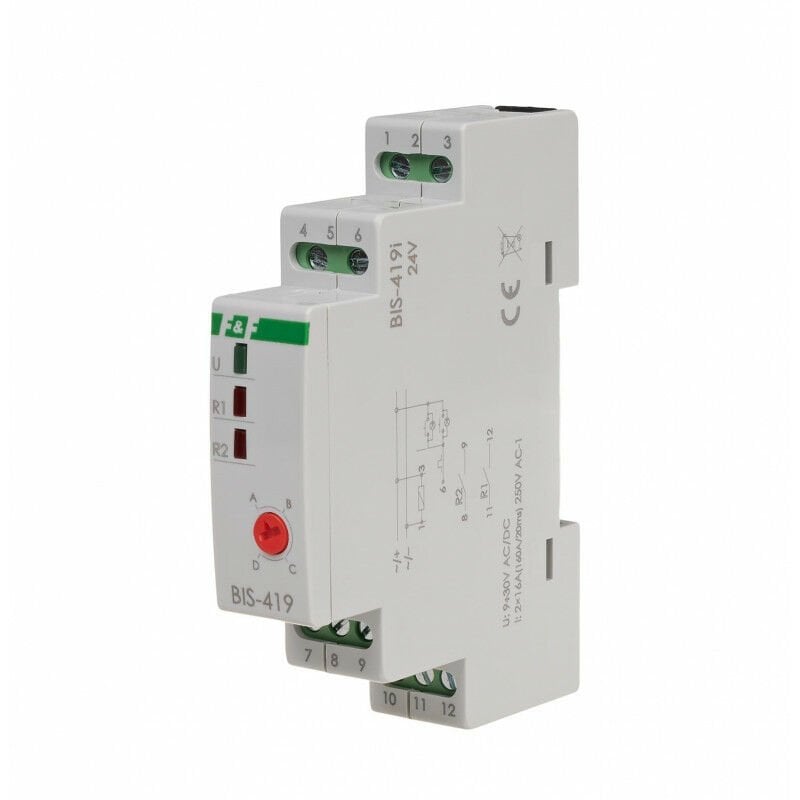

BIS-419i 24 V'nin aşağıdaki versiyonları mevcuttur:

• BIS-419 24 V - tek 16 A röleli temel model
• BIS-419-LED 24 V -  LED floresan lambalar, ESL floresan lambalar, elektronik transformatörler, deşarj lambaları vb. gibi yüksek başlangıç ​​​​akımına sahip alıcılarla çalışmaya uyarlanmış kontaklı.

Kullanım amacı
Elektronik iki durumlu darbe rölesi, paralel bağlı anlık (zil) kontrol anahtarlarını kullanarak aydınlatmayı veya diğer cihazları birkaç farklı noktadan açıp kapatmanıza olanak sağlar.
BIS-419 rölesinin iki anahtarlama bölümü vardır ve seçilen sıraya göre iki aydınlatma devresini (dalları) veya diğer alıcıları birkaç farklı noktadan açmanıza olanak tanır.


Çalıştırma
Rölenin güç kaynağı yeşil LED U ile gösterilir. Sıralama rölesinin iki ayrı R1 ve R2 çıkışı vardır. Kontak durumu (kapalı/açık), ayarlanan programa göre sırayla zorlanır. Kontrol düğmesinin bir sonraki darbesinden sonra kontaklar bir sonraki duruma geçer. R1 ve R2 kontaklarının etkinleştirilmesi, uygun kırmızı LED'ler R1 ve R2'nin yanmasıyla bildirilir. Elektrik kesintisinden sonra kontak durumu sıfırlanır. Besleme gerilimi geri geldikten sonra röle 0 sıra numarasından çalışmaya başlar.


Çalışma fonksiyonları

Fonksiyon A

Düğmeye daha sonra basıldığında 0-3 sırası tekrarlanır.


B işlevi

* Düğmeye 5 saniyeden daha kısa sürede basıldığında 1-3 sıraları tekrarlanır.
* 5 saniyeden uzun bir süre sonra düğmeye tekrar basıldığında her iki kontağın bağlantısı kesilir (sıra 0).
* Düğmeye herhangi bir sırayla uzun basıldığında her iki kontağın bağlantısı kesilir (sıra 0).
* Her iki röleyi de kapattıktan sonra düğmeye tekrar basmak, kapatmadan önceki durumu (durum belleği) geri yükler. Röle elektriğinin kesilmesi durumunda geçerli değildir.


C işlevi

Düğmeye daha sonra basıldığında 0-3 sırası tekrarlanır.


D işlevi

* Düğmeye 5 saniyeden daha kısa sürede basıldığında 1-3 sıraları tekrarlanır.
* 5 saniyeden uzun bir süre sonra düğmeye tekrar basıldığında her iki kontağın bağlantısı kesilir (sıra 0).
* Düğmeye herhangi bir sırayla uzun basıldığında her iki kontağın bağlantısı kesilir (sıra 0).
* Her iki röleyi de kapattıktan sonra düğmeye tekrar basmak, kapatmadan önceki durumu (durum belleği) geri yükler. Röle elektriğinin kesilmesi durumunda geçerli değildir.


DİKKAT!
BIS-419-LED 24V ışıklı tuşlarla çalışamaz.

PRATİK TAVSİYE:
