BIS-419 24 V aşağıdaki versiyonlarda mevcuttur:

• BIS-419 24 V - tek 16 A röleli temel model
• BIS-419-LED 24 V - LED floresan lambalar, ESL floresan lambalar, elektronik transformatörler, deşarj lambaları vb. gibi yüksek başlangıç ​​​​akımına sahip alıcılarla çalışmaya uyarlanmış kontaklı.

Amaç
Elektronik çift durumlu darbe rölesi, paralel bağlı anlık (zil) kontrol anahtarları vasıtasıyla aydınlatmanın veya başka bir cihazın birkaç farklı noktadan açılıp kapatılmasını sağlar.
BIS-419 rölesi iki anahtarlama bölümüne sahiptir ve seçilen sıraya göre iki aydınlatma devresinin (dalının) veya diğer alıcıların birkaç farklı noktadan açılmasını sağlar.


Çalışma

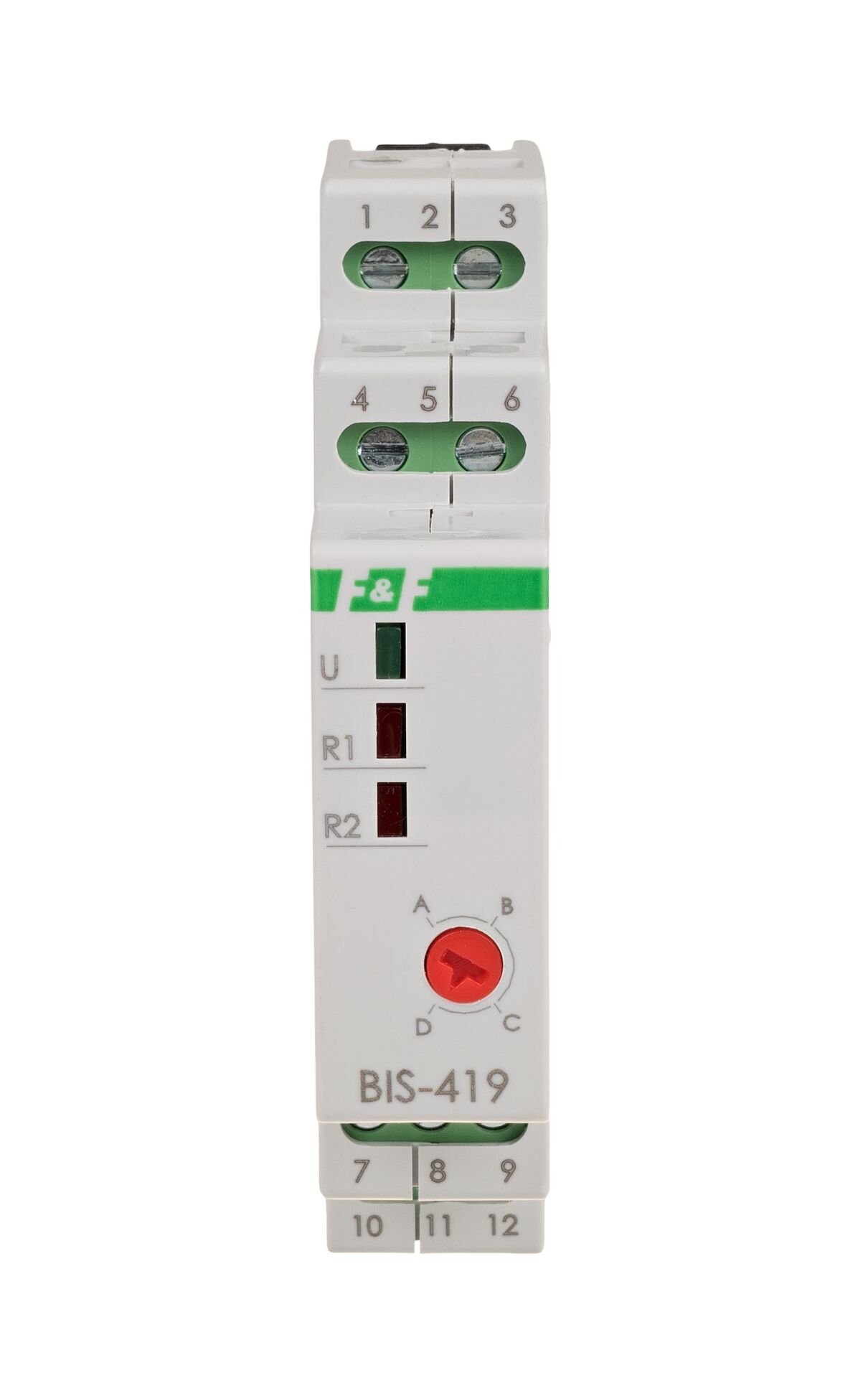

Rölenin güç kaynağı yeşil LED U ile gösterilir. Sıralı rölenin iki ayrı R1 ve R2 çıkışı vardır. Kontakların durumu (kapalı/açık), önceden ayarlanmış programa göre sırayla zorlanır. Kontrol düğmesine bir kez daha basıldığında kontaklar bir sonraki duruma geçer. R1 ve R2 kontağının etkinleştirilmesi, karşılık gelen R1 ve R2 kırmızı LED'lerinin yanmasıyla gösterilir. Elektrik kesintisinden sonra kontak durumu sıfırlanır. Besleme voltajı geri geldikten sonra röle 0 sıra numarasından çalışmaya başlar.


Çalışma özellikleri

Fonksiyon A

Düğmeye daha sonra basıldığında 0-3 sırası tekrarlanır.


B işlevi

* 5 saniyeden daha kısa sürede düğmeye basıldığında 1-3 dizileri tekrarlanır.
* 5 saniyeden uzun bir süre sonra düğmeye tekrar basıldığında her iki kontağın bağlantısı kesilir (sıra 0).
* Düğmeye herhangi bir sırayla uzun basıldığında her iki kontağın bağlantısı kesilir (sıra 0).
* Her iki röleyi de kapattıktan sonra düğmeye tekrar basmak, kapatmadan önceki durumu (durum belleği) geri yükler. Rölenin elektrik kesintisi durumunda geçerli değildir.


C işlevi

Düğmeye daha sonra basıldığında 0-3 sırası tekrarlanır.


D işlevi

* 5 saniyeden daha kısa sürede düğmeye basıldığında 1-3 dizileri tekrarlanır.
* 5 saniyeden uzun bir süre sonra düğmeye tekrar basıldığında her iki kontağın bağlantısı kesilir (sıra 0).
* Düğmeye herhangi bir sırayla uzun basıldığında her iki kontağın bağlantısı kesilir (sıra 0).
* Her iki röleyi de kapattıktan sonra düğmeye tekrar basmak, kapatmadan önceki durumu (durum belleği) geri yükler. Rölenin elektrik kesintisi durumunda geçerli değildir.


DİKKAT!
BIS-419 24 V ışıklı tuşlarla çalışamaz.

PRATİK TAVSİYE:
Işıklı butonlar
Besleme voltajının düşük olması nedeniyle arkadan aydınlatmalı butonlar kullanılmamalıdır. Maksimum yük akımı Teknik verilerde belirtilen kontak akımı maksimum değerdir ve sınırlamalara tabi olabilir - daha fazla bilgi. Sunulan bilgiler cihazdaki rölenin yetersiz olduğunu gösteriyorsa, yüksek dalgalanma akımlarını anahtarlamaya uyarlanmış harici bir anahtarlama elemanının (örn. kontaktör) kullanılması önerilir. Durum hafızasıRölenin kontak konumuyla ilgili bir "hafızası" yoktur. Bu, güç kaynağı açıldıktan sonra röle kontağının daima kapalı durumda kalacağı anlamına gelir.
