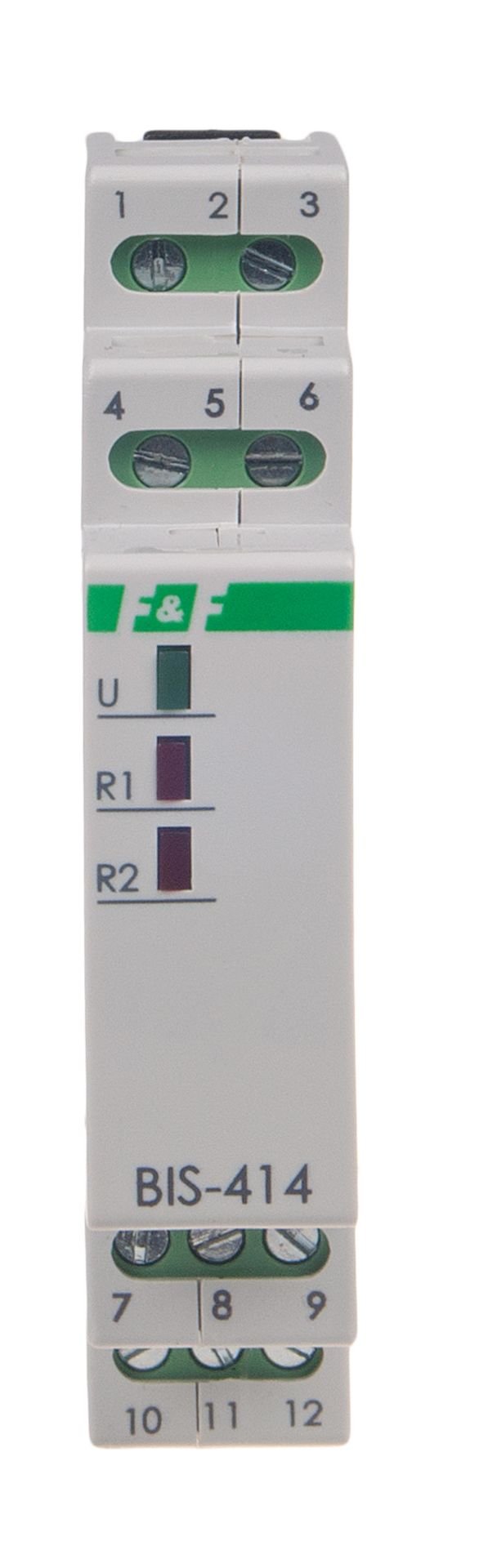

BIS-414-LED 230 V İki durumlu röle
BIS-414-LED, 5908312598442
Ürün Açıklaması
BIS-414-LED 230 V Elektronik iki durumlu darbe rölesi
Şamdan çift durumlu röle
Güç kaynağı: 230 V
Maksimum yük: 2 x 16 A (120 A/20 ms)
Montaj: 35 mm ray üzerine
Işıklı butonlarla çalışır .
Elektronik çift durumlu röle, paralel bağlanan kontrol düğmeleri aracılığıyla aydınlatmayı veya diğer cihazı birkaç farklı noktadan açmanıza olanak tanır .
BIS-414i 230 V'nin aşağıdaki versiyonları mevcuttur:
- BIS-414 230 V - 16 A röleli temel model
- BIS-414-LED 230 V - LED floresan lambalar , ESL floresan lambalar, elektronik transformatörler, deşarj lambaları vb. gibi yüksek başlangıç akımına sahip alıcılarla çalışacak şekilde uyarlanmış kontaklarla.
Çalıştırma İki durumlu rölenin
güç kaynağı yeşil diyot U ile gösterilir. Şamdan rölesinin iki ayrı çıkışı R1 ve R2 vardır ve bunların etkinleştirilmesi R1 ve R2 kırmızı diyotlarının yanmasıyla gösterilir. Çıkışların durumu, kontrol girişine bağlanan anlık (zil) anahtar vasıtasıyla sırayla zorlanır. Elektrik kesintisinden sonra kontak durumu sıfırlanır.
Kontrol girişine bağlı düğmeye daha sonra basıldığında 0-1-2-3 sırası tekrarlanır.
DİKKAT!
BIS-414-LED 230 V ışıklı butonlarla çalışabilir
PRATİK TAVSİYE:
Işıklı düğmeler
Çok fazla ışıklı düğme bağlanırsa, aydınlatma kendiliğinden veya kalıcı olarak açılabilir Maksimum yük akımı Teknik verilerde verilen kontak akımı maksimum değerdir ve sınırlamalara tabi olabilir - daha fazla bilgi. Sunulan bilgiler cihazdaki rölenin yetersiz olduğunu gösteriyorsa, yüksek dalgalanma akımlarını anahtarlamaya uyarlanmış harici bir anahtarlama elemanının (örn. kontaktör) kullanılması önerilir. Durum hafızası Rölenin kontak konumuyla ilgili bir "hafızası" yoktur. Bu, güç kaynağı açıldıktan sonra röle kontağının daima kapalı durumda kalacağı anlamına gelir. Dalgalanma akımlarına karşı direnç
Teknik Veri:
|
Besleme gerilimi |
165÷265VAC |
|
Yerel kontrol |
EVET |
|
AC-1 maksimum yük akımı |
2x16A (120A/20ms) |
|
Yönetici unsur |
röle |
|
PIN konfigürasyonu |
2 × HAYIR |
|
Kontak ayırma |
EVET |
|
Aşırı akımlara karşı direnç - LED ile işbirliği |
EVET |
|
Kanal Sayısı |
2 |
|
İşlevsellik |
şamdan |
|
Açma gecikmesi |
0,1 ila 0,2 saniye |
|
Darbe akımını kontrol edin |
5mA'den az |
|
Işıklı düğmelerle işbirliği |
EVET |
|
Elektrik kesintisinden sonra durum belleği |
HAYIR |
|
Zamanında işlevi |
HAYIR |
|
Özel merkezi kontrol girişleri |
HAYIR |
|
Radyo kontrolü |
HAYIR |
|
bağlantı |
2,5mm² vidalı terminaller |
|
Sıkma torku |
0,4 Nm |
|
Güç tüketimi |
0,7W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
1 modül (18mm) |
|
Kurulum |
35mm ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
