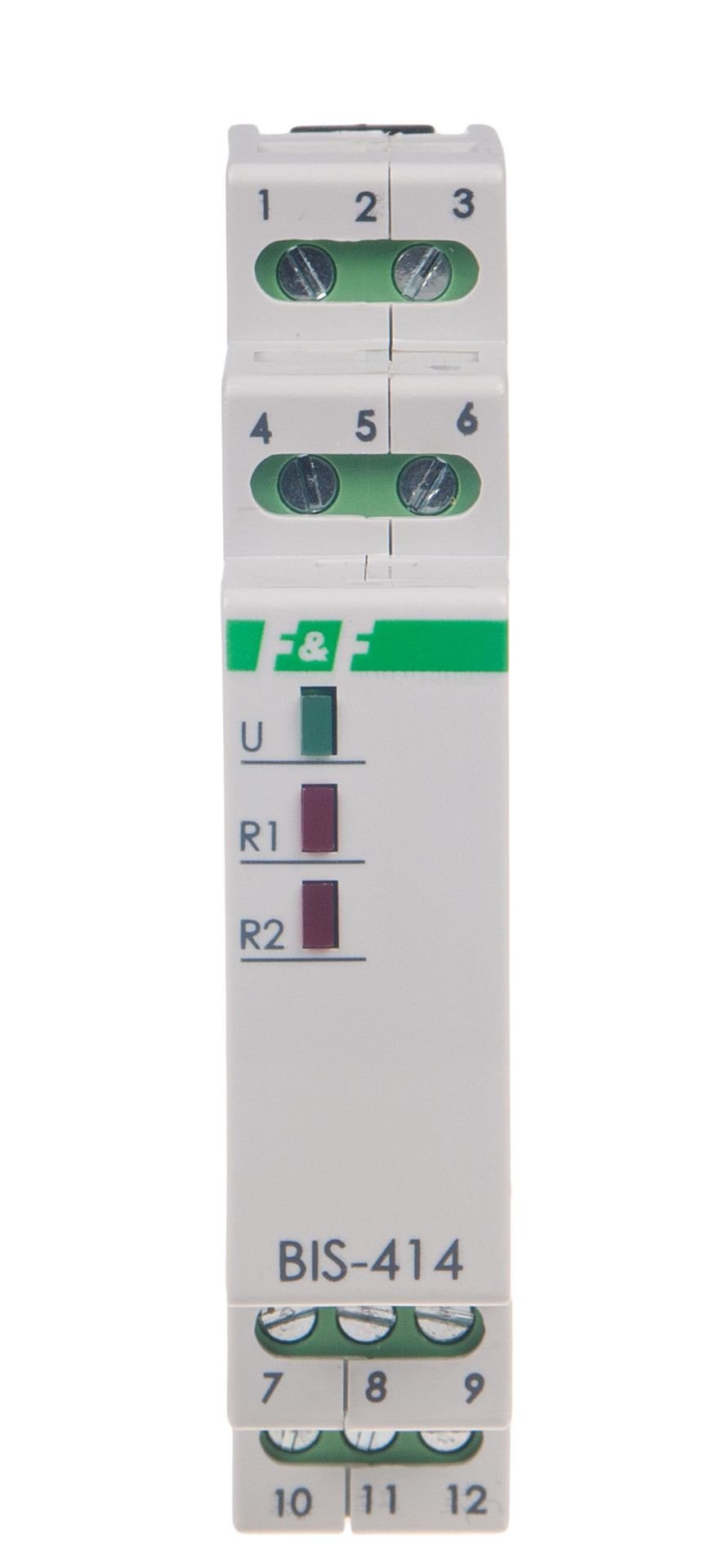

BIS-414 230 V'nin aşağıdaki versiyonları mevcuttur:

• BIS-414 230 V - 16 A röleli temel model
• BIS-414i 230 V - LED floresan lambalar, ESL floresan lambalar, elektronik transformatörler, deşarj lambaları vb. gibi yüksek başlangıç ​​akımına sahip alıcılarla çalışacak şekilde uyarlanmış kontaklarla.

Mum çubuğu iki durumlu röle nasıl çalışır?

İki durumlu rölenin güç kaynağı yeşil U diyotu ile gösterilir Şamdan rölesi, aktivasyonu R1 ve R2 kırmızı diyotları ile gösterilen iki ayrı R1 ve R2 çıkışına sahiptir. Çıkışların durumu, kontrol girişine bağlanan anlık (zil) anahtar vasıtasıyla sırayla zorlanır. Elektrik kesintisinden sonra kontak durumu sıfırlanır.


Kontrol girişine bağlı düğmeye daha sonra basıldığında 0-1-2-3 sırası tekrarlanır.


DİKKAT!
BIS-414 230 V ışıklı butonlarla çalışabilir.

PRATİK TAVSİYE:
Işıklı düğmeler
Çok fazla ışıklı düğme bağlanırsa, aydınlatma kendiliğinden veya kalıcı olarak açılabilir Maksimum yük akımı Teknik verilerde verilen kontak akımı maksimum değerdir ve sınırlamalara tabi olabilir - daha fazla bilgi. Sunulan bilgiler cihazdaki rölenin yetersiz olduğunu gösteriyorsa, yüksek dalgalanma akımlarını anahtarlamaya uyarlanmış harici bir anahtarlama elemanının (örn. kontaktör) kullanılması önerilir. Durum hafızası Rölenin kontak konumuyla ilgili bir "hafızası" yoktur. Bu, güç kaynağı açıldıktan sonra röle kontağının daima kapalı durumda kalacağı anlamına gelir.
