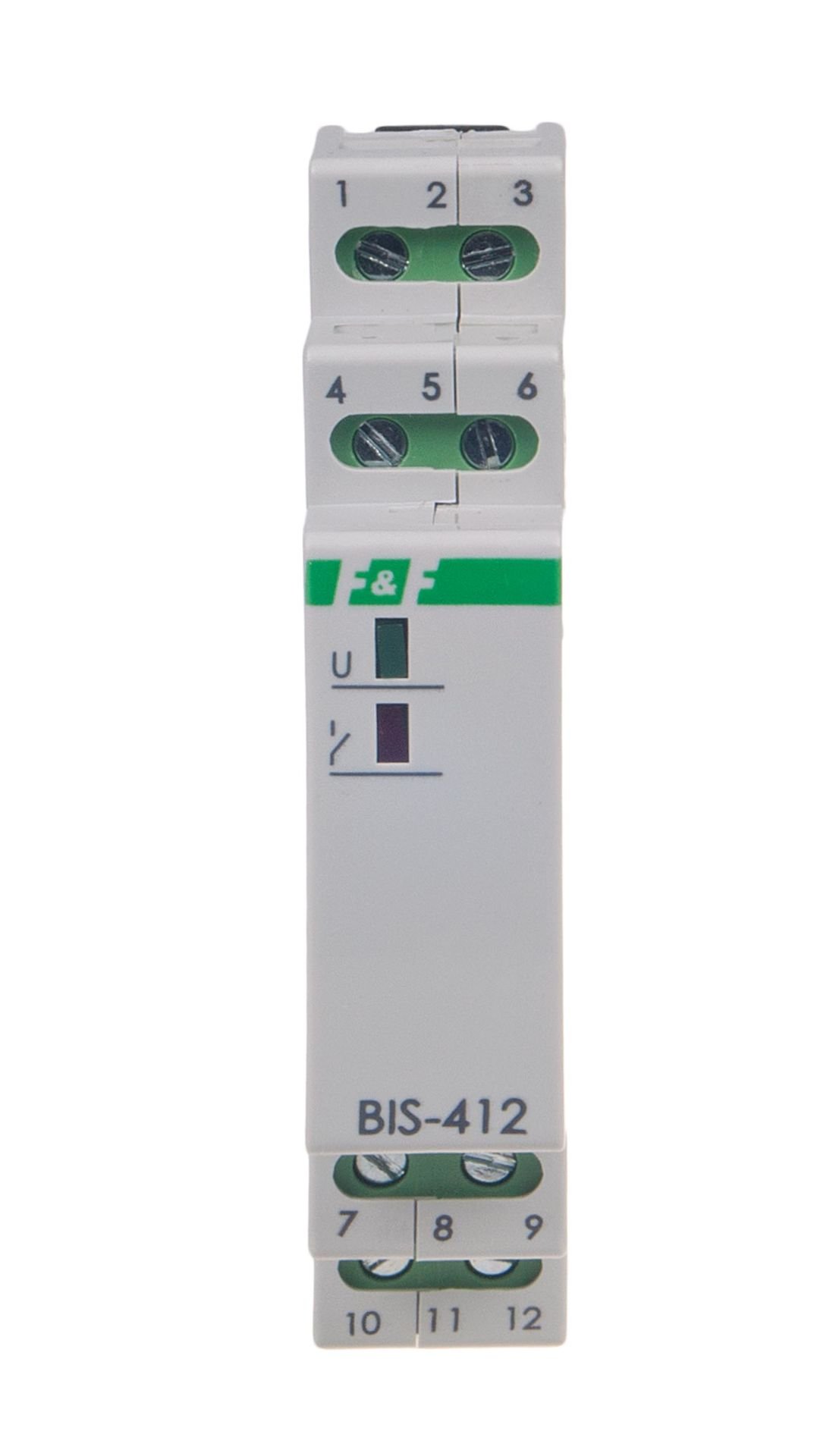

BIS-412-LED 230 V İki durumlu röle
BIS-412-LED, 5908312598343
Ürün Açıklaması
BIS-412-LED 230 V Çift durumlu röle
Grup (otel)Güç kaynağı: 230 V
Maksimum yük: 16 A (120 A/20 ms)
Montaj: 35 mm ray üzerine
Işıklı düğmelerle çalışır.
Elektronik çift durumlu röle, paralel bağlanan kontrol düğmeleri aracılığıyla aydınlatmayı veya diğer cihazı birkaç farklı noktadan açmanıza olanak tanır.
BIS-412 230 V'nin aşağıdaki versiyonları mevcuttur:
- BIS-412 230 V - tek 16 A röleli temel model
- BIS-412-LED 230 V - LED floresan lambalar, ESL floresan lambalar, elektronik transformatörler, deşarj lambaları vb. gibi yüksek başlangıç akımına sahip alıcılarla çalışmaya uyarlanmış kontaklı.
- BIS-412M 230 V - kontak konumu hafızalı. Güç kaynağı açıldıktan sonra rölenin durumu, güç kaynağının kapatıldığı andaki durumuna geri dönecektir.
- BIS-412M-LED 230 V - yüksek başlangıç akımına sahip alıcılarla ve kontak konumunun hafızasıyla çalışacak şekilde uyarlanmış kontaklı.
BIS-412'nin amacı
min. 2 adet. "Hepsi açık" ve "Hepsi kapalı" konumlarının merkezi olarak kontrol edilmesi mümkündür. Aynı zamanda gruptaki her kontrolör lokal kontrol girişi kullanılarak bağımsız olarak kontrol edilebilmektedir.
Çalıştırma
Yerel kontrol - yerel kontrol girişine bağlı herhangi bir anlık (zil) düğmeye basılmasının neden olduğu bir akım darbesinden sonra alıcı açılır. Alıcı bir sonraki darbeden sonra veya elektrik kesintisinden sonra kapatılacaktır.
Merkezi kontrol - merkezi kontrol girişine bağlı anlık düğmeye basılmasıyla oluşan darbe sonrasında tüm alıcılar kapatılacaktır. Benzer şekilde merkezi kontrol girişine bağlı anlık düğmeye basılmasıyla oluşan darbe sonrasında tüm alıcılar açılacaktır.
DİKKAT!
BIS-412-LED 230V arkadan aydınlatmalı butonlarla (ΣI<5mA) çalışabilir.
PRATİK TAVSİYE:
Işıklı butonlar
Besleme voltajının düşük olması nedeniyle arkadan aydınlatmalı butonlar kullanılmamalıdır. Maksimum yük akımı Teknik verilerde belirtilen kontak akımı maksimum değerdir ve sınırlamalara tabi olabilir - daha fazla bilgi. Sunulan bilgiler cihazdaki rölenin yetersiz olduğunu gösteriyorsa, yüksek dalgalanma akımlarını anahtarlamaya uyarlanmış harici bir anahtarlama elemanının (örn. kontaktör) kullanılması önerilir. Durum hafızası Rölenin kontak konumuyla ilgili bir "hafızası" yoktur. Bu, güç kaynağı açıldıktan sonra röle kontağının daima kapalı durumda kalacağı anlamına gelir. Dalgalanma akımlarına karşı direnç
Cihaz, örneğin LED lambalar, ESL floresan lambalar, elektronik transformatörler, deşarj lambaları vb. açıldığında oluşan kısa süreli aşırı akımlara karşı yüksek dirençle karakterize edilen "ani akım" tipi bir röle kullanır.
Teknik Veri:
|
Besleme gerilimi |
165÷265VAC |
|
Yerel kontrol |
EVET |
|
AC-1 maksimum yük akımı |
16A (120A/20ms) |
|
Yönetici unsur |
röle |
|
PIN konfigürasyonu |
1× HAYIR |
|
Kontak ayırma |
EVET |
|
Aşırı akımlara karşı direnç - LED ile işbirliği |
EVET |
|
Kanal Sayısı |
1 |
|
İşlevsellik |
grup (otel) |
|
Açma gecikmesi |
0,1 ila 0,2 saniye |
|
Darbe akımını kontrol edin |
5mA'den az |
|
Işıklı düğmelerle işbirliği |
EVET |
|
Elektrik kesintisinden sonra durum belleği |
HAYIR |
|
Zamanında işlevi |
HAYIR |
|
Özel merkezi kontrol girişleri |
EVET |
|
Radyo kontrolü |
HAYIR |
|
bağlantı |
2,5mm² vidalı terminaller |
|
Sıkma torku |
0,4 Nm |
|
Güç tüketimi |
0,7W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
1 modül (18mm) |
|
Kurulum |
35mm ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
