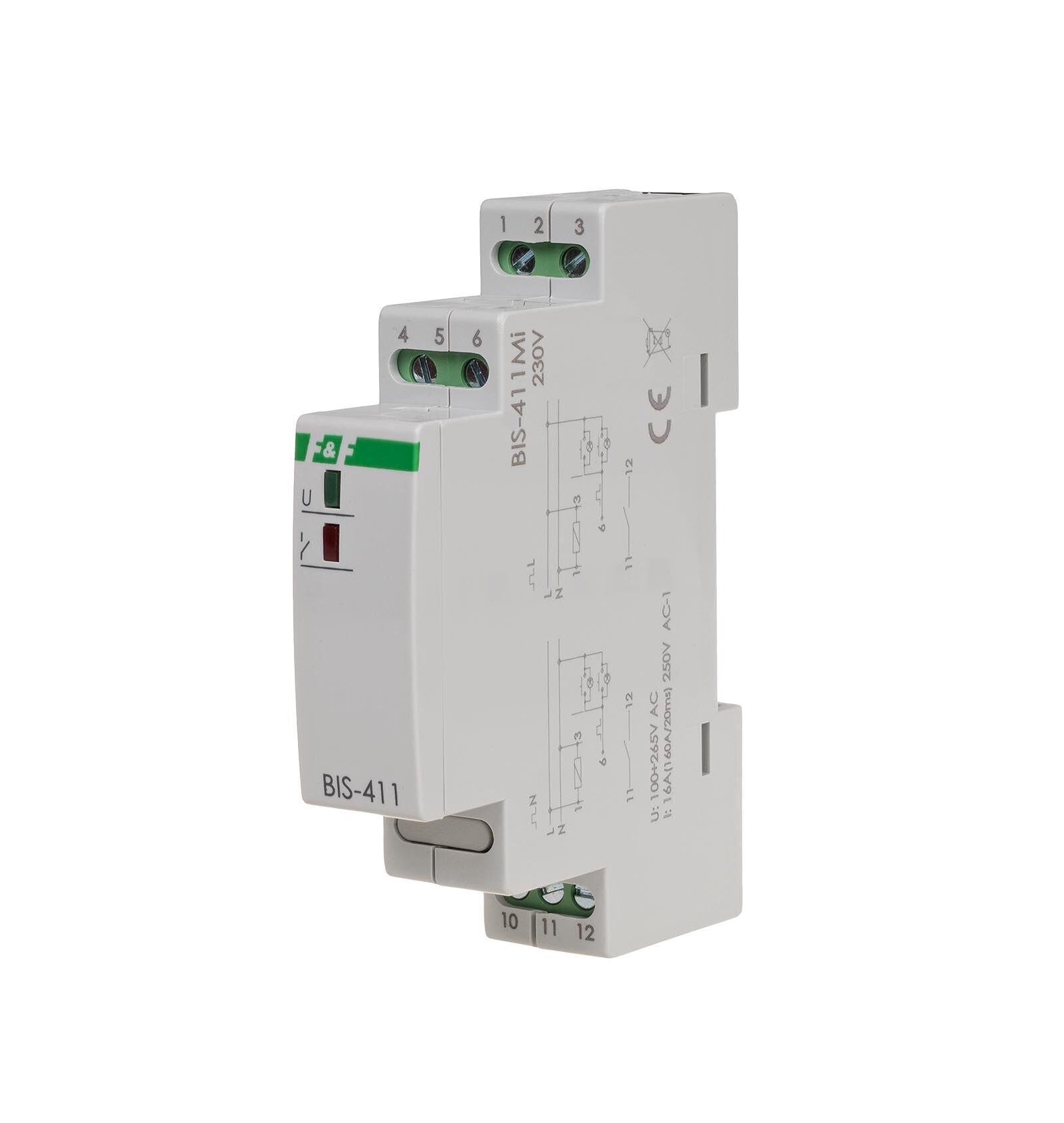

BIS-411M-LED 230V İki durumlu röle
BIS-411M-LED, 5902431670096
Ürün Açıklaması
BIS-411M-LED Elektronik iki durumlu darbe rölesi
Güç kaynağı: 230 V
Maksimum yük: 16 A (120 A/20 ms)
Montaj: 35 mm ray üzerinde
Işıklı butonlarla çalışır.
Kontak konumu hafızası ile.
Elektronik, iki durumlu darbe rölesi, paralel bağlı anlık (zil) kontrol anahtarları aracılığıyla aydınlatmanın veya diğer cihazların birkaç farklı noktadan açılıp kapatılmasını sağlar.
BIS-411iM 230 V aşağıdaki versiyonlarda mevcuttur:
- BIS-411 230 V - tek 16 A röleli temel model
- BIS-411-LED- 230 V - LED floresan lambalar, ESL floresan lambalar, elektronik transformatörler, deşarj lambaları vb. gibi yüksek başlangıç akımına sahip alıcılarla çalışmaya uyarlanmış kontaklı.
- BIS-411M 230 V - kontak konumu hafızalı. Gücü açtıktan sonra rölenin durumu, gücün kapatıldığı andaki durumuna geri dönecektir.
- BIS-411M-LED- 230 V - yüksek başlangıç akımına sahip ve kontak konumu hafızalı alıcılarla çalışmaya uyarlanmış kontaklı.
- BIS-411 2Z 230 V - iki bağımsız çalışma kontaklı tek kanal 2 x NO.
- BIS-411 1R1Z 230 V - iki bağımsız çalışma kontağıyla tek kanal: 1 x NO ve 1 x NC.
Darbeli iki kararlı rölenin çalışması
Alıcı, röleye bağlı herhangi bir anlık (zil) düğmeye basılmasıyla oluşan bir akım darbesinden sonra açılır. Alıcı bir sonraki darbeden sonra veya elektrik kesintisinden sonra kapatılacaktır. Rölenin "M" harfli versiyonu bir kontak konumu hafızasına sahiptir, yani. güç kaynağı açıldıktan sonra rölenin durumu, güç kaynağının kapatıldığı andaki durumuna geri yüklenecektir.
DİKKAT!
BIS-411M-LED 230V arkadan aydınlatmalı tuşlarla (ΣI<5mA) çalışabilir.
Güç tablosu
İzin verilen yük için kılavuz değerler.
PRATİK TAVSİYE:
Işıklı tuşlar
Çok fazla ışıklı tuş bağlanırsa aydınlatma kendiliğinden açılabileceği gibi sürekli olarak da açılabilir. Maksimum yük akımı Teknik verilerde belirtilen kontak akımı maksimum değerdir ve sınırlamalara tabi olabilir - daha fazla bilgi. Sunulan bilgiler cihazdaki rölenin yetersiz olduğunu gösteriyorsa, yüksek dalgalanma akımlarını anahtarlamaya uyarlanmış harici bir anahtarlama elemanının (örn. kontaktör) kullanılması önerilir. Durum hafızası Rölenin "M" harfli versiyonu kontak konumunun hafızasına sahiptir, yani güç kaynağı açıldıktan sonra rölenin durumu, güç kaynağının kapatıldığı andaki durumuna geri yüklenecektir. Dalgalanma akımlarına karşı direnç
Cihaz, örneğin LED lambalar, ESL floresan lambalar, elektronik transformatörler, deşarj lambaları vb. açıldığında oluşan kısa süreli aşırı akımlara karşı yüksek dirençle karakterize edilen "ani akım" tipi bir röle kullanır.
KURULUM VİDEOSU:
Teknik Veri:
|
Besleme gerilimi |
165÷265VAC |
|
Yerel kontrol |
EVET |
|
AC-1 maksimum yük akımı |
16A (120A/20ms) |
|
Yönetici unsur |
röle |
|
PIN konfigürasyonu |
1× HAYIR |
|
Kontak ayırma |
EVET |
|
Aşırı akımlara karşı direnç - LED ile işbirliği |
EVET |
|
Kanal Sayısı |
1 |
|
İşlevsellik |
açık kapalı |
|
Açma gecikmesi |
0,1 ila 0,2 saniye |
|
Darbe akımını kontrol edin |
5mA'den az |
|
Işıklı düğmelerle işbirliği |
EVET |
|
Elektrik kesintisinden sonra durum belleği |
EVET |
|
Zamanında işlevi |
HAYIR |
|
Özel merkezi kontrol girişleri |
HAYIR |
|
Radyo kontrolü |
HAYIR |
|
bağlantı |
2,5mm² vidalı terminaller |
|
Sıkma torku |
0,4 Nm |
|
Güç tüketimi |
0,7W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
1 modül (18mm) |
|
Kurulum |
35mm ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
