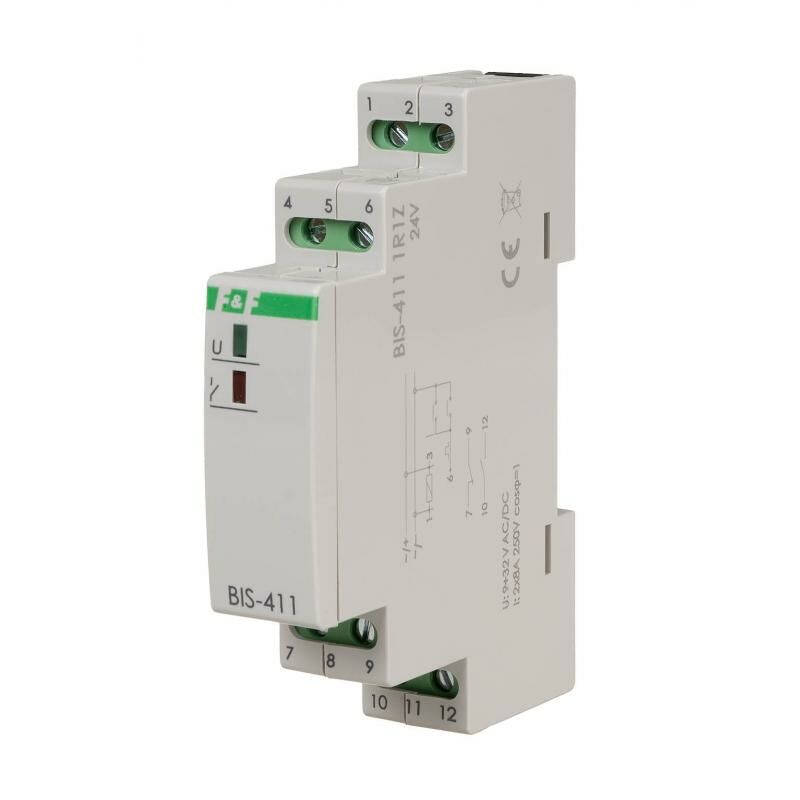

Çift durumlu röle BIS-411 1R1Z 24 V
BIS-411-1R1Z 24V,
Ürün Açıklaması
Güç kaynağı: 9÷30 V AC/DC
Maksimum yük: 2×8 A
Montaj: 35 mm ray üzerinde
Işıklı düğmelerle çalışır.
Elektronik çift durumlu röle, paralel bağlı kontrol düğmelerini kullanarak aydınlatmayı veya diğer cihazı birkaç farklı noktadan açmanıza olanak tanır.
İki durumlu bir rölenin çalışması
Alıcı , röleye bağlı herhangi bir anlık (zil) düğmeye basılmasıyla oluşan bir akım darbesinden sonra açılır . Bir sonraki darbeden sonra alıcı kapanacaktır.
Rölenin kontak konumu hakkında bir "hafızası" yoktur, yani. elektrik kesintisi ve geri dönüşü durumunda, röle
kontağı kapalı duruma ayarlanacaktır.
Bu, uzun süreli bir elektrik kesintisinden sonra kontrollü alıcıların denetim olmadan otomatik olarak açılmasını önler .
DİKKAT!
BIS-411 1R1Z 24 V ışıklı butonlarla (ΣI<5mA) çalışabilir.
Güç tablosu
İzin verilen yük için gösterge değerler.
PRATİK TAVSİYE:
Işıklı düğmeler
Çok fazla ışıklı düğme bağlanırsa aydınlatma kendiliğinden veya kalıcı olarak açılabilir Maksimum yük akımı Teknik verilerde verilen kontak akımı maksimum değerdir ve sınırlamalara tabi olabilir - daha fazla bilgi. Sunulan bilgiler cihazdaki rölenin yetersiz olduğunu gösteriyorsa, yüksek dalgalanma akımlarını anahtarlayacak şekilde uyarlanmış harici bir anahtarlama elemanının (örn. kontaktör) kullanılması önerilir. Durum hafızası Rölenin kontak konumu "hafızası" yoktur. Bu, güç açıldığında röle kontağının her zaman kapalı durumda kalacağı anlamına gelir.
KURULUM VİDEOSU:
Teknik Veri:
|
Besleme gerilimi |
9÷30 VAC/DC |
|
Yerel kontrol |
EVET |
|
Maksimum yük akımı AC-1 |
2x8A |
|
Yönetici unsur |
röle |
|
İletişim yapılandırması |
ayrılmış 1 × NO / NC |
|
Kontak ayırma |
EVET |
|
Aşırı akımlara karşı direnç - LED ile uyumlu |
HAYIR |
|
Kanal Sayısı |
1 |
|
İşlevsellik |
açık kapalı |
|
Tepki gecikmesi |
0,1 ÷ 0,2 sn |
|
Darbe akımını kontrol edin |
5 mA'den az |
|
Işıklı tuşlarla çalışır |
EVET |
|
Elektrik kesintisinden sonra durum belleği |
HAYIR |
|
İşlevi zamanında açın |
HAYIR |
|
Özel merkezi kontrol girişleri |
HAYIR |
|
Radyo kontrolü |
HAYIR |
|
Bağlantı |
2,5 mm² vidalı terminaller |
|
Sıkma torku |
0,4 Nm |
|
Güç tüketimi |
0,7W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
1 modül (18 mm) |
|
Kurulum |
35 mm'lik bir ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
