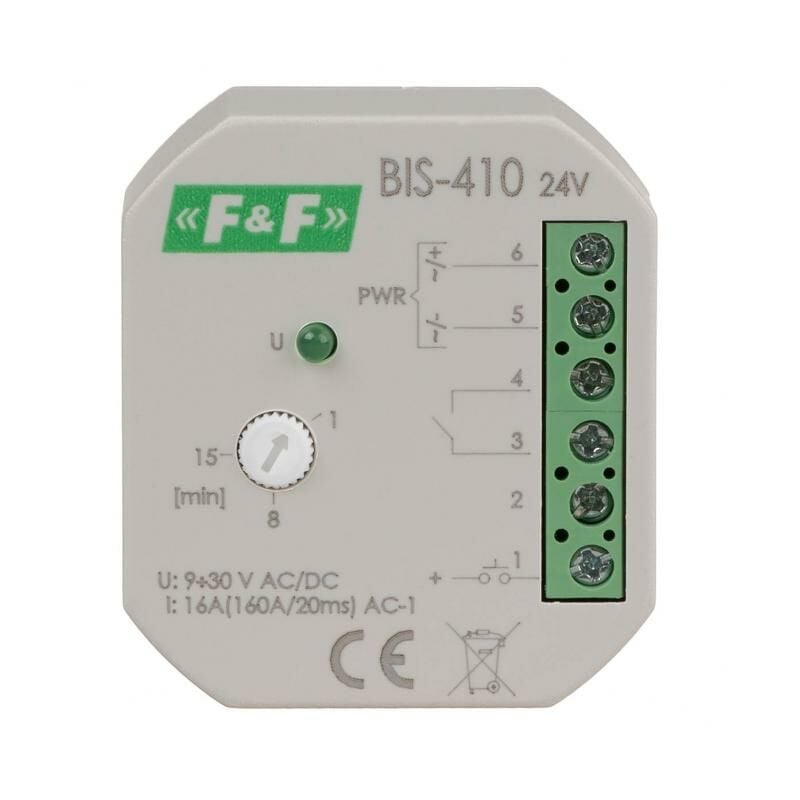

BIS-410 24V çift kararlı röle
BIS-410-24V, 5902431670003
Ürün Açıklaması
Zamanlayıcı ile.
Güç kaynağı: 9÷30 V AC/DC V
Maksimum yük: 16 A
Bağlantı: vidalı terminaller
Elektronik çift durumlu röle, paralel bağlı kontrol düğmelerini kullanarak aydınlatmayı veya başka bir cihazı birkaç farklı noktadan açmanıza olanak tanır.
BIS-410 rölesinin aynı zamanda yüksek dalgalanma akımlarına sahip alıcıları açmak üzere uyarlanmış BIS-410-LED versiyonu da mevcuttur : LED lambalar, ESL floresan lambalar, elektronik transformatörler, deşarj lambaları vb.
BIS-410 24 V çift kararlı rölenin çalışması
Alıcı, röleye bağlı herhangi bir anlık (zil) düğmeye basılmasıyla oluşan bir akım darbesinden sonra açılır.
Alıcı bir sonraki darbeden sonra veya ayarlanan kapanma süresinden sonra otomatik olarak kapatılacaktır. Anlık düğmeye daha uzun bir süre (en az 2 saniye süren) basmak, röleyi kalıcı olarak açar. Röle ancak anlık düğmeye tekrar basıldığında (veya elektrik kesintisinden sonra) kapatılacaktır.
.gif)
DİKKAT!
BIS-410 24V ışıklı tuşlarla çalışamaz.
PRATİK TAVSİYE:
Işıklı düğmeler
Çok fazla ışıklı düğme bağlanırsa aydınlatma kendiliğinden veya kalıcı olarak açılabilir Maksimum yük akımı Teknik verilerde verilen kontak akımı maksimum değerdir ve sınırlamalara tabi olabilir - daha fazla bilgi. Sunulan bilgiler cihazdaki rölenin yetersiz olduğunu gösteriyorsa, yüksek dalgalanma akımlarını anahtarlayacak şekilde uyarlanmış harici bir anahtarlama elemanının (örn. kontaktör) kullanılması önerilir. Durum hafızası Rölenin kontak konumu "hafızası" yoktur. Bu, güç açıldığında röle kontağının her zaman kapalı durumda kalacağı anlamına gelir.
Teknik Veri:
|
Besleme gerilimi |
9÷30 VAC/DC |
|
Yerel kontrol |
EVET |
|
Maksimum yük akımı AC-1 |
16A |
|
Yönetici unsur |
röle |
|
İletişim yapılandırması |
1 × HAYIR |
|
Kontak ayırma |
EVET |
|
Aşırı akımlara karşı direnç - LED ile uyumlu |
HAYIR |
|
Kanal Sayısı |
1 |
|
İşlevsellik |
zamanlayıcı ile açma/kapama |
|
Tepki gecikmesi |
0,1 ÷ 0,2 sn |
|
Darbe akımını kontrol edin |
5 mA'den az |
|
Işıklı tuşlarla çalışır |
EVET |
|
Elektrik kesintisinden sonra durum belleği |
HAYIR |
|
Kapatma süresi |
1÷15 dk. |
|
İşlevi zamanında açın |
EVET |
|
Özel merkezi kontrol girişleri |
HAYIR |
|
Radyo kontrolü |
HAYIR |
|
Bağlantı |
2,5 mm² vidalı terminaller |
|
Sıkma torku |
0,4 Nm |
|
Güç tüketimi |
0,7W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
Ø54 (48×43 mm), yükseklik: 25 mm |
|
Kurulum |
Ø60 gömme montajlı kutuda |
|
Güvenlik düzeyi |
IP20 |
