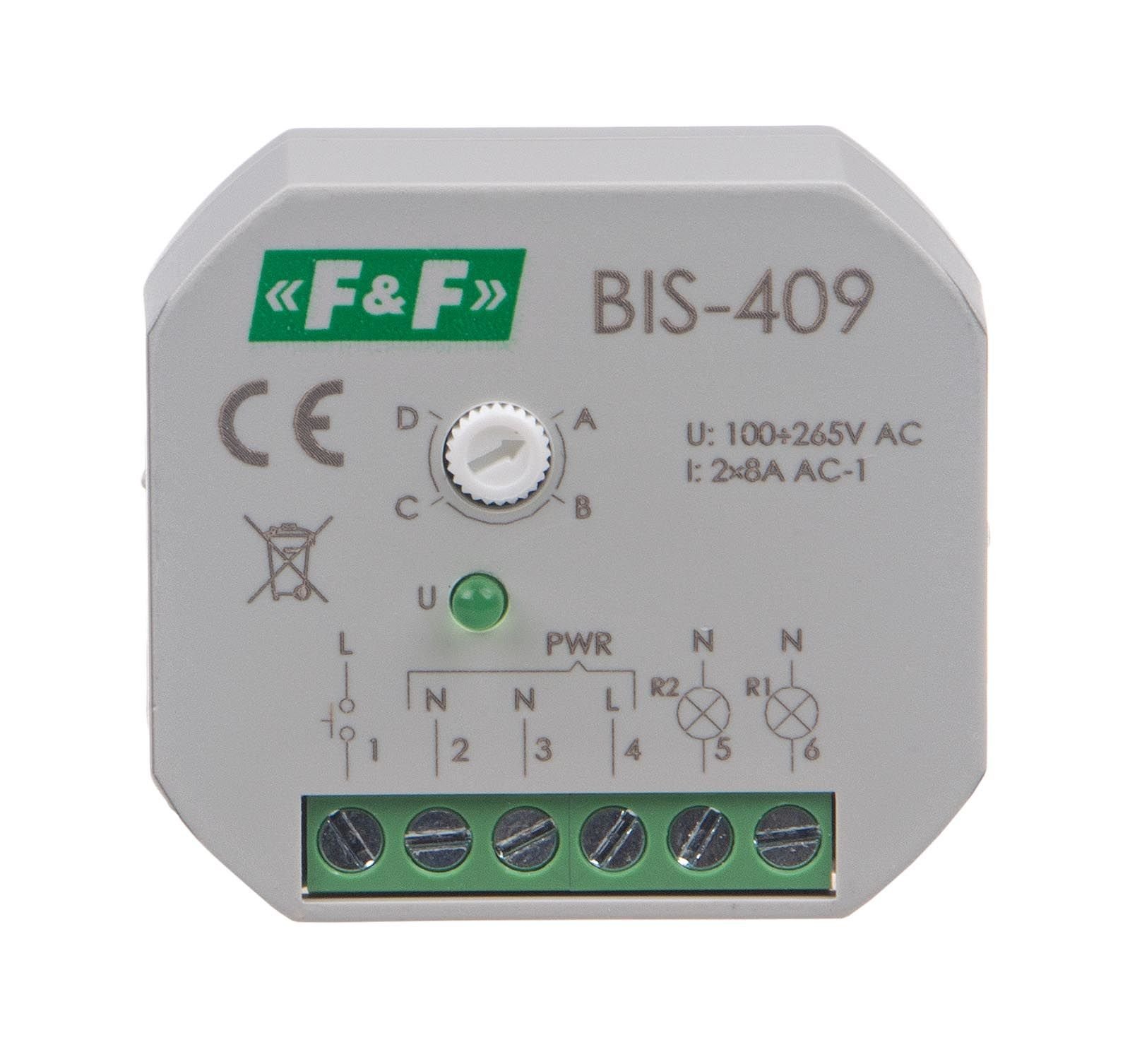

BIS-409 İki durumlu röle
BIS-409, 5908312598398
Ürün Açıklaması
Sıralı
Güç kaynağı: 230 V
Maksimum yük: 2 x 8 A
Bağlantı: vidalı terminaller
Işıklı butonlarla çalışır.
Elektronik çift durumlu röle, paralel bağlanan kontrol düğmeleri aracılığıyla aydınlatmayı veya diğer cihazı birkaç farklı noktadan açmanıza olanak tanır.
Çalıştırma

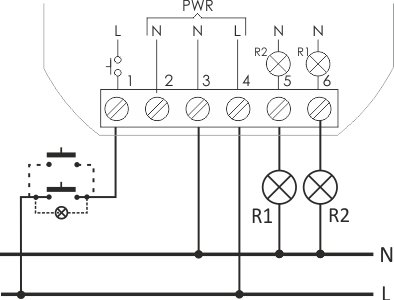

İki durumlu rölenin güç kaynağı, yeşil diyot U'nun yanmasıyla gösterilir. Şamdan rölesinin iki ayrı R1 ve R2 çıkışı vardır. Çıkışların durumu, kontrol girişine bağlanan anlık (zil) anahtar vasıtasıyla sırayla zorlanır. Elektrik kesintisinden sonra kontak durumu sıfırlanır.
Çalışma özellikleri
Fonksiyon A
Kontrol girişine bağlı düğmeye daha sonra basıldığında 0-1-2-3 sırası tekrarlanır.
B işlevi
- Düğmeye 5 saniyeden daha kısa sürede basıldığında 1-2-3 sırası tekrarlanır.
- 5 saniyeden uzun bir süre sonra düğmeye tekrar basıldığında her iki kontağın bağlantısı kesilir (adım 0).
- Düğmeye herhangi bir sırayla uzun basıldığında her iki kontağın bağlantısı kesilir (adım 0).
- Her iki röleyi kapattıktan sonra düğmeye tekrar basmak, kapatmadan önceki durumu (durum belleği) geri yükler. Rölenin elektrik kesintisi durumunda geçerli değildir.
C işlevi
Düğmeye daha sonra basıldığında 0-1-2 dizisi tekrarlanır.
D işlevi
- 5 saniyeden daha kısa sürede düğmeye basıldığında 1-2 dizileri tekrarlanır.
- 5 saniyeden uzun bir süre sonra düğmeye tekrar basıldığında her iki kontağın bağlantısı kesilir (adım 0).
- Düğmeye herhangi bir sırayla uzun basıldığında her iki kontağın bağlantısı kesilir (adım 0).
- Her iki röleyi kapattıktan sonra düğmeye tekrar basmak, kapatmadan önceki durumu (durum belleği) geri yükler. Rölenin elektrik kesintisi durumunda geçerli değildir.
Dikkat!
BIS-409 arkadan aydınlatmalı düğmelerle birlikte çalışabilir.
Işıklı tuşlar
Çok fazla ışıklı tuş bağlanırsa aydınlatma kendiliğinden açılabileceği gibi sürekli olarak da açılabilir. Maksimum yük akımı Teknik verilerde belirtilen kontak akımı maksimum değerdir ve sınırlamalara tabi olabilir - daha fazla bilgi. Sunulan bilgiler cihazdaki rölenin yetersiz olduğunu gösteriyorsa, yüksek dalgalanma akımlarını anahtarlamaya uyarlanmış harici bir anahtarlama elemanının (örn. kontaktör) kullanılması önerilir. Durum hafızasıRölenin kontak konumuyla ilgili bir "hafızası" yoktur. Bu, güç kaynağı açıldıktan sonra röle kontağının daima kapalı durumda kalacağı anlamına gelir.
Teknik Veri:
|
Besleme gerilimi |
165÷265VAC |
|
Yerel kontrol |
EVET |
|
AC-1 maksimum yük akımı |
2x8A |
|
Yönetici unsur |
röle |
|
PIN konfigürasyonu |
2 × HAYIR |
|
Kontak ayırma |
HAYIR |
|
Aşırı akımlara karşı direnç - LED ile işbirliği |
HAYIR |
|
Kanal Sayısı |
2 |
|
İşlevsellik |
ardışık |
|
Açma gecikmesi |
0,1 ila 0,2 saniye |
|
Darbe akımını kontrol edin |
5mA'den az |
|
Işıklı düğmelerle işbirliği |
EVET |
|
Elektrik kesintisinden sonra durum belleği |
HAYIR |
|
Zamanında işlevi |
HAYIR |
|
Özel merkezi kontrol girişleri |
HAYIR |
|
Radyo kontrolü |
HAYIR |
|
bağlantı |
2,5mm² vidalı terminaller |
|
Sıkma torku |
0,4Nm |
|
Güç tüketimi |
0,7W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
Ø54 (48×43 mm), yükseklik: 20 mm |
|
Kurulum |
gömme montajlı kutuda Ø60 |
|
Güvenlik düzeyi |
IP20 |
