İki durumlu bir mum çubuğu rölesinin çalışması

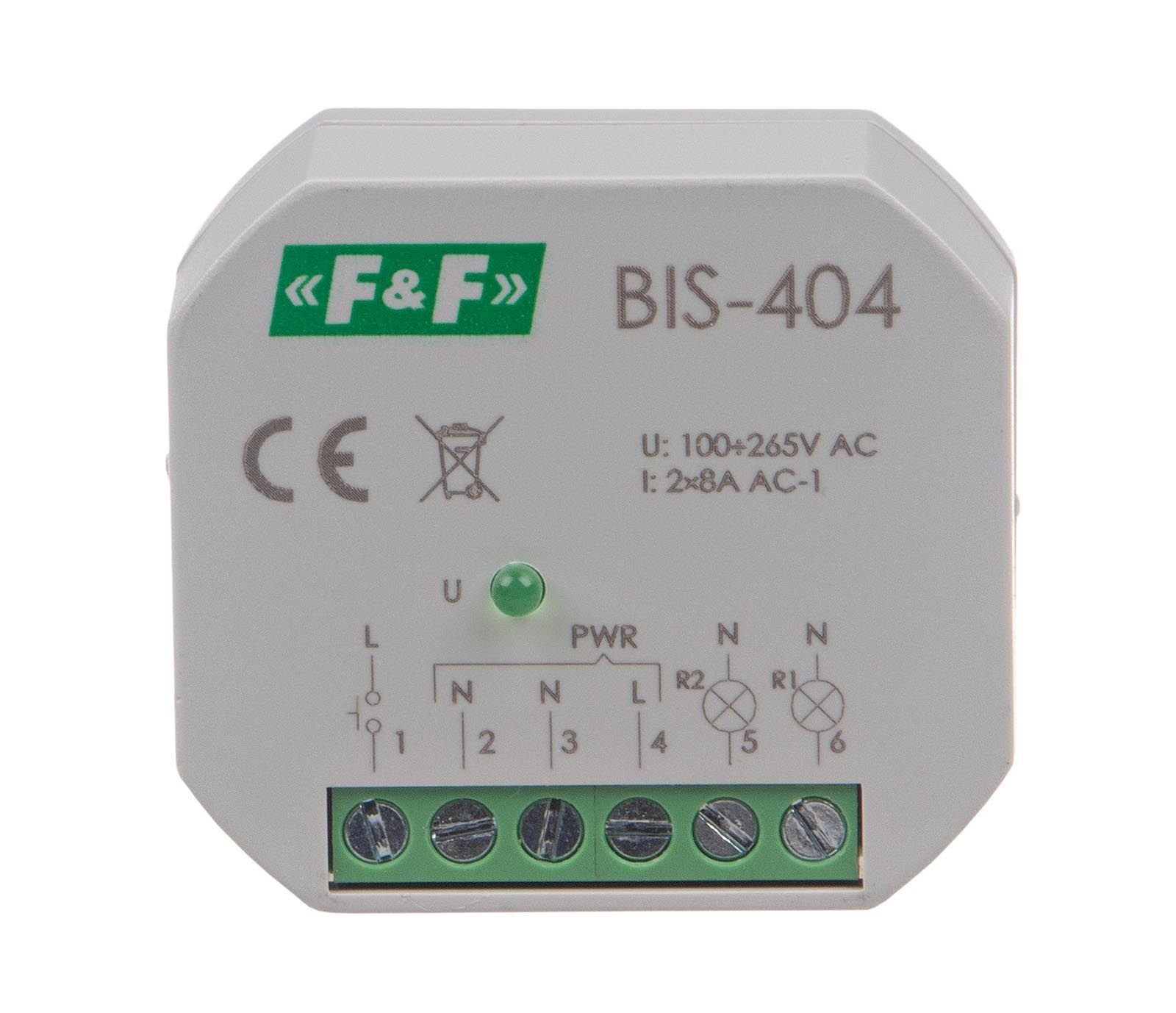

İki durumlu rölenin güç kaynağı, yeşil diyot U'nun yanmasıyla gösterilir Şamdan rölesinin iki ayrı R1 ve R2 çıkışı vardır. Çıkışların durumu, kontrol girişine bağlanan anlık (zil) anahtar vasıtasıyla sırayla zorlanır. Elektrik kesintisinden sonra kontak durumu sıfırlanır.

Kontrol girişine bağlı düğmeye daha sonra basıldığında 0-1-2-3 sırası tekrarlanır.


Dikkat!
BIS-404 arkadan aydınlatmalı düğmelerle birlikte çalışabilir

Güç tablosu


İzin verilen yük için kılavuz değerler.

PRATİK TAVSİYE:
şıklı tuşlar
Çok fazla ışıklı tuş bağlanırsa aydınlatma kendiliğinden açılabileceği gibi sürekli olarak da açılabilir. Maksimum yük akımı Teknik verilerde belirtilen kontak akımı maksimum değerdir ve sınırlamalara tabi olabilir - daha fazla bilgi. Sunulan bilgiler cihazdaki rölenin yetersiz olduğunu gösteriyorsa, yüksek dalgalanma akımlarını anahtarlamaya uyarlanmış harici bir anahtarlama elemanının (örn. kontaktör) kullanılması önerilir. Durum hafızasıRölenin kontak konumuyla ilgili bir "hafızası" yoktur. Bu, güç kaynağı açıldıktan sonra röle kontağının daima kapalı durumda kalacağı anlamına gelir.
