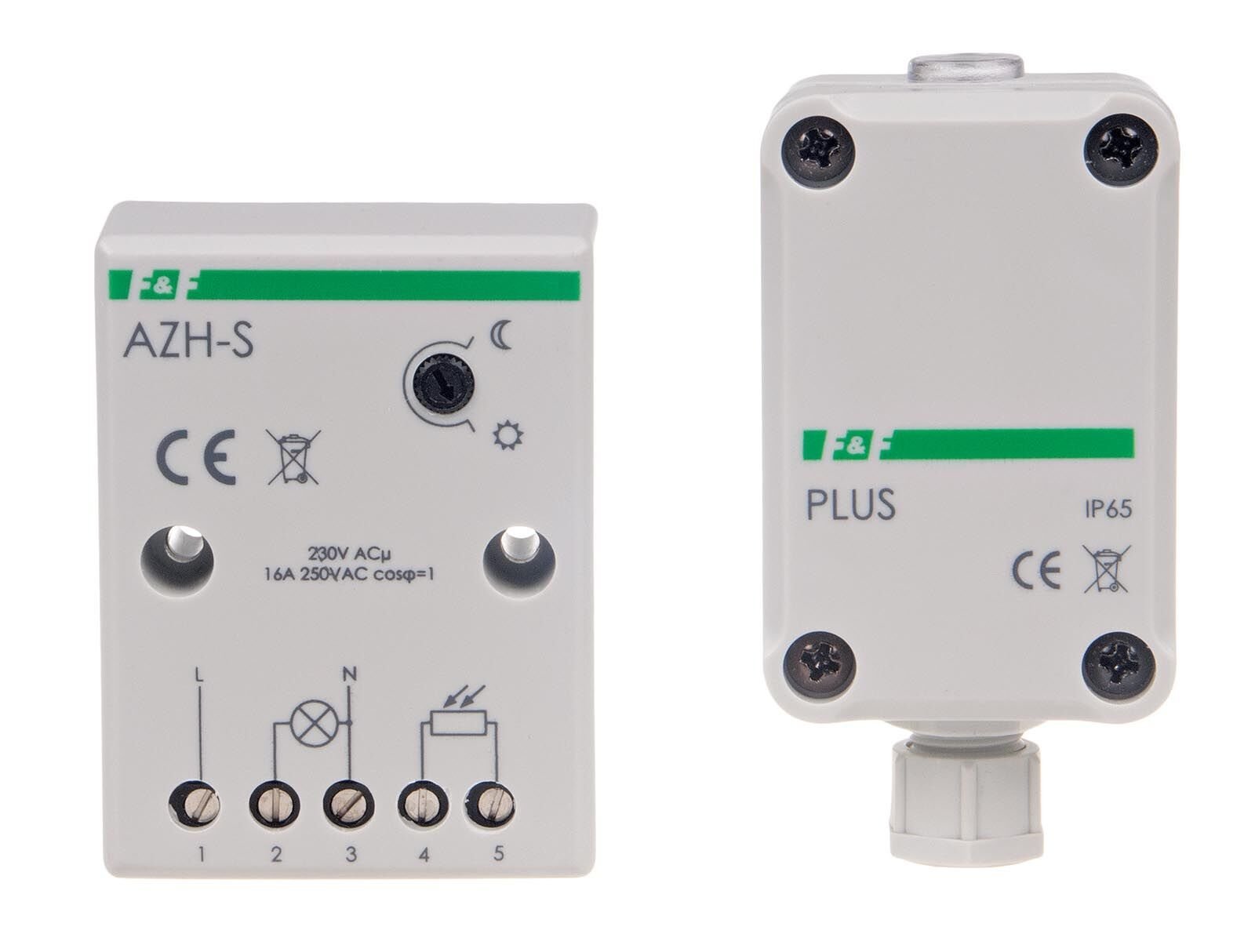

AZH-S PLUS 230 V Alacakaranlık şalteri
AZH-S-PLUS, 5908312591115
Ürün Açıklaması
Güç kaynağı: 230 V
Maksimum yük: 16 A
Kurulum: yüzeye monte
Harici PLUS probu dahildir.
Alacakaranlık anahtarı, aydınlatma yoğunluğuna bağlı olarak ışık kaynaklarını veya diğer enerji alıcılarını kontrol etmek için kullanılır - şafakta kapatır ve alacakaranlıkta açar.
Eylem
Alacakaranlık anahtarı , yoğunluğundaki değişikliklerle aydınlatmanın açılıp kapanmasına neden olacak doğal gün ışığına sürekli erişimi olan bir yere yerleştirilmelidir. Aydınlatmanın açılma süresi kullanıcı tarafından bir potansiyometre ile ayarlanabilir. "Ay" a doğru dönüş - daha sonra açılacak, "güneşe" doğru dönüş - daha erken açılacaktır. Alacakaranlık anahtarı AZH-S PLUS, aydınlatmanın açılıp kapanmasını geciktiren bir sisteme sahiptir, böylece otomatik ünitenin çalışması üzerindeki parazitlerin (örn. yıldırım) etkisini ortadan kaldırır.
Güç tablosu
İzin verilen yükün yaklaşık değerleri - daha fazla
NOT! 12 V, 24 V, 48 V ve 110 V AC/DC ve diğerleri gibi teknik veriler tablosunda verilenler dışındaki gerilimler için alacakaranlık şalterlerinin
özel uygulama olasılığı .
PRATİK TAVSİYE:
Işıklı butonlar
Besleme geriliminin düşük olması nedeniyle arkadan aydınlatmalı butonlar kullanılmamalıdır. Maksimum yük akımı Teknik verilerde belirtilen kontak akımı maksimum değerdir ve sınırlamalara tabi olabilir - daha fazla bilgi . Sunulan bilgiler cihazdaki rölenin yetersiz olduğunu gösteriyorsa, yüksek darbe akımlarını anahtarlamaya uyarlanmış harici bir anahtarlama elemanı (örn. kontaktör) kullanılması önerilir. Durum belleği Rölenin "M" harfli versiyonu, kontak konumunun bir belleğine sahiptir, yani güç kaynağı açıldıktan sonra rölenin durumu, güç kaynağının kapatıldığı andaki haline geri dönecektir.
Teknik Veri:
|
Besleme gerilimi |
230VAC |
|
Besleme voltajı toleransı |
-10 ÷ 10% |
|
AC-1 maksimum yük akımı |
16A |
|
Yürütme öğesi |
röle |
|
PIN konfigürasyonu |
1× HAYIR |
|
Kontak ayırma |
HAYIR |
|
Çalıştırma eşiği - ayarlanabilir |
2 ÷ 1000 Lüks |
|
Tetikleme eşiği - ayarlandı |
yaklaşık 7 Lüks |
|
histerezis |
yaklaşık 15 Lüks |
|
Güç açma gecikmesi |
yaklaşık 10 saniye |
|
Kapatma etkinleştirme gecikmesi |
yaklaşık 20 saniye |
|
Probun koruma derecesi |
IP65 |
|
ışığa duyarlı eleman |
harici PLUS probu |
|
bağlantı |
4,0 mm² vidalı terminaller |
|
Sıkma torku |
0,5 Nm |
|
Güç tüketimi |
0,56 W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
boyutlar |
51×67×26mm (±1mm) |
|
Kurulum |
yüzeye monte |
|
güvenlik seviyesi |
IP20 |
