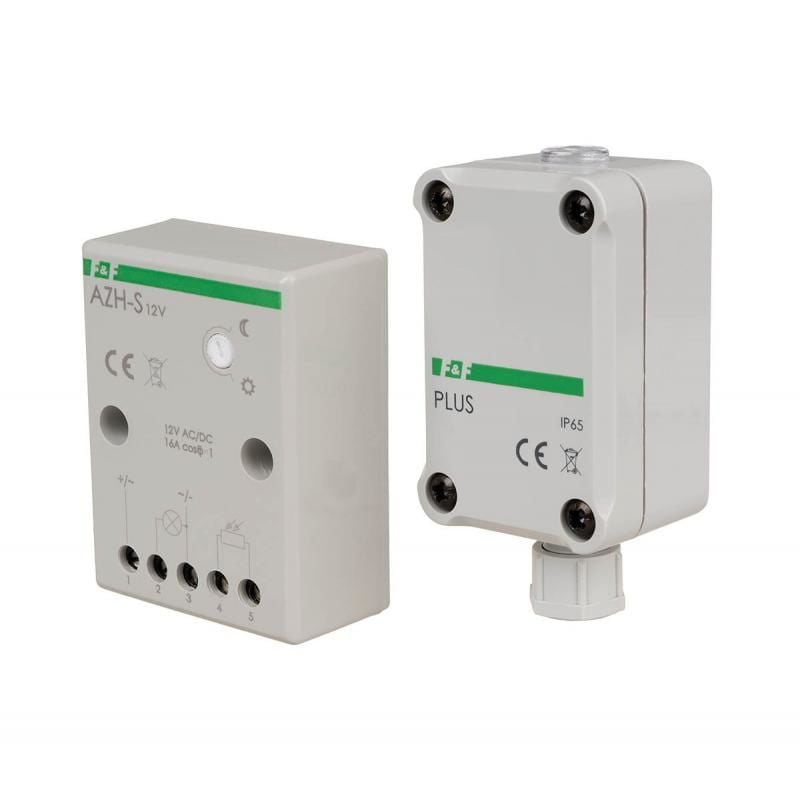

AZH-S PLUS 12 V alacakaranlık anahtarı
AZH-S-PLUS-12V, 5902431671826
Ürün Açıklaması
Güç kaynağı: 11÷14 V AC/DC
Maksimum yük: 16 A
Kurulum: yüzeye monte PLUS
harici prob dahildir.
Alacakaranlık anahtarı (konuşma dilinde: alacakaranlık anahtarı ), aydınlatma yoğunluğuna bağlı olarak ışık kaynaklarını veya diğer enerji alıcılarını kontrol etmek için kullanılır - şafakta kapanır ve akşam karanlığında açılır.
Çalıştırma
Alacakaranlık anahtarını sürekli olarak doğal gün ışığına erişilebilen bir yere yerleştirin; bu, aydınlatmanın yoğunluğundaki değişikliklerle açılıp kapanmasına neden olacaktır. Aydınlatmanın açılma süresi kullanıcı tarafından bir potansiyometre kullanılarak ayarlanabilir. "Ay"a doğru döndüğünde - daha sonra açılacak, "güneşe" doğru döndüğünde - daha erken açılacak. AZH-S PLUS alacakaranlık anahtarı, aydınlatmanın açılıp kapanmasını geciktiren, böylece rahatsızlıkların (örneğin yıldırım) otomatik cihazın çalışması üzerindeki etkisini ortadan kaldıran bir sisteme sahiptir.
Güç tablosu
İzin verilen yükün yaklaşık değerleri - daha fazlası
NOT! Teknik veri tablosunda belirtilen gerilimlerin dışında, örneğin 12 V, 24 V, 48 V ve 110 V AC/DC ve diğerleri için özel olarak alacakaranlık makineleri
üretme imkanı .
PRATİK TAVSİYE
Işıklı butonlar
Besleme voltajının düşük olması nedeniyle ışıklı butonlar kullanılmamalıdır. Maksimum yük akımı Teknik verilerde verilen kontak akımı maksimum değerdir ve sınırlamalara tabi olabilir - daha fazla bilgi . Sunulan bilgiler cihazdaki rölenin yetersiz olduğunu gösteriyorsa, yüksek dalgalanma akımlarını anahtarlayacak şekilde uyarlanmış harici bir anahtarlama elemanının (örn. kontaktör) kullanılması önerilir. Durum hafızası Rölenin "M" harfli versiyonu kontak konumu hafızasına sahiptir, yani güç kaynağı açıldıktan sonra röle durumu, güç kapatıldığındaki durumuna geri yüklenecektir.
Teknik Veri:
|
Besleme gerilimi |
11÷14 VAC/DC |
|
Besleme gerilimi toleransı |
-10 ÷ %10 |
|
Maksimum yük akımı AC-1 |
16A |
|
Yönetici unsur |
röle |
|
İletişim yapılandırması |
1 × HAYIR |
|
Kontak ayırma |
HAYIR |
|
Açma eşiği - ayarlanabilir |
2 ÷ 1000 Lx |
|
Çalışma eşiği - ayarlandı |
yaklaşık 7 Lx |
|
Histerezis |
yaklaşık 15 Lx |
|
Açma gecikmesi |
yaklaşık 10 p |
|
Yolculuk gecikmesi |
yaklaşık 20 pp |
|
Probun koruma derecesi |
IP65 |
|
Işığa duyarlı eleman |
harici PLUS probu |
|
Bağlantı |
4,0 mm² vidalı terminaller |
|
Sıkma torku |
0,5 nm |
|
Güç tüketimi |
0,56W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
51×67×26 mm (± 1 mm) |
|
Kurulum |
yüzeye monte |
|
Güvenlik düzeyi |
IP20 |
