Aksiyon

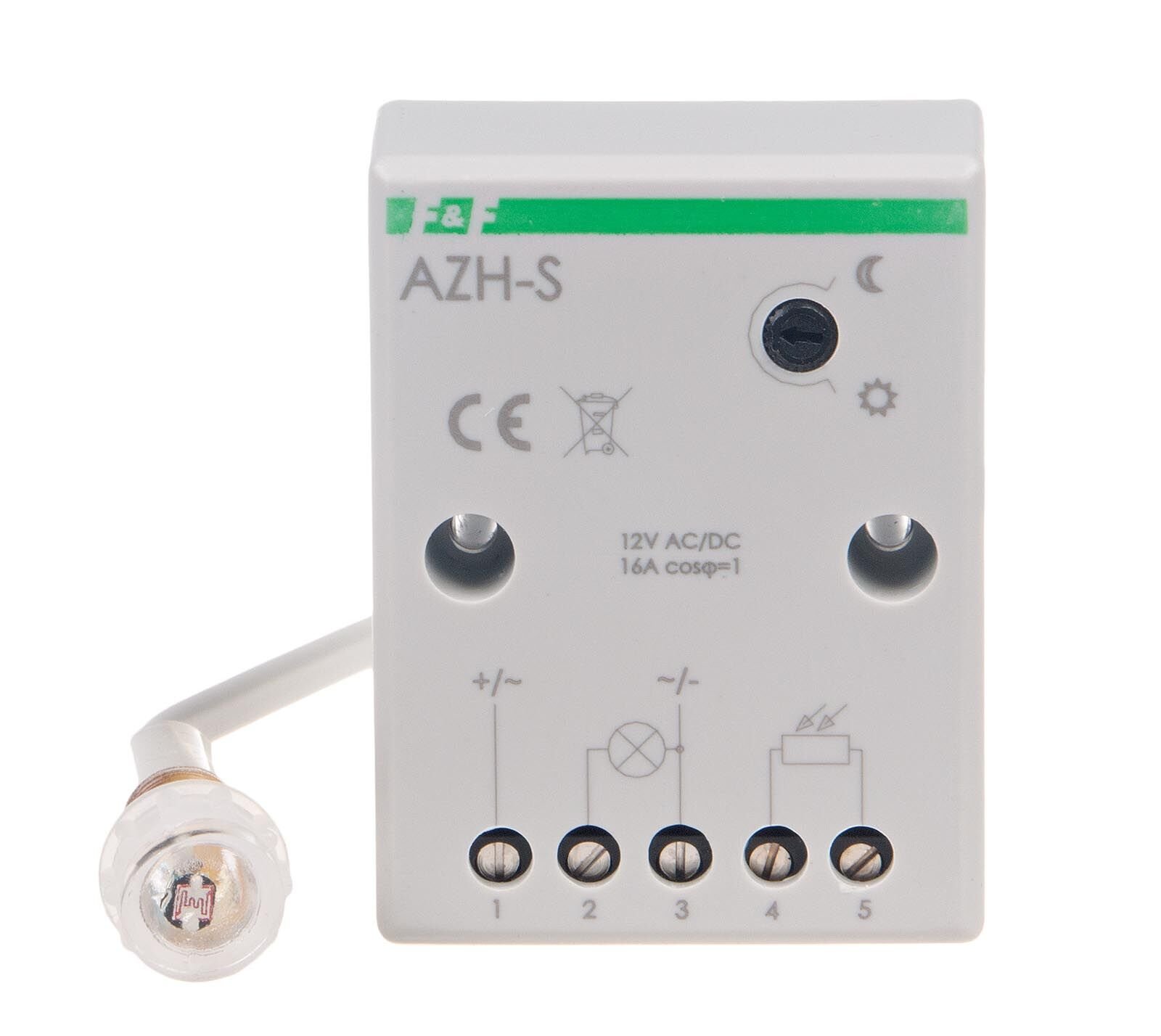

AZH-S alacakaranlık anahtarının harici sensörünü, yoğunluğundaki değişikliklerle aydınlatmanın açılıp kapanmasına neden olacak doğal gün ışığına sürekli erişimi olan bir yere yerleştirin. Aydınlatmanın açılma süresi kullanıcı tarafından bir potansiyometre ile ayarlanabilir. "Aya" doğru dönüş - daha sonra açılacak, "güneşe" doğru dönecek - daha erken açılacaktır. AZH-S alacakaranlık anahtarı, aydınlatmanın açılıp kapanmasını geciktiren bir sistemle donatılmıştır, böylece parazitlerin (örn. yıldırım) otomatın çalışması üzerindeki etkisini ortadan kaldırır.


Güç tablosu

İzin verilen yükün gösterge değerleri -  daha fazlası

DİKKAT!
12 V, 24 V, 48 V ve 110 V AC/DC ve diğerleri gibi teknik veriler tablosunda verilenler dışındaki gerilimler içinalacakaranlık şalterlerininözel uygulama olasılığı

PRATİK TAVSİYE:

Maksimum yük akımı
Teknik verilerde belirtilen kontak akımı maksimum değerdir ve sınırlamalara tabi olabilir - daha fazla bilgi . Sunulan bilgiler cihazdaki rölenin yetersiz olduğunu gösteriyorsa, yüksek darbe akımlarını anahtarlamaya uyarlanmış harici bir anahtarlama elemanı (örn. kontaktör) kullanılması önerilir.

Kurulum doğruluğu
Anahtarlanan ışık kaynağının alacakaranlık sensörünü aydınlatmaması gerektiğine dikkat edilmelidir. Aksi takdirde, ışık kaynağının yanlışlıkla açılıp kapanmasına neden olabilir.

İşlevsel kontrol
Cihazın çalışmasını kontrol ederken, örneğin bir karton kutu veya koyu, kalın bir bezle tüm probu sıkıca kapatın. Örneğin bir parmakla probun sadece "gözünü" kapatmak yetersizdir, çünkü güneş ışığının yoğunluğu çok güçlüdür ve plastik mahfaza ve insan vücudundan fotoelemente nüfuz eder.

Prob kablosu uzatması
Harici prob kablosunun uzatılması gerekiyorsa, kesiti 0,5 mm2'den az olmayan ve uzunluğu 10 m'den fazla olmayan iki telli bir kablo kullanın

Kablo yönlendirmesi
Harici prob kablosunu çalıştırmayın güç kablolarına paralel, örneğin bir boruda.
