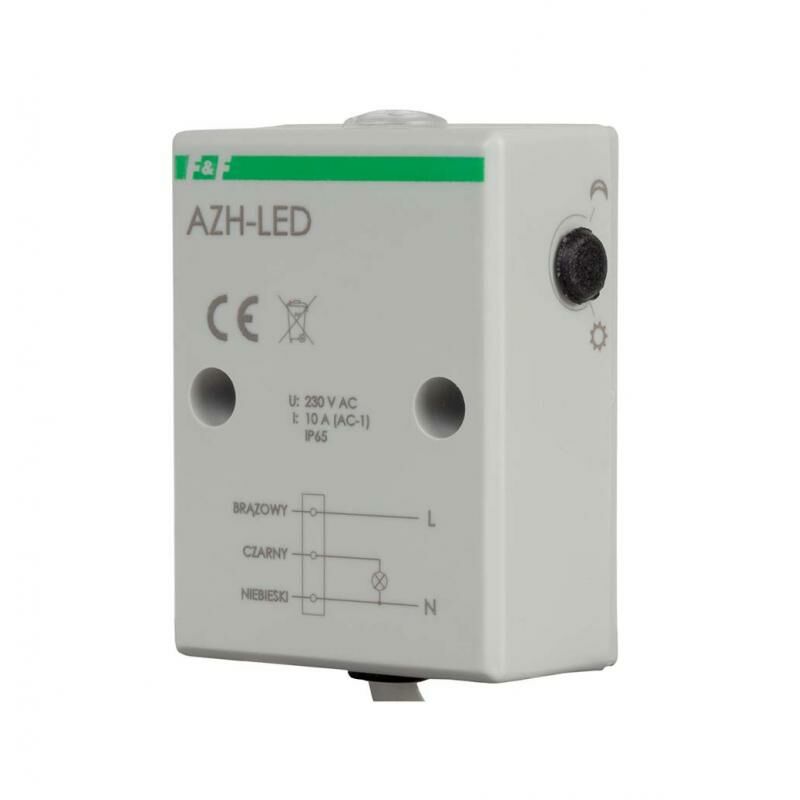

AZH-LED 230 V Alacakaranlık anahtarı
AZH-LED, 5902431672953
Ürün Açıklaması
LED aydınlatmayı açmak için alacakaranlık anahtarı .
Güç kaynağı: 230 V
Maksimum yük: 10 A
Işığa duyarlı eleman: dahili
Muhafaza : hermetik Kurulum:
yüzeye monte
Alacakaranlık sensörü AZH-LED, açıldığında güçlü akım dalgalanmaları üreten LED ışık kaynaklarını veya diğer enerji alıcılarını kontrol eder.
AZH-LED, yerleşik ışık sensörüne sahip bir alacakaranlık otomatıdır. Hermetik bir muhafazaya sahiptir . LED aydınlatmayı açacak şekilde uyarlanmıştır . Bunun nedeni, 160 A / 20 ms'ye kadar akım darbeleriyle doğru çalışmayı garanti eden bir anahtarlama elemanının kullanılmasıdır. Ayrıca aşırı voltajın bastırılmasından sorumlu ek elemanlarla da donatılmıştır. Bu faktörler, AZH-LED alacakaranlık sensörünün LED aydınlatmayı başarılı bir şekilde açıp kapatmasına neden olur. Cihazın LED'lerle çalışacak şekilde uyarlanması önemlidir, çünkü enerji verimliliğine rağmen LED aydınlatma açıldığında güçlü akım dalgalanmaları üretir. Bu dalgalanmalar klasik röleleri yok eder.
Çalıştırma
Alacakaranlık sensörü, sürekli doğal gün ışığına erişilebilen bir yere yerleştirilmelidir. Yoğunluğundaki değişiklikler aydınlatmanın açılıp kapanmasına neden olacaktır. Aydınlatmanın açılma zamanı
kullanıcı tarafından bir potansiyometre ile ayarlanabilmektedir. "Ay"a doğru dönüş - daha sonra açılacak, "güneşe" doğru dönecek - daha erken açılacak. AZH-LED alacakaranlık anahtarı aydınlatmanın açılıp kapanmasını geciktiren bir sisteme sahiptir. Bu sayede bozucu etkilerin (örn. yıldırım) otomatik ünitenin çalışmasına etkisini ortadan kaldırıyoruz.
Maksimum yük akımı
Teknik verilerde belirtilen kontak akımı maksimum değerdir ve sınırlamalara tabi olabilir - daha fazla bilgi . Sunulan bilgiler cihazdaki rölenin yetersiz olduğunu gösteriyorsa, yüksek dalgalanma akımlarını anahtarlamaya uyarlanmış harici bir anahtarlama elemanının (örn. kontaktör) kullanılması önerilir.
Kurulumun doğruluğu
Anahtarlanan ışık kaynağının alacakaranlık sensörünü aydınlatmaması gerektiğine dikkat edilmelidir. Aksi takdirde ışık kaynağının yanlışlıkla açılıp kapanmasına yol açılabilir.
İşlevsel kontrol
Makinenin çalışmasını kontrol ederken, makinenin tamamını örneğin bir karton kutu veya koyu renkli, kalın bir bezle sıkıca örtün. Probun yalnızca "gözünü" örneğin bir parmakla kapatmak yetersizdir çünkü güneş ışığının yoğunluğu çok güçlüdür ve plastik mahfaza ve insan vücudunun içinden fotoelemente nüfuz eder.
Teknik Tavsiye:
|
Besleme gerilimi |
195÷253VAC |
|
Besleme gerilimi toleransı |
-10 ÷ %10 |
|
AC-1 maksimum yük akımı |
10 A |
|
Yönetici unsur |
röle |
|
PIN konfigürasyonu |
1× HAYIR |
|
Kontak ayırma |
HAYIR |
|
Aşırı akımlara karşı direnç - LED ile işbirliği |
160A/20ms |
|
Çalıştırma eşiği - ayarlanabilir |
2 ÷ 1000 Lüks |
|
Histerezis |
yaklaşık 15 Lüks |
|
Güç açma gecikmesi |
yaklaşık 10 saniye |
|
Kapatma etkinleştirme gecikmesi |
yaklaşık 20 saniye |
|
bağlantı |
OMY 3×0,75mm²; uzunluk 0,8 m |
|
Güç tüketimi |
0,56W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
51×67×26mm (±1mm) |
|
Kurulum |
yüzeye monte |
|
Güvenlik düzeyi |
IP65 - hermetik |
AZH-LED 230V kullanım kılavuzu (656,9k)
AZ AZH AWZ CE beyanı 2023 (179,9k)
İLGİLİ ÜRÜNLER:
İLGİLİ ÜRÜNLER:
 |
Kurulu alıcıların gücünün (bu durumda aydınlatma devreleri) alacakaranlık anahtarının dahili rölesinin kapasitesini aştığı kurulumlarda ek bir kontaktör kullanılmalıdır. F&F tarafından üretilen kontaktörler bir TH35 rayına, yani alacakaranlık anahtarının çalıştırıldığı bir anahtarlama istasyonuna monte edilir. Kontaktörün ana kontaklarının akımı bağlı alıcılara uygun olmalıdır. |
| Kurulu alıcıların gücünün (bu durumda aydınlatma devrelerinin) alacakaranlık anahtarının dahili rölesinin kapasitesini aştığı kurulumlarda ek bir röle kullanılmalıdır. F&F tarafından üretilen PP tipi röleler Ø60 kutulara monte edilmektedir . Röle kontak akımı 16 A'yı geçmemelidir. Cihaz sembolündeki "i" harfi, LED floresan lambalar, elektronik transformatörler, deşarj lambaları vb. alıcıların neden olduğu aşırı akımlara (160 A/20 ms) karşı direnci ifade eder. |
|
| Astronomik saati, aydınlatmanın akşam karanlığından sonra açılıp şafak vakti kapatılmasının gerektiği ancak parlaklık sensörünün bina dışına çıkarılmasının mümkün olmadığı tesisatlarda kullanıyoruz. Astronomik saat, kurulduğu yerin güncel tarihi ve coğrafi koordinatlarına göre aydınlatmanın açılıp kapanma noktalarını belirler. Bu, saatin gün batımında/doğumunda açıp kapatarak aydınlatmayı kontrol ettiği anlamına gelir, ancak harici bir parlaklık sensörünün olmaması onu gün içindeki beklenmedik elektrik kesintilerine karşı duyarsız hale getirir. |
|
| Alçak gerilim tesisatlarında 230 V dışında bir gerilimle beslenen alacakaranlık anahtarı takılması mümkündür. Örneğin 24 V AC tesisatta AZH 24 V alacakaranlık anahtarı takılarak anahtarlama kapasitesinin arttırılması mümkündür. 24 V bobinli bir kontaktör kullanarak. |
|
 |
Akımı 10 A'yı aşan ve aynı zamanda 16 A'dan büyük olmayan alıcılar durumunda, AZH'den yalnızca yerleşik rölenin yük kapasitesinde farklılık gösteren AZH-106 alacakaranlık anahtarının kullanılmasını öneririz. |
