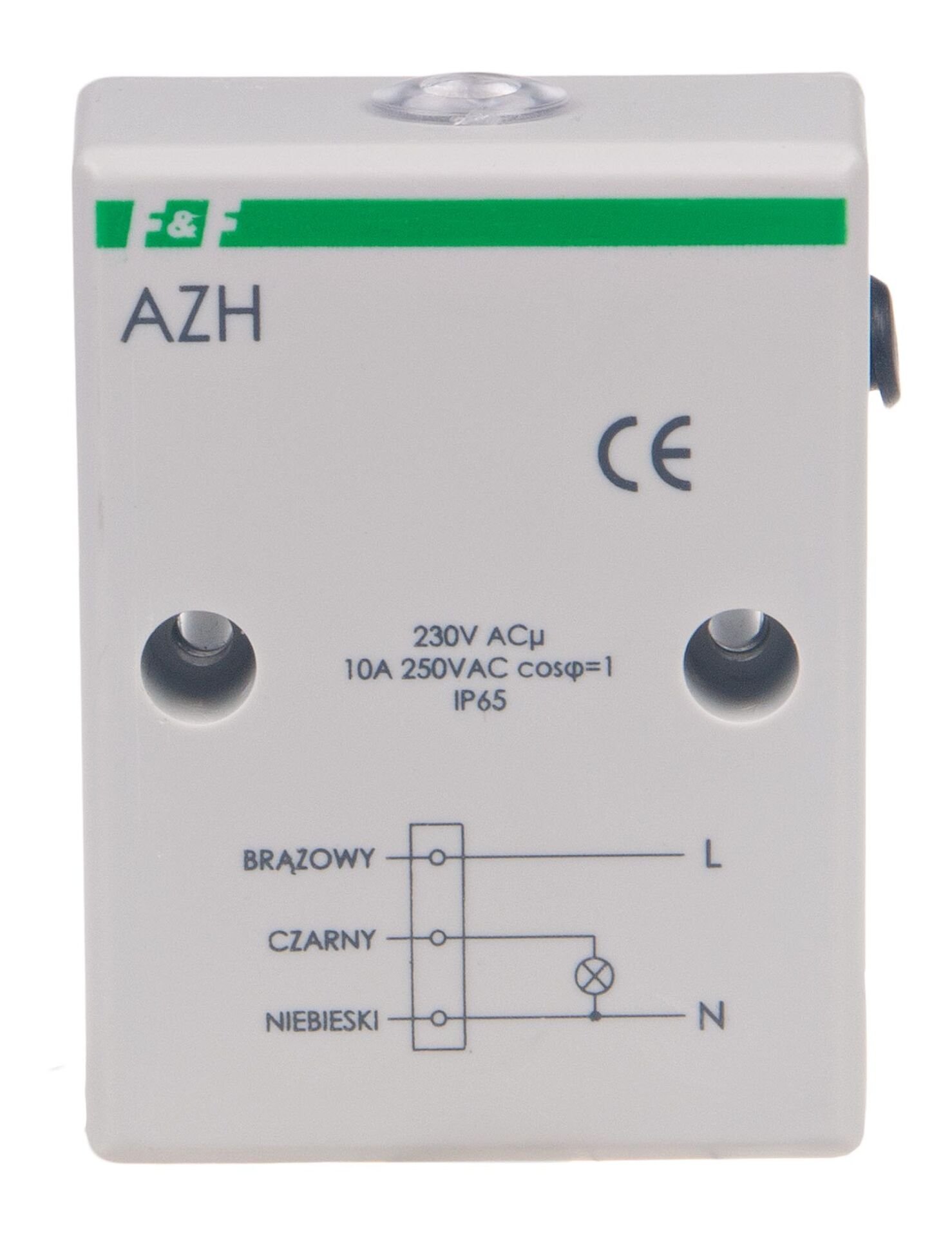

AZH 230 V Alacakaranlık şalteri
AZH, 5908312591016
Ürün Açıklaması
Güç kaynağı: 230 V
Maksimum yük: 10 A
Işığa duyarlı eleman: yerleşik
Muhafaza: hermetik
Montaj: yüzey
Alacakaranlık anahtarı AZH, gün ışığının yoğunluğuna bağlı olarak ışık kaynaklarını veya diğer enerji alıcılarını kontrol etmek için kullanılır.
Alacakaranlık anahtarı nasıl çalışır?
Alacakaranlık anahtarı AZH, doğal gün ışığına sürekli erişimi olan bir yere yerleştirilmelidir. Yoğunluğundaki değişiklikler, kontrollü aydınlatmanın açılıp kapanmasına neden olur. Aydınlatmanın açılma süresi kullanıcı tarafından bir potansiyometre ile ayarlanabilir. "Ay" a doğru dönüş - daha sonra açılacak, "güneşe" doğru dönüş - daha erken açılacaktır. Alacakaranlık anahtarı AZH , aydınlatmanın açılıp kapanmasını geciktiren, otomatik ünitenin çalışması üzerindeki rahatsızlıkların (örn. Yıldırım) etkisini azaltan bir sisteme sahiptir.
Güç tablosu
İzin verilen yükün yaklaşık değerleri - daha fazla
NOT! 12 V, 24 V, 48 V ve 110 V AC/DC ve diğerleri gibi teknik veriler tablosunda verilenler dışındaki gerilimler için alacakaranlık şalterlerinin
özel uygulama olasılığı .
Maksimum yük akımı
Teknik verilerde belirtilen kontak akımı maksimum değerdir ve sınırlamalara tabi olabilir - daha fazla bilgi . Sunulan bilgiler cihazdaki rölenin yetersiz olduğunu gösteriyorsa, yüksek darbe akımlarını anahtarlamaya uyarlanmış harici bir anahtarlama elemanı (örn. kontaktör) kullanılması önerilir.
Kurulum doğruluğu
Anahtarlanan ışık kaynağının alacakaranlık sensörünü aydınlatmaması gerektiğine dikkat edilmelidir. Aksi takdirde, ışık kaynağının yanlışlıkla açılıp kapanmasına neden olabilir.
İşlevsel kontrol
Makinenin çalışmasını kontrol ederken, örneğin bir karton kutu veya koyu renkli, kalın bir bezle tüm makineyi sıkıca örtün. Örneğin bir parmakla probun sadece "gözünü" kapatmak yetersizdir, çünkü güneş ışığının yoğunluğu çok güçlüdür ve plastik mahfaza ve insan vücudundan fotoelemente nüfuz eder.
Teknik Veri:
|
Besleme gerilimi |
230VAC |
|
Besleme voltajı toleransı |
-10 ÷ 10% |
|
AC-1 maksimum yük akımı |
10 A |
|
Yürütme öğesi |
röle |
|
PIN konfigürasyonu |
1× HAYIR |
|
Kontak ayırma |
HAYIR |
|
Çalıştırma eşiği - ayarlanabilir |
2 ÷ 1000 Lüks |
|
Tetikleme eşiği - ayarlandı |
yaklaşık 7 Lüks |
|
histerezis |
yaklaşık 15 Lüks |
|
Güç açma gecikmesi |
yaklaşık 10 saniye |
|
Kapatma etkinleştirme gecikmesi |
yaklaşık 20 saniye |
|
bağlantı |
OMY 3×0,75 mm²; uzunluk 0,8 m |
|
Güç tüketimi |
0,56 W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
boyutlar |
51×67×26mm (±1mm) |
|
Kurulum |
yüzeye monte |
|
güvenlik seviyesi |
IP65 - hermetik |
