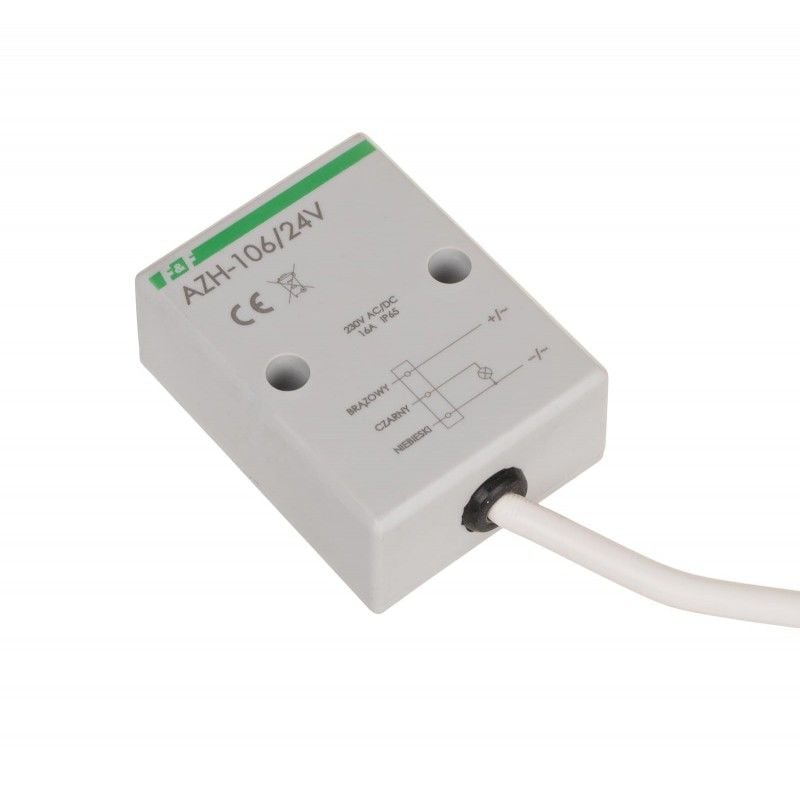

AZH-106 24 V alacakaranlık anahtarı
AZH-106-24V, 5902431671093
Ürün Açıklaması
güç kaynağı: 24 V
maksimum yük: 16 A
Işığa duyarlı eleman: yerleşik Muhafaza: hermetik Montaj: yüzeye monte AZH-106 24V alacakaranlık açma/kapama düğmesi evin, avlunun, bahçenin aydınlatmasını da otomatik olarak açar ve kapatır sokaklar ve meydanlar gibi. Aydınlatma yoğunluğuna bağlı olarak ışık kaynaklarını veya diğer enerji alıcılarını kontrol etmenizi sağlar. Onları şafak vakti kapatıyor ve akşam karanlığında açıyor.
Alacakaranlık ışıkları nasıl çalışır?
Alacakaranlık açma/kapama düğmesi gün ışığına sürekli erişilebilen bir yere yerleştirilmelidir. Yoğunluğundaki doğal bir değişiklik, aydınlatmanın açılmasına (alacakaranlık) ve kapanmasına (şafak) neden olacaktır.
Anahtarın aydınlatmayı açma süresi kullanıcı tarafından bir potansiyometre kullanılarak ayarlanabilir. "Ay"a doğru döndüğünde - daha sonra açılacak, "güneşe" doğru döndüğünde - daha erken açılacak. AZH-106 alacakaranlık açma/kapama anahtarı, aydınlatmanın açılıp kapanmasını geciktiren, böylece rahatsızlıkların (örneğin yıldırım) otomatik cihazın çalışmasına etkisini ortadan kaldıran bir sisteme sahiptir.
Güç tablosu
İzin verilen yükün yaklaşık değerleri - daha fazlası
NOT! Teknik veri tablosunda verilenlerin dışındaki voltajlar için (örneğin 12 V, 24 V, 48 V ve 110 V AC/DC ve diğerleri) özel olarak alacakaranlık açma/kapama anahtarları
yapmak mümkündür .
PRATİK TAVSİYE
Maksimum yük akımı
Teknik verilerde verilen kontak akımı maksimum değerdir ve sınırlamalara tabi olabilir - daha fazla bilgi . Sunulan bilgiler cihazdaki rölenin yetersiz olduğunu gösteriyorsa, yüksek dalgalanma akımlarını anahtarlayacak şekilde uyarlanmış harici bir anahtarlama elemanının (örn. kontaktör) kullanılması önerilir.
Doğru kurulum
Açılmakta olan ışık kaynağının alacakaranlık açma/kapama anahtarı sensörünü aydınlatmadığından emin olun. Aksi takdirde ışık kaynağının yanlışlıkla açılıp kapanmasına yol açılabilir.
Çalışma kontrolü
Alacakaranlık açma/kapama anahtarının çalışmasını kontrol ederken, cihazın tamamını örneğin bir karton kutu veya koyu renkli, kalın bir bezle sıkıca örtün. Sondanın yalnızca "gözünü" örneğin bir parmakla kapatmak yetersizdir çünkü güneş ışığının yoğunluğu çok güçlüdür ve fotoelementin plastik mahfaza ve insan vücuduna nüfuz etmesine neden olur.
Teknik Veri:
|
Besleme gerilimi |
24V AC/DC |
|
Besleme gerilimi toleransı |
-15 ÷ %10 |
|
Maksimum yük akımı AC-1 |
16A |
|
Yönetici unsur |
röle |
|
İletişim yapılandırması |
1 × HAYIR |
|
Kontak ayırma |
HAYIR |
|
Açma eşiği - ayarlanabilir |
2 ÷ 1000 Lx |
|
Çalışma eşiği - ayarlandı |
yaklaşık 7 Lx |
|
Histerezis |
yaklaşık 15 Lx |
|
Açma gecikmesi |
yaklaşık 10 p |
|
Yolculuk gecikmesi |
yaklaşık 20 pp |
|
Işığa duyarlı eleman |
yerleşik |
|
Bağlantı |
OMY 3×1 mm²; uzunluk 0,8 m |
|
Güç tüketimi |
0,56W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
Boyutlar |
51×67×26 mm (± 1 mm) |
|
Kurulum |
yüzeye monte |
|
Güvenlik düzeyi |
IP65 - hermetik |
