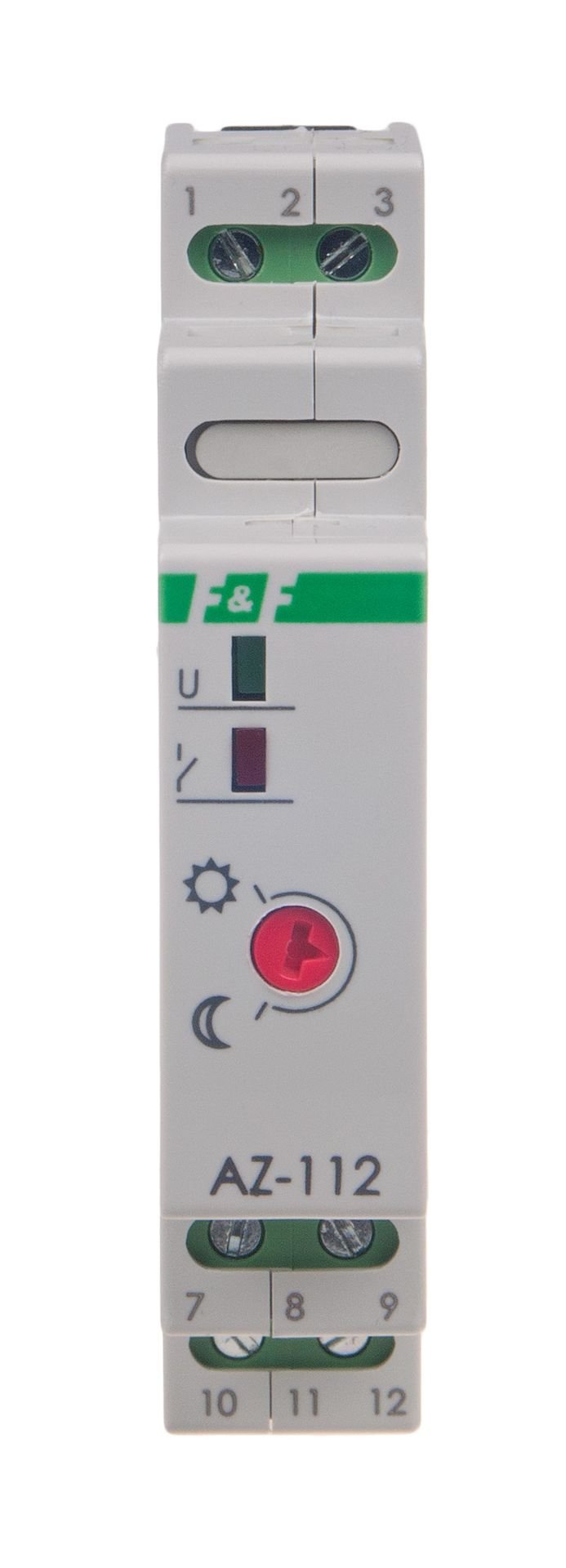

AZ-112 24 VAlacakaranlık anahtarı
AZ-112-24V, 5908312590125
Ürün Açıklaması
AZ-112 24 V Alacakaranlık anahtarı
Güç kaynağı: 24 V
Maksimum yük: 16 A
Montaj: 35 mm ray üzerinde Ø10 mm harici prob dahil.
Alacakaranlık otomatı, örneğin bahçedeki binaların dışındaki ışığı veya diğer enerji alıcılarını kontrol etmenizi sağlar.Aydınlatmayı şafakta kapatır ve alacakaranlıkta açar.
AZ-112 otomatik alacakaranlığın çalışması
AZ-112 alacakaranlık anahtarı , yoğunluğundaki değişikliklerle aydınlatmanın açılıp kapanmasına neden olacak doğal gün ışığına sürekli erişimi olan bir yere kurulmalıdır . Aydınlatmanın açılma süresi kullanıcı tarafından bir potansiyometre ile ayarlanabilir. "Ay" a doğru dönüş - daha sonra açılacak, "güneşe" doğru dönüş - daha erken açılacaktır. AZ-112 alacakaranlık otomatı, aydınlatmanın açılıp kapanmasını geciktiren , parazitlerin (örn. yıldırım) otomatın çalışmasına etkisini azaltan bir sisteme sahiptir .
Güç tablosu
İzin verilen yükün yaklaşık değerleri - daha fazla
NOT! 12 V, 24 V, 48 V ve 110 V AC/DC ve diğerleri gibi teknik veriler tablosunda verilenler dışındaki gerilimler için alacakaranlık şalterlerinin
özel uygulama olasılığı .
Teknik Veri:
|
Besleme gerilimi |
24V AC/DC |
|
Besleme voltajı toleransı |
-15 ÷ 10% |
|
AC-1 maksimum yük akımı |
16A |
|
Yürütme öğesi |
röle |
|
PIN konfigürasyonu |
1× HAYIR |
|
Kontak ayırma |
EVET |
|
Çalıştırma eşiği - ayarlanabilir |
2 ÷ 1000 Lüks |
|
Tetikleme eşiği - ayarlandı |
yaklaşık 7 Lüks |
|
histerezis |
yaklaşık 15 Lüks |
|
Güç açma gecikmesi |
yaklaşık 10 saniye |
|
Kapatma etkinleştirme gecikmesi |
yaklaşık 20 saniye |
|
Probun koruma derecesi |
IP65 |
|
ışığa duyarlı eleman |
harici prob Ø 10 mm |
|
bağlantı |
2,5 mm² vidalı terminaller |
|
Sıkma torku |
0.4Nm |
|
Güç tüketimi |
0,56 W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
boyutlar |
1 modül (18 mm) |
|
Kurulum |
35mm ray üzerinde |
|
güvenlik seviyesi |
IP20 |
