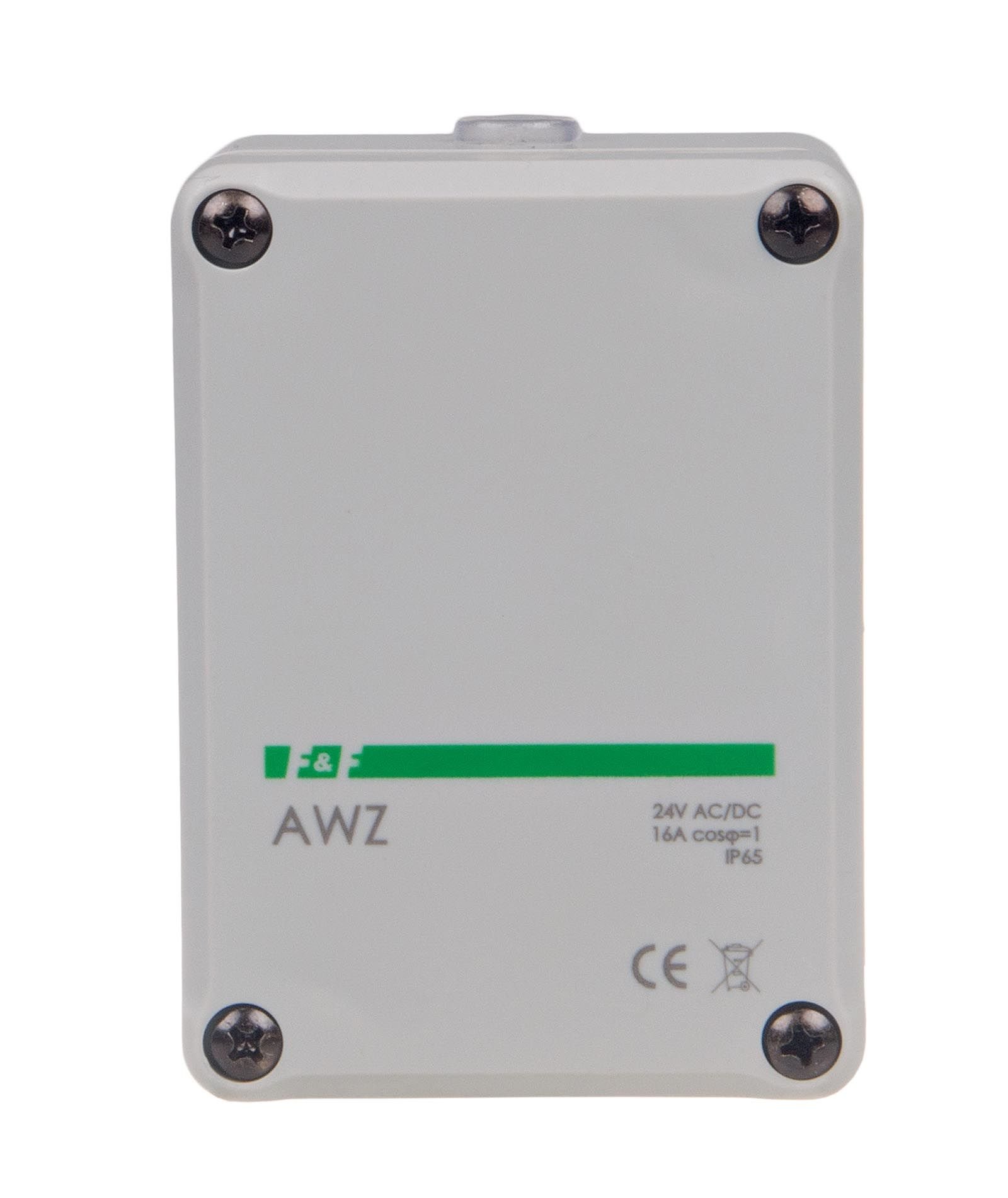

AWZ 24 V Alacakaranlık anahtarı
AWZ-24V, 5908312593317
Ürün Açıklaması
Güç kaynağı: 24 V
Maksimum yük: 16 A
Işığa duyarlı eleman: dahili
Muhafaza: hermetik
Montaj: yüzey
Alacakaranlık otomatı (genellikle alacakaranlık anahtarı olarak bilinir ), aydınlatma yoğunluğuna bağlı olarak ışık kaynaklarını veya diğer enerji alıcılarını kontrol etmek için kullanılır - şafakta kapanır ve alacakaranlıkta açılır.
Aksiyon
AWZ alacakaranlık anahtarını , yoğunluğundaki değişikliklerle aydınlatmanın açılıp kapanmasına neden olacak doğal gün ışığına sürekli erişimi olan bir yere yerleştirin. Aydınlatmanın açılma süresi kullanıcı tarafından bir potansiyometre ile ayarlanabilir. "Ay" a doğru dönüş - daha sonra açılacak, "güneşe" doğru dönüş - daha erken açılacaktır. AWZ alacakaranlık anahtarı , aydınlatmanın açılıp kapanmasını geciktiren bir sisteme sahiptir, bu sayede otomatik ünitenin çalışmasına etki eden parazitleri (örn. yıldırım) ortadan kaldırır.
Güç tablosu
İzin verilen yükün gösterge değerleri - daha fazlası
Maksimum yük akımı
Teknik verilerde belirtilen kontak akımı maksimum değerdir ve sınırlamalara tabi olabilir - daha fazla bilgi . Sunulan bilgiler cihazdaki rölenin yetersiz olduğunu gösteriyorsa, yüksek darbe akımlarını anahtarlamaya uyarlanmış harici bir anahtarlama elemanı (örn. kontaktör) kullanılması önerilir.
Kurulum doğruluğu
Anahtarlanan ışık kaynağının alacakaranlık sensörünü aydınlatmaması gerektiğine dikkat edilmelidir. Aksi takdirde, ışık kaynağının yanlışlıkla açılıp kapanmasına neden olabilir.
İşlevsel kontrol
Makinenin çalışmasını kontrol ederken, örneğin bir karton kutu veya koyu renkli, kalın bir bezle tüm makineyi sıkıca örtün. Örneğin bir parmakla probun sadece "gözünü" kapatmak yetersizdir, çünkü güneş ışığının yoğunluğu çok güçlüdür ve plastik mahfaza ve insan vücudundan fotoelemente nüfuz eder.
Hermetiklik
Mahfazada ilave delikler açmak veya mahfazanın sızdırmazlığını başka bir şekilde bozmak kesinlikle yasaktır.
Teknik Veri:
|
Besleme gerilimi |
24V AC/DC |
|
Besleme voltajı toleransı |
-15 ÷ 10% |
|
AC-1 maksimum yük akımı |
16A |
|
Yürütme öğesi |
röle |
|
PIN konfigürasyonu |
1× HAYIR |
|
Kontak ayırma |
HAYIR |
|
Çalıştırma eşiği - ayarlanabilir |
2 ÷ 1000 Lüks |
|
Tetikleme eşiği - ayarlandı |
yaklaşık 7 Lüks |
|
histerezis |
yaklaşık 15 Lüks |
|
Güç açma gecikmesi |
yaklaşık 10 saniye |
|
Kapatma etkinleştirme gecikmesi |
yaklaşık 20 saniye |
|
ışığa duyarlı eleman |
yerleşik |
|
bağlantı |
2,5 mm² vidalı terminaller |
|
Sıkma torku |
0.4Nm |
|
Güç tüketimi |
0,8 W |
|
Çalışma sıcaklığı |
-25 ÷ 50 °C |
|
boyutlar |
60×85×35mm |
|
Kurulum |
yüzeye monte |
|
güvenlik seviyesi |
IP65 - hermetik |
AWZ 24V Kullanım Kılavuzu (641.65k)
AWZ 24V CAD dxf diyagramı (87,45k)
AZ AZH AWZ CE bildirimi 2023 (179,9k)
