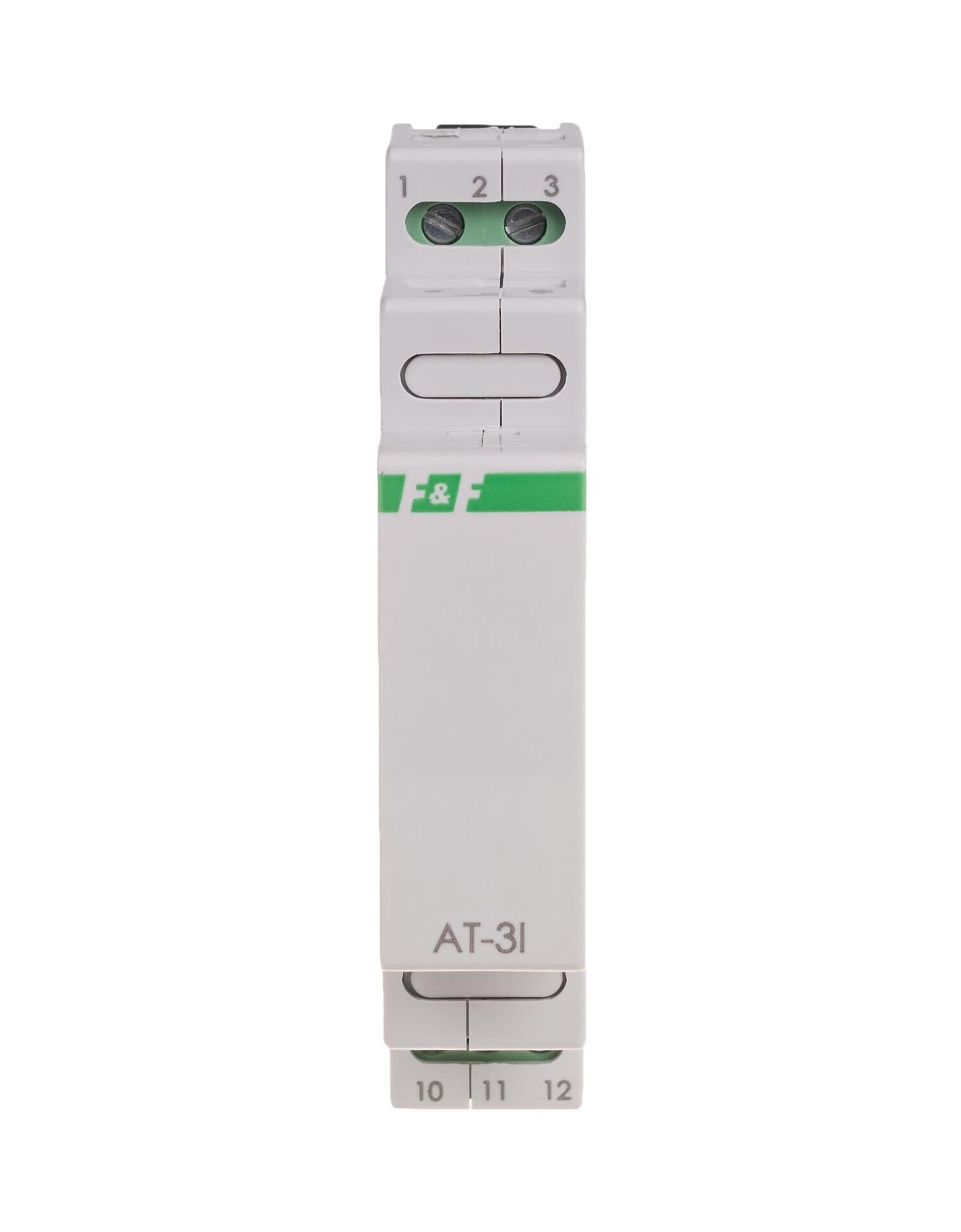

AT-3I sıcaklık vericisi
Sipariş endeksi: MAX-AT-3I, 5908312595274
Ürün Açıklaması
PT-100 için analog sıcaklık transdüseri .
Akım (4-20 mA).
AT-3I sıcaklık vericisi, harici bir PT-100 sıcaklık sensörü kullanarak sıcaklığı ölçer . Ardından, ölçülen miktarı 4÷20 mA aralığında birleşik bir analog akım çıkış sinyaline dönüştürür .
AT -3I akım sıcaklık transdüseri, sıcaklık sensörünün harici direncini sürekli olarak 4÷20 mA aralığında bir DC çıkış sinyaline dönüştürür . Dönüşüm sonucunda çıkışta sıcaklık sensörünün bulunduğu ortamın sıcaklığı ile orantılı bir akım belirir.
Modül PT -100 sıcaklık sensörü ile çalışır . Özel F&F
sıcaklık probu : RT-56 probu . Prob ayrı olarak mevcuttur . Modülün sinyal çıkışı, parazit önleyici bir filtre ile korunmaktadır. Filtre, iletilen sinyalin doğruluğunu etkileyen ağ girişimini ortadan kaldırır. Bu, 300 m uzunluğa kadar sinyal kablolarının kullanılmasına izin verir
Teknik Veri:
|
Besleme gerilimi |
9÷30VDC |
|
Ölçüm aralığı |
-100°С÷100°С |
|
Sıcaklık probu |
RT56 (PT-100) |
|
Maksimum ölçüm hatası |
±1.0°С |
|
çıkış sinyali |
4÷20mA |
|
İşleme hatası |
±%0,5 |
|
Sinyal çıkış kablosunun uzunluğu |
300 m |
|
bağlantı |
2,5mm² vidalı terminaller |
|
Sıkma torku |
0,4Nm |
|
Güç tüketimi |
0,8W |
|
Çalışma sıcaklığı |
-20÷50°C |
|
Boyutlar |
1 modül (18mm) |
|
Kurulum |
35mm ray üzerinde |
|
Güvenlik düzeyi |
IP20 |
