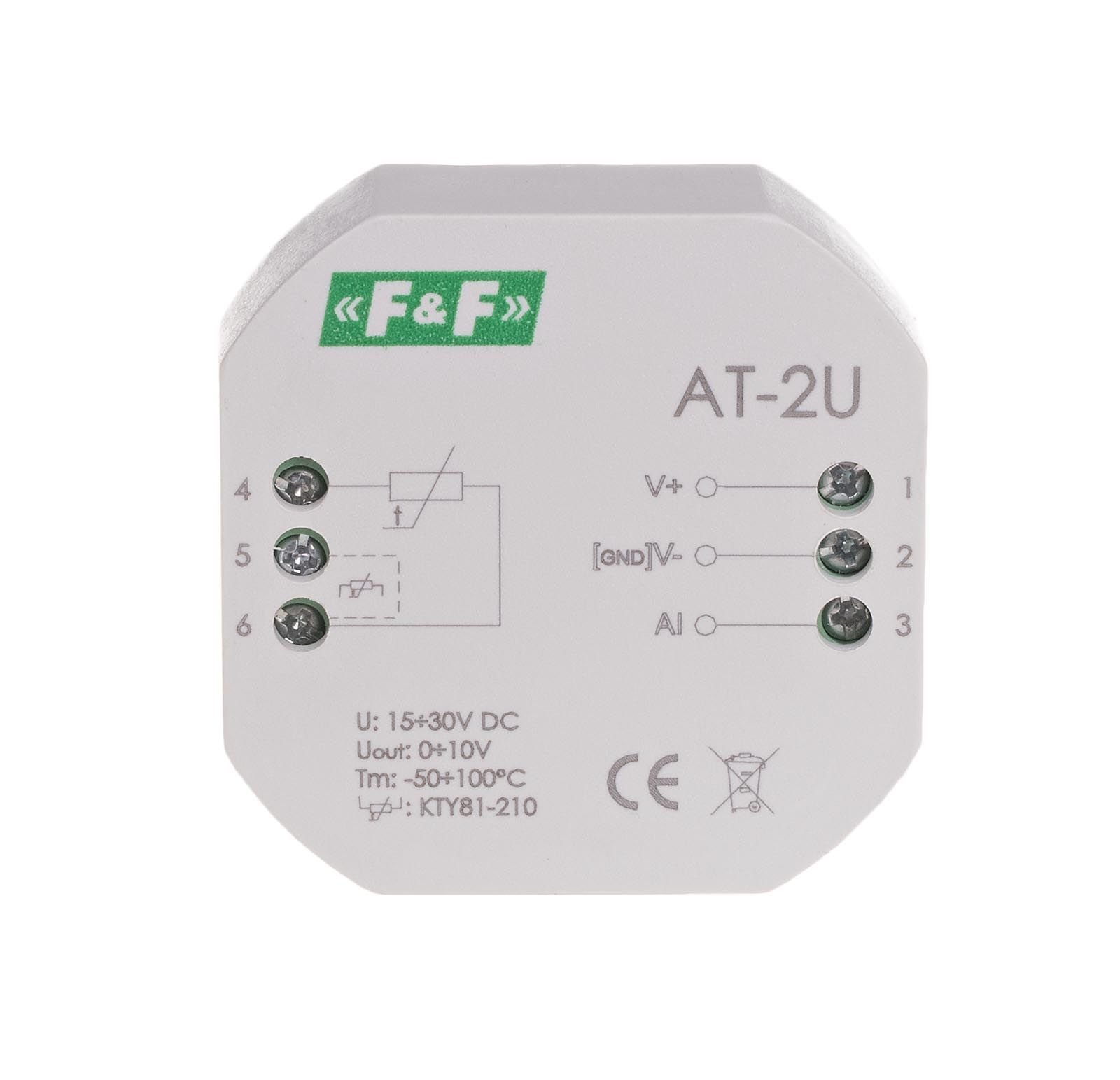

AT-2U sıcaklık vericisi
MAX-AT-2U, 5908312594611
Ürün Açıklaması
Analog sıcaklık dönüştürücü.Gerilim (0-10V).
AT-2U dönüştürücü, harici bir sıcaklık sensörü kullanarak sıcaklığı ölçmek için tasarlanmıştır. Ölçülen değeri 0÷10 V aralığında birleşik bir analog çıkış voltajı sinyaline dönüştürür.
AT-2U voltaj sıcaklık dönüştürücüsü nasıl çalışır?
AT-2U sıcaklık transdüseri , sıcaklık sensörünün harici direncini sürekli olarak 0÷10 V aralığında çıkış voltajı sinyaline dönüştürür. Dönüşümün sonucunda sıcaklık sensörünün bulunduğu ortamın sıcaklığıyla orantılı bir voltaj oluşur. çıkışta görünür .
Dönüştürücü iki seçenekten biriyle çalışır:
- dahili bir sıcaklık sensörüyle
veya
- harici bir probla.
AT-2U, KTY81-210 tipi (veya benzeri) direnç sıcaklık sensörüyle birlikte çalışır.
Önerilen F&F sıcaklık probları: RT probu veya RT2 probu. Problar ayrı olarak mevcuttur.
Önemli!
Giriş sinyalinin doğası gereği, modülü analog girişe bağlayan sinyal kablolarının (korumalı) maksimum uzunluğu 20 m'yi geçmemelidir.
Teknik Veri:
|
Besleme gerilimi |
9÷30VDC |
|
Ölçüm aralığı |
-50°С÷100°С |
|
Sıcaklık probu |
RT/RT2 |
|
Dahili sıcaklık sensörü |
KTY81-210 |
|
Maksimum ölçüm hatası |
±1,5°С |
|
çıkış sinyali |
0÷10V |
|
İşleme hatası |
±%0,5 |
|
Sinyal çıkış kablosunun uzunluğu |
20 m |
|
bağlantı |
2,5mm² vidalı terminaller |
|
Sıkma torku |
0,4Nm |
|
Güç tüketimi |
0,8W |
|
Çalışma sıcaklığı |
-20÷50°C |
|
Boyutlar |
Ø 55mm; yükseklik: 13 mm |
|
Kurulum |
gömme montajlı kutuda Ø60 |
|
Güvenlik düzeyi |
IP20 |
